Brother ADS-2500W & ADS-2600W Document Scanner Parts






Please call for parts assistance

1. SCANNER
1 LD6050001 MAIN MOTOR
LD6050001 MAIN Motor
Fully refurbished with 90-day warranty
LD6050001




2 0A4300606 SCREW PAN (S/P WASHER) M3X6
0A4300606 Screw PAN (S/P Washer) M3X6
Fully refurbished with 90-day warranty
0A4300606




3 LU5694001 TAPTITE BIND B M3X10
LU5694001 Taptite BIND B M3X10
Fully refurbished with 90-day warranty
LU5694001




4 LD6056001 ONE WAY CLUTCH
LD6056001 ONE WAY Clutch
Fully refurbished with 90-day warranty
LD6056001




5 LD6187001 PICK-UP ROLLER ASSY
LD6187001 Pick-up Roller ASSY
Fully refurbished with 90-day warranty
LD6187001




6 LD6065001 PICK-UP ROLLER COVER ASSY
LD6065001 Pick-up Roller Cover ASSY
Fully refurbished with 90-day warranty
LD6065001




7 LD1140001 FIRST SIDE CIS UNIT
LD1140001 First SIDE Scanning CIS ASSY
Fully refurbished with 90-day warranty
LD1140001




8 LD6082001 FRONT COVER SENSOR
LD6082001 Front Cover Sensor
Fully refurbished with 90-day warranty
LD6082001




9 LD6092001 SEPARATION PAD ASSY
LD6092001 Separation Pad Assembly
Fully refurbished with 90-day warranty
LD6092001




10 LD6098001 SEPARATION SPRING
LD6098001 Separation Spring
Fully refurbished with 90-day warranty
LD6098001




11 LD6099001 SEPARATION ARM
LD6099001 Separation ARM
Fully refurbished with 90-day warranty
LD6099001




12 LD6106001 DOCUMENT DETECTION ACTUATOR
LD6106001 Document Detection Actuator
Fully refurbished with 90-day warranty
LD6106001




13 LD6107001 DOCUMENT DETECTION ACTUATOR SPRING
LD6107001 Document Detection Actuator Spring
Fully refurbished with 90-day warranty
LD6107001




14 LD6108001 DOCUMENT SCANNING POSITION ACTUATOR
LD6108001 Document Scanning Position Actuator
Fully refurbished with 90-day warranty
LD6108001




15 LD6109001 DOCUMENT SCANNING POSITION ACTUATOR SPRING
LD6109001 Document Scanning Position Actuator Spring
Fully refurbished with 90-day warranty
LD6109001




16 LG6753001 DOCUMENT DETECTION SENSOR PCB
LG6753001 Document Detection Sensor PCB
Fully refurbished with 90-day warranty
LG6753001




17 LG6753001 DOCUMENT SCANNING POSITION SENSOR PCB
LG6753001 Document Detection Sensor PCB
Fully refurbished with 90-day warranty
LG6753001




18 LD1141001 SECOND SIDE CIS UNIT
LD1141001 Second SIDE Scanning CIS ASSY
Fully refurbished with 90-day warranty
LD1141001




19 LD6125001 CIS SPRING
LD6125001 Second SIDE Scanning CIS Spring
Fully refurbished with 90-day warranty
LD6125001




20 LD6284001 SEPARATION PAD COVER (SP)
LD6284001 Separation PAD Cover ASSY
Fully refurbished with 90-day warranty
LD6284001




21 LD6084001 DOUBLE FEEDING SENSOR PCB ASSY (RECEIVE)
LD6084001 Ultra Sonic R PCB ASSY
Fully refurbished with 90-day warranty
LD6084001




22 LD6110001 DOUBLE FEEDING SENSOR (SEND) 8WD301
LD6110001 Ultra Sonic S PCB ASSY
Fully refurbished with 90-day warranty
LD6110001

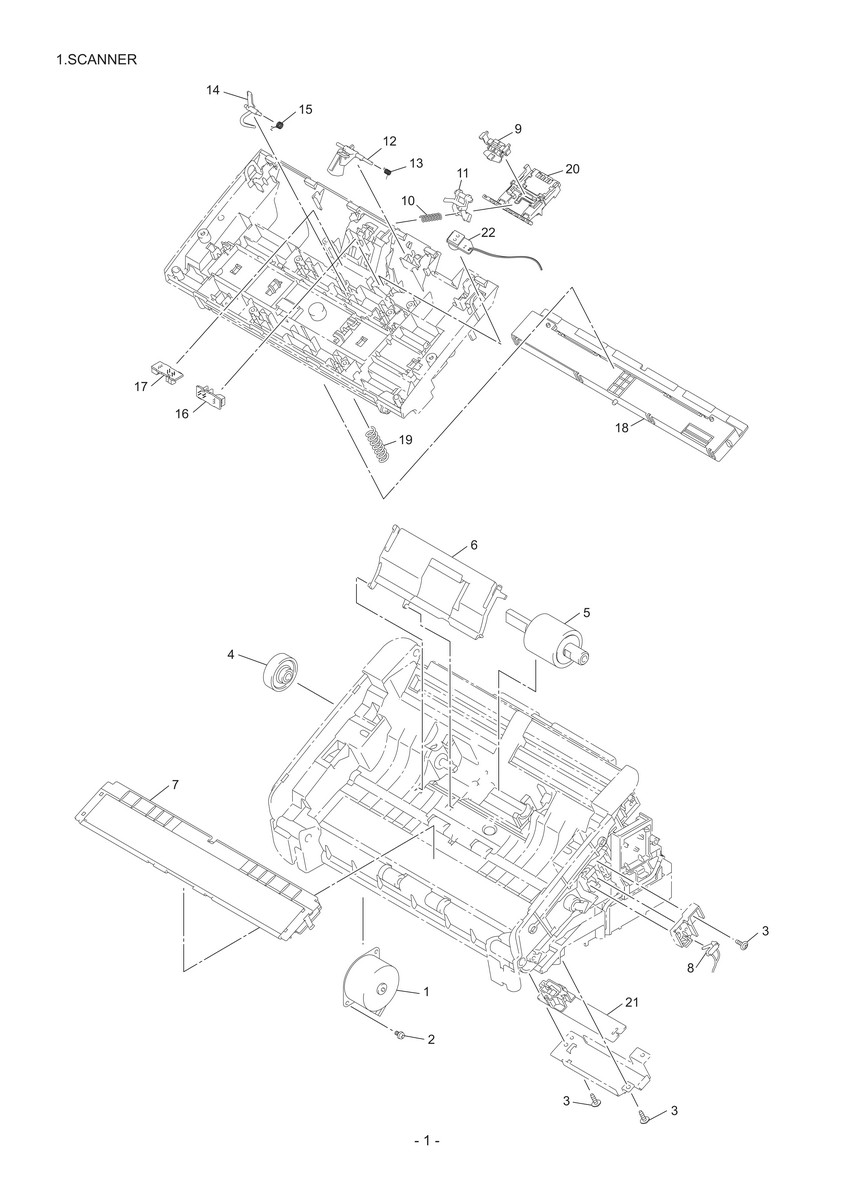

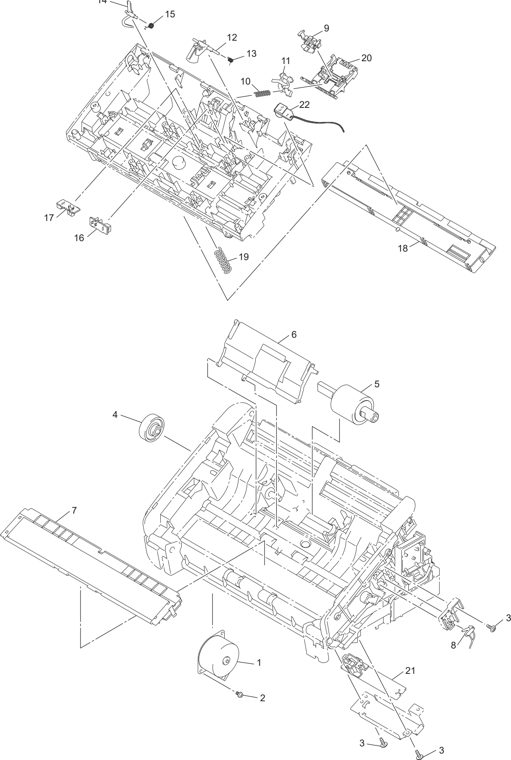

1. SCANNER parts diagram - Brother ADS-2500W & ADS-2600W Document Scanner Parts
2. PAPER TRAY
1 LD6217001 TOP COVER ASSY
LD6217001 Top Cover Assy
Fully refurbished with 90-day warranty
LD6217001




2 LD6011001 DOCUMENT GUIDE LS
LD6011001 Document Guide LS
Fully refurbished with 90-day warranty
LD6011001




3 LD6012001 DOCUMENT GUIDE RS
LD6012001 Document Guide RS
Fully refurbished with 90-day warranty
LD6012001




4 LD6014001 OUTPUT TRAY ASSY 8WD301
LD6014001 EXIT TRAY ASSY
Fully refurbished with 90-day warranty
LD6014001

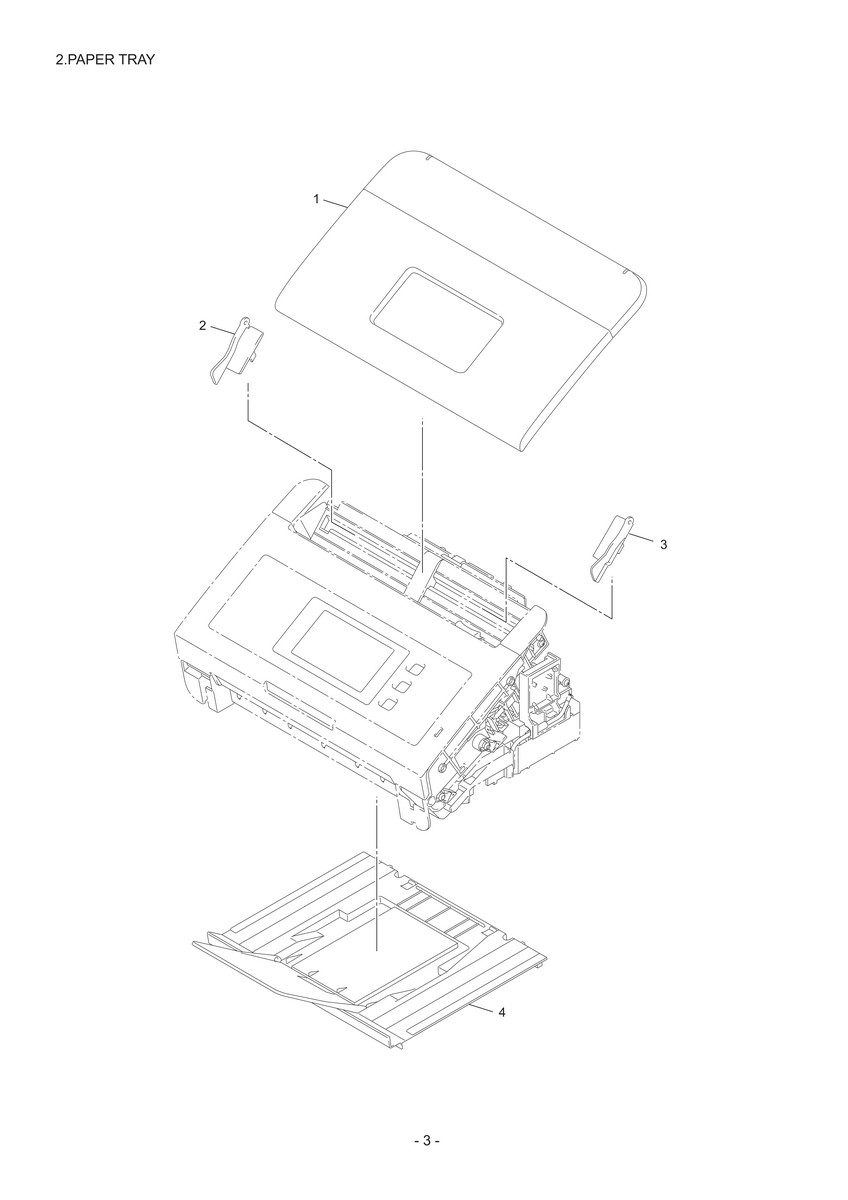

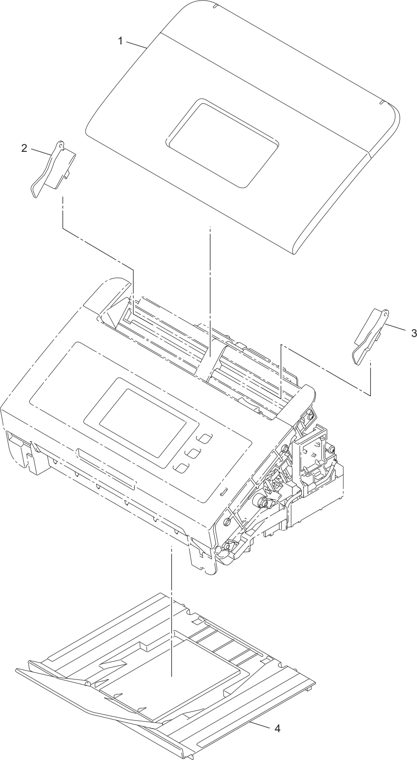

2. PAPER TRAY parts diagram - Brother ADS-2500W & ADS-2600W Document Scanner Parts
3. COVER
1 LD6017001 FRONT COVER R
LD6017001 Front Cover R
Fully refurbished with 90-day warranty
LD6017001




2 LD6018001 FRONT COVER L
LD6018001 Front Cover L
Fully refurbished with 90-day warranty
LD6018001




3 LD6019002 SIDE COVER L
LD6019002 SIDE Cover L
Fully refurbished with 90-day warranty
LD6019002




4 LD6171002 SIDE COVER R
LD6171002 SIDE Cover R
Fully refurbished with 90-day warranty
LD6171002




5 LD6200002 BACK COVER
LD6200002 BACK Cover
Fully refurbished with 90-day warranty
LD6200002




6 LD6022002 BACK COVER S
LD6022002 BACK Cover S
Fully refurbished with 90-day warranty
LD6022002




7 LD6023001 BACK COVER S SPRING
LD6023001 BACK Cover S Spring
Fully refurbished with 90-day warranty
LD6023001




8 LD6025002 BOTTOM COVER
LD6025002 Bottom Cover
Fully refurbished with 90-day warranty
LD6025002




9 LP1763001 RUBBER FOOT
LP1763001 Rubber FOOT
Fully refurbished with 90-day warranty
LP1763001




10 LV0531001 USB HOST PCB ASSY
LV0531001 USB HOST Relay PCB ASSY
Fully refurbished with 90-day warranty
LV0531001




11 LU5694001 TAPTITE BIND B M3X10
LU5694001 Taptite BIND B M3X10
Fully refurbished with 90-day warranty
LU5694001




12 LU5830001 TAPTITE CUP B M3X10
LU5830001 Taptite CUP B M3X10
Fully refurbished with 90-day warranty
LU5830001




13 085411216 TAPTITE BIND B M4X12
085411216 Taptite BIND B M4X12
Fully refurbished with 90-day warranty
085411216




14 LT2155001 WIRELESS LAN PCB ASSY
LT2155001 Wireless Lan PCB
Fully refurbished with 90-day warranty
LT2155001
$33.00




15 LD6455001 LAN PORT CAP
LD6455001 LAN PORT CAP
Fully refurbished with 90-day warranty
LD6455001




16 LJ4541001 WARNING LABEL NORDIC 2
LJ4541001 Warning Label Nordic 2 ADS-2600W FOR SWI
Fully refurbished with 90-day warranty
LJ4541001



(ADS-2600W FOR SWI)
16 LS8694001 HOT LINE LABEL (ADS-2500W FOR BRZ)
16 LU1364001 C-TICK MARK 8WD301 (ADS-2600W FOR PND ADS-2500W/ADS-2600W)
16 UH3297001 WARNING LABEL BRZ (ADS-2600W FOR OCE)

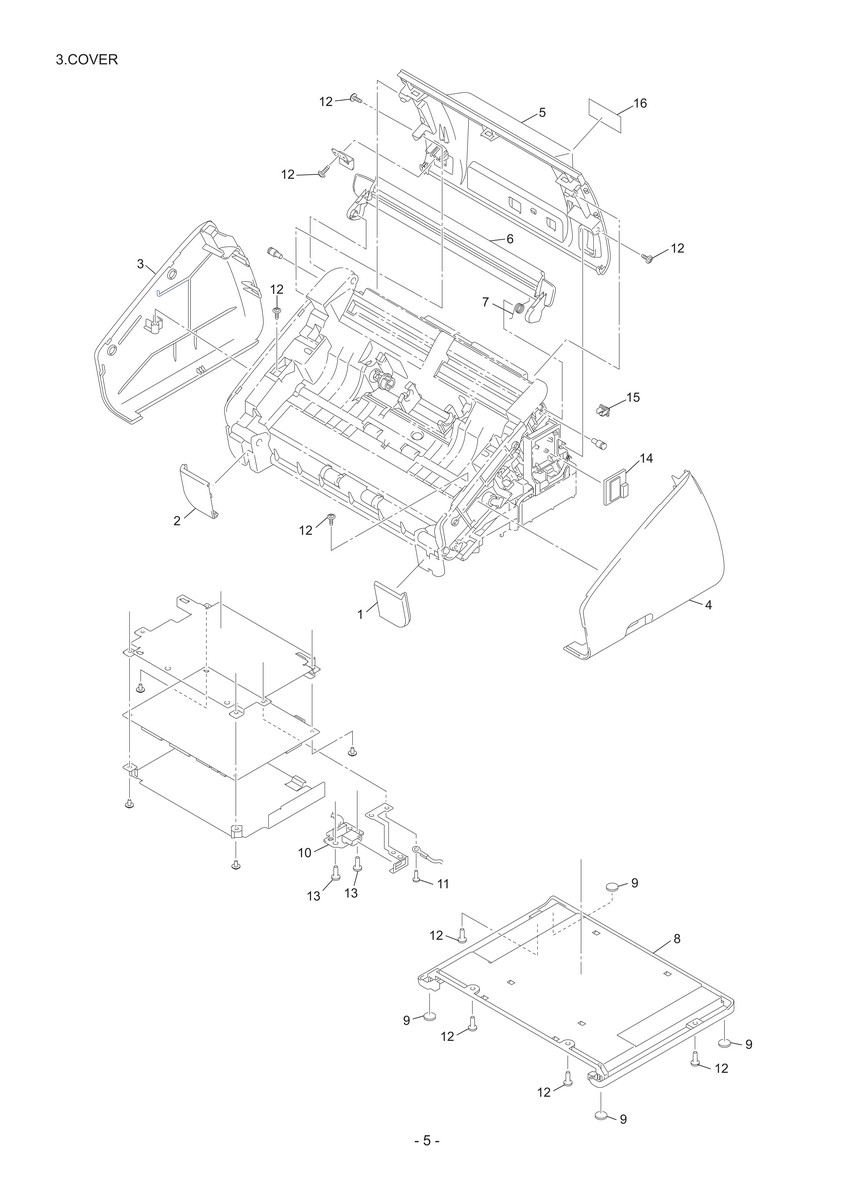

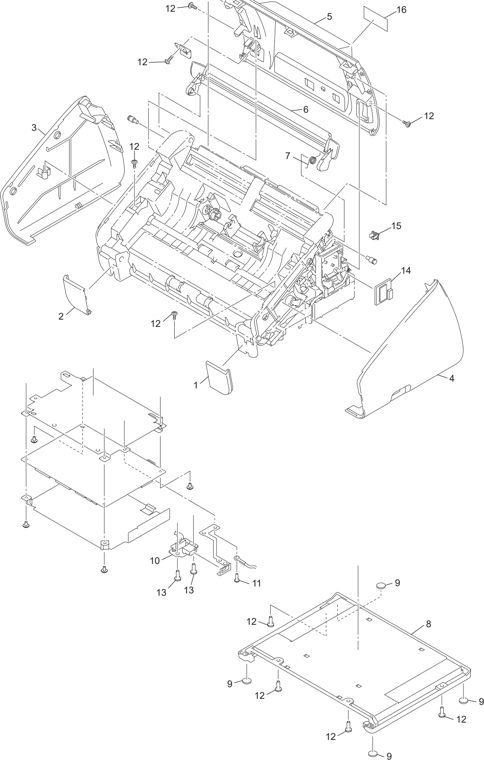

3. COVER parts diagram - Brother ADS-2500W & ADS-2600W Document Scanner Parts
4. PANEL
1 LD6490001 PANEL ASSY
LD6490001 Panel ASSY ADS-2500W
Fully refurbished with 90-day warranty
LD6490001



(ADS-2500W)
1 LD6491001 PANEL ASSY
LD6491001 Panel ASSY ADS-2600W
Fully refurbished with 90-day warranty
LD6491001



(ADS-2600W)
1-1 LD6242001 PANEL PCB ASSY
LD6242001 Panel PCB ASSY ADS-2500W
Fully refurbished with 90-day warranty
LD6242001



(ADS-2500W, ADS-2600W FOR GER/UK/SWI/SAF/ASA/GUL/KOR/RUS/OCE/PND/CEE)
1-1 LD6242003 PANEL PCB ASSY (ADS-2600W FOR CHN)
1-2 LD6227001 RUBBER KEY
LD6227001 Rubber KEY
Fully refurbished with 90-day warranty
LD6227001




1-3 LD6244001 KEY PCB ASSY
LD6244001 KEY PCB ASSY
Fully refurbished with 90-day warranty
LD6244001




1-4 LD6288001 PANEL HARNESS HOLDER
LD6288001 Panel Harness Holder
Fully refurbished with 90-day warranty
LD6288001




1-5 LD6037001 TOP COVER ACTUATOR
LD6037001 TOP Cover Actuator
Fully refurbished with 90-day warranty
LD6037001




1-6 LD6038001 TOP COVER ACTUATOR SPRING
LD6038001 TOP Cover Actuator Spring
Fully refurbished with 90-day warranty
LD6038001




1-7 LD6161001 TOP COVER SENSOR
LD6161001 TOP Cover Sensor
Fully refurbished with 90-day warranty
LD6161001




1-8 LU5694001 TAPTITE BIND B M3X10 8WD301
LU5694001 Taptite BIND B M3X10
Fully refurbished with 90-day warranty
LU5694001

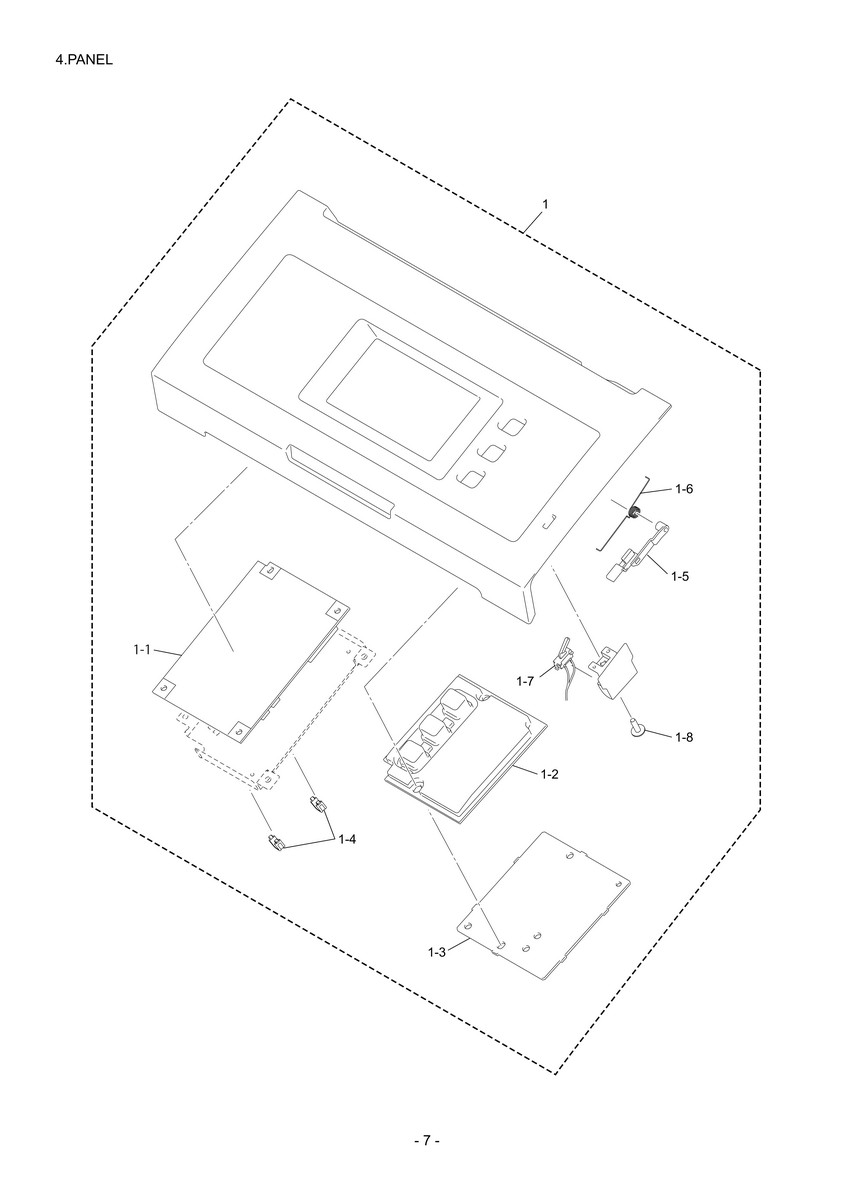

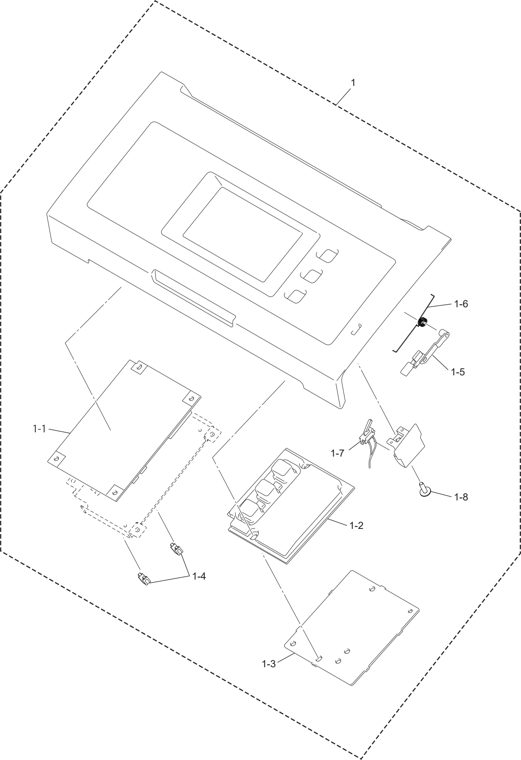

4. PANEL parts diagram - Brother ADS-2500W & ADS-2600W Document Scanner Parts
5. PCB
1 LD6224001 MAIN PCB ASSY
LD6224001 MAIN PCB ASSY ADS-2500W
Fully refurbished with 90-day warranty
LD6224001



(ADS-2500W, ADS-2600W FOR GER/UK/SWI/SAF/ASA/GUL/KOR/RUS/OCE/PND/CEE)
1 LD6224003 MAIN PCB ASSY (ADS-2600W FOR CHN)
2 LD6131001 POWER SUPPLY PCB ASSY
LD6131001 Power Supply PCB ASSY 110V
Fully refurbished with 90-day warranty
LD6131001



(ADS-2500W FOR US/CAN/BRZ)
2 LD6143001 POWER SUPPLY PCB ASSY 8WD301 (ADS-2500W FOR ARG, ADS-2600W FOR GER/UK/SWI/SAF/ASA/GUL/KOR/RUS/OCE/PND/CEE ADS-2500W/ADS-2600W)
2 LD6261001 POWER SUPPLY PCB ASSY (ADS-2600W FOR CHN)

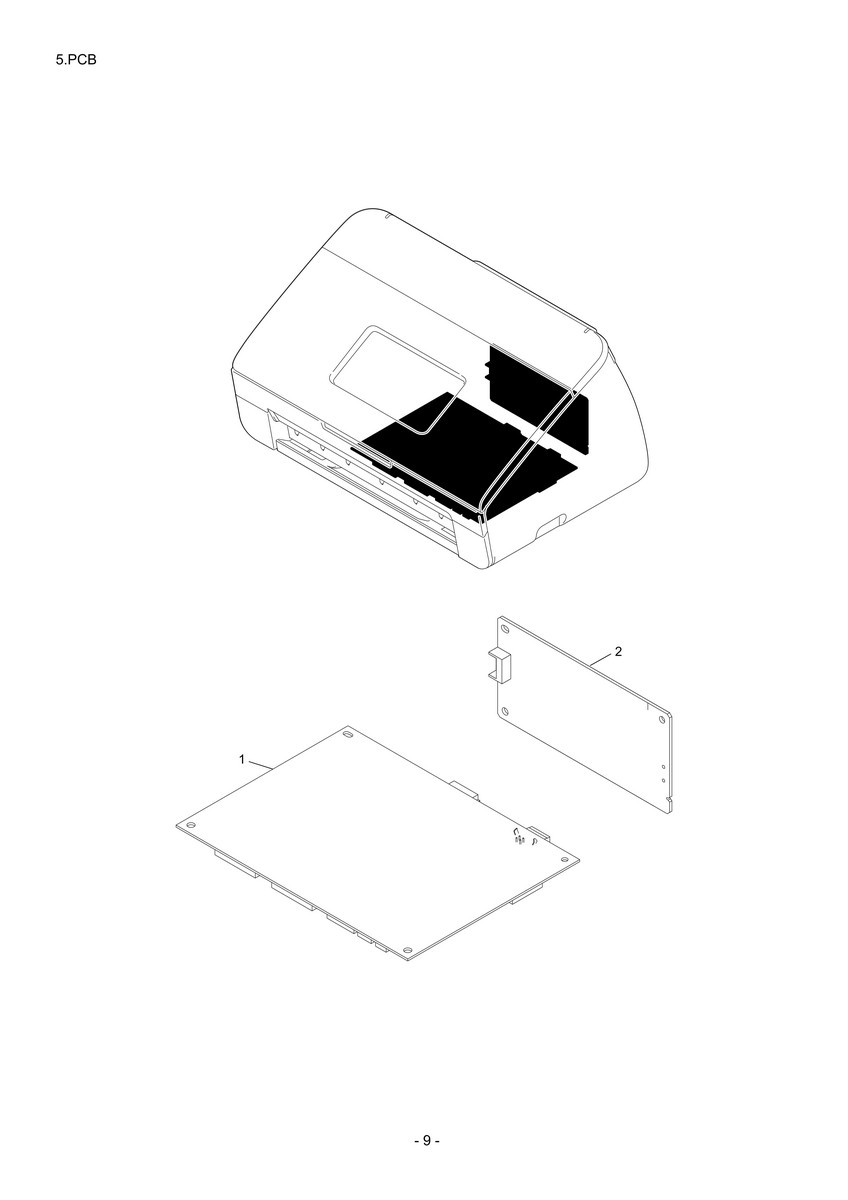

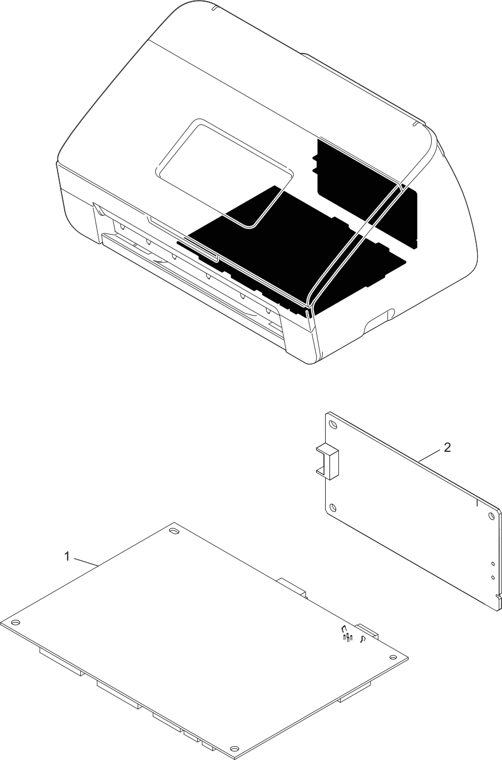

5. PCB parts diagram - Brother ADS-2500W & ADS-2600W Document Scanner Parts
6. OPTION
1 LG4400001 AC CORD BAG ASSY LF UL/CSA
LG4400001 AC CORD
Fully refurbished with 90-day warranty
LG4400001



(ADS-2500W FOR US/CAN)
1 LG5692001 AC CORD BAG ASSY LF UK (ADS-2600W FOR UK/ASA/GUL)
1 LG5717001 AC CORD BAG ASSY LF VDE (ADS-2600W FOR GER/ASA/GUL/RUS/PND/CEE)
1 LG5734001 AC CORD BAG ASSY LF SAA (ADS-2600W FOR OCE)
1 LG5736001 AC CORD BAG ASSY LF DEMKO (ADS-2600W FOR PND)
1 LG6404001 AC CORD BAG ASSY LF SAF
LG6404001 AC CORD BAG ASSY LF SAF ADS-2600W FOR SAF
Fully refurbished with 90-day warranty
LG6404001



(ADS-2600W FOR SAF)
1 LG6426001 AC CORD BAG ASSY LF CHILE (ADS-2500W FOR ARG)
1 LG7005001 AC CORD BAG ASSY LF ISRAEL (ADS-2600W FOR CEE)
1 LT0921001 AC CORD BAG ASSY LF ARG IRAM (ADS-2500W FOR ARG)
1 LT0935001 AC CORD BAG ASSY LF KOR S (ADS-2600W FOR KOR)
1 LT1404001 AC CORD BAG ASSY LF CCC 60227 (ADS-2600W FOR CHN)
1 LT2260001 AC CORD BAG ASSY LF SEV
LT2260001 AC CORD BAG ASSY LF SEV ADS-2600W FOR SWI
Fully refurbished with 90-day warranty
LT2260001



(ADS-2600W FOR SWI)
1 LT2346001 AC CORD BAG ASSY LF BRZ (ADS-2500W FOR BRZ)
2 LJ9803001 USB CABLE 2.0
LJ9803001 USB Cable 2.0
Fully refurbished with 90-day warranty
LJ9803001



(ADS-2500W, ADS-2600W FOR GER/UK/SWI/CHN/SAF/ASA/GUL/RUS/OCE/PND/CEE)
2 LV1518001 USB CABLE 2.0 KOR (ADS-2600W FOR KOR)
3 LD1793001 CARRIER SHEET ASSY
LD1793001 Carrier Sheet ASSY
Fully refurbished with 90-day warranty
LD1793001




4 LD6270001 DVDROM LABEL ASSY (ADS-2600W FOR CHN)
4 LD6480001 CDROM ASSY (ADS-2500W FOR US)
4 LD6532001 DVDROM LABEL ASSY
LD6532001 Dvdrom Label ASSY ADS-2500W
Fully refurbished with 90-day warranty
LD6532001



(ADS-2500W, ADS-2600W FOR GER/UK/SWI/SAF/ASA/GUL/RUS/OCE/PND/CEE)
4 LD6953001 DVDROM LABEL ASSY (ADS-2600W FOR KOR)
5 LD6943001 DVDROM FRENCH SHEET 8WD301 (ADS-2500W FOR CAN ADS-2500W/ADS-2600W)

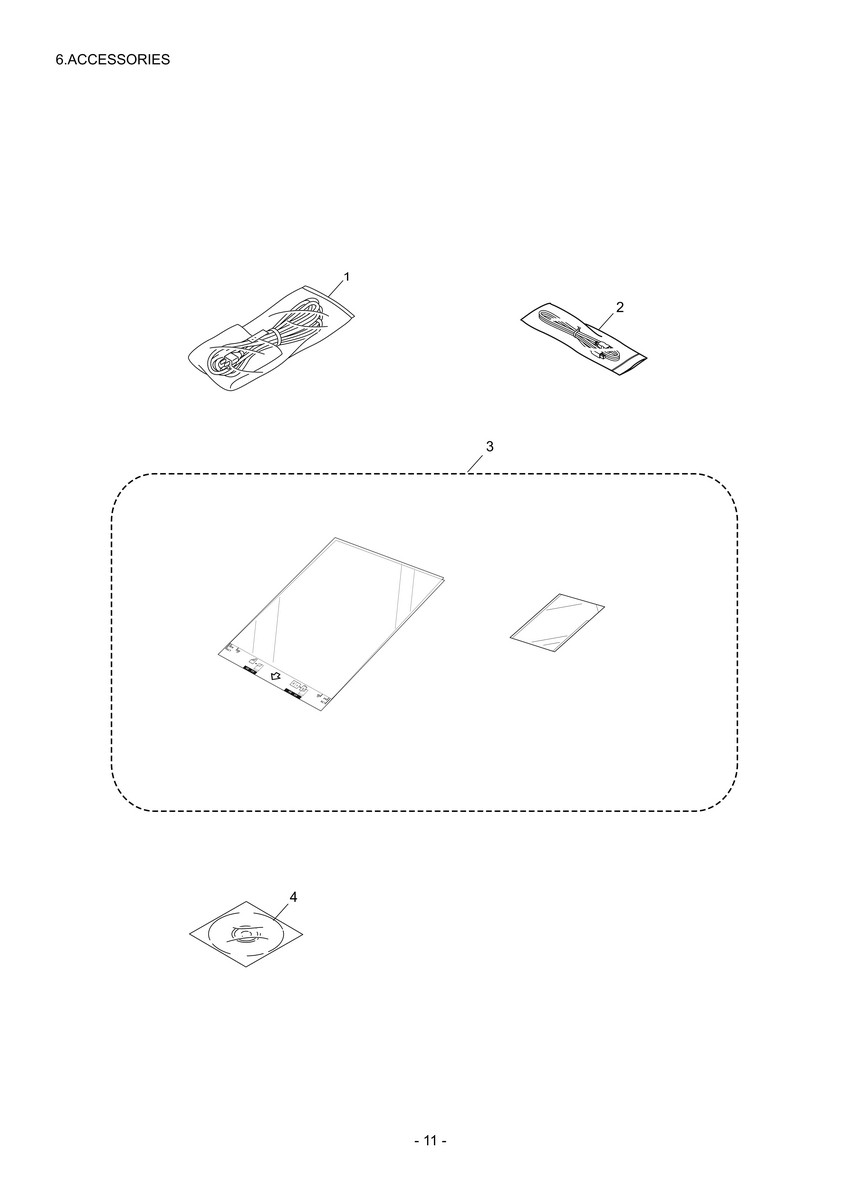

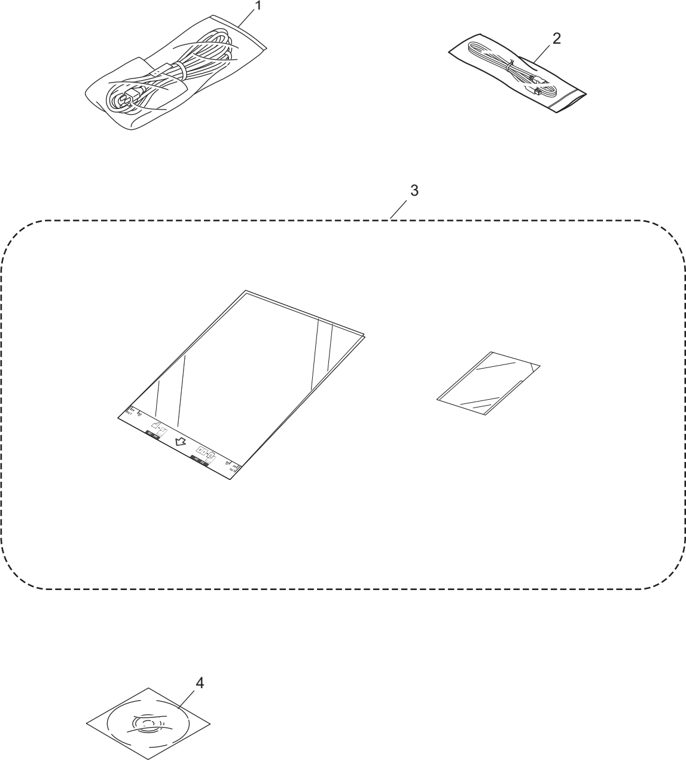

6. OPTION parts diagram - Brother ADS-2500W & ADS-2600W Document Scanner Parts
9. OTHERS
1 LD1625001 TEST CHART
LD1625001 TEST Chart DS-001
Fully refurbished with 90-day warranty
LD1625001



(DS-001)
2 UF9258001 COLOR TEST CHART CTC-001
UF9258001 Color TEST Chart CTC-001
Fully refurbished with 90-day warranty
UF9258001



3 UF4600001 CONTRAST CHART TC-023
UF4600001 Contrast Chart TC-023
Fully refurbished with 90-day warranty
UF4600001



4 LD6340001 SHEET FOR DOUBLE FEEDING SENSOR THRESHOLD SETTING


5 XA9940051 STYLUS 8WD301
XA9940051 Stylus
Fully refurbished with 90-day warranty
XA9940051

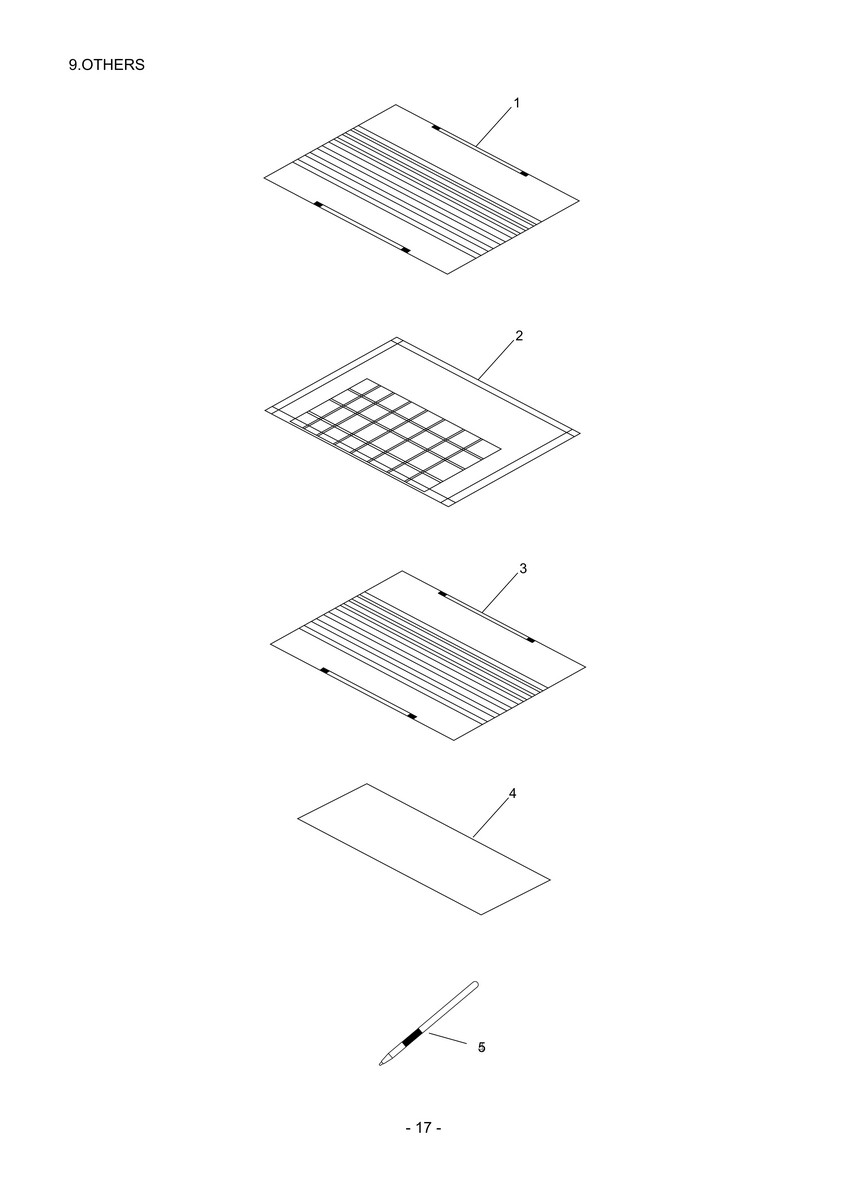

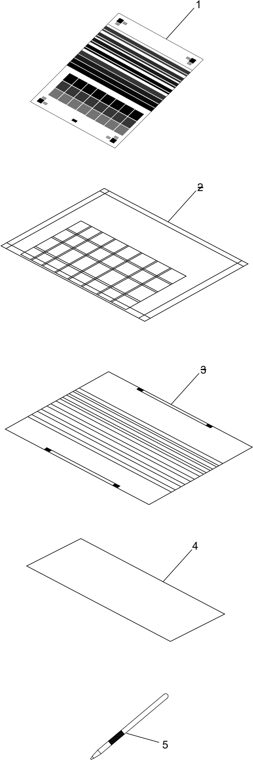

9. OTHERS parts diagram - Brother ADS-2500W & ADS-2600W Document Scanner Parts
