Brother HL-3040CN HL-3045CN HL-3070CW HL-3075CW Parts






Please call for parts assistance

1. ENGINE FRAME UNIT
1 LM9221001 WASTE TONER SENSOR
LM9221001 Waste Toner Sensor
Fully refurbished with 90-day warranty
LM9221001



2 LU6705001 REGISTRATION SENSOR HOLDER ASSY
3 LV0144001 REGISTRATION MARK R PCB ASSY
4 LU5694001 TAPTITE BIND B M3X10 HL-3040CN/3045CN/ 84E201/203 3070CW/3075CW

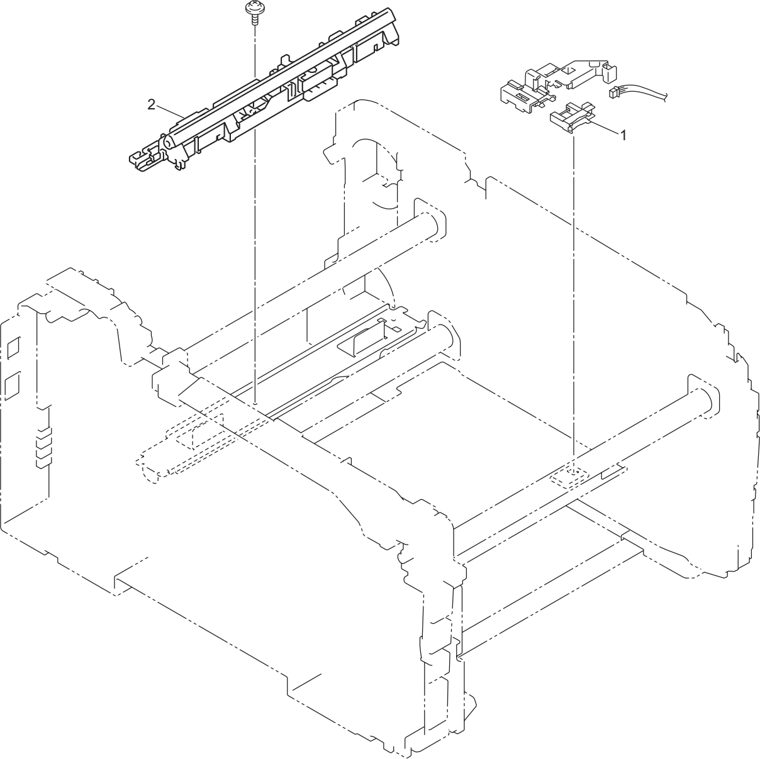

1. ENGINE FRAME UNIT parts diagram - Brother HL-3040CN HL-3045CN HL-3070CW HL-3075CW Parts
2. FRAME L & DRIVE UNIT
1 LU5114001 RUBBER FOOT
2 LU5084001 PF REGISTRATION SOLENOID
3 LU6489001 LM HOOK B
4 LU5094001 LM HOOK C
5 LR0910001 HOOK SPRING BC10
6 LU5102001 PICK-UP SOLENOID
7 LU5694001 TAPTITE BIND B M3X10
8 LU2032001 PICK-UP SOLENOID LEVER SPRING
9 LU5104001 PICK-UP SECTOR GEAR SPRING
10 LU5098001 FRICTION SPRING
11 LU5115001 DRUM DEVELOP DRIVE UNIT
11-1 LU5123001 DEVELOP DRIVE MOTOR
11-2 LU5160001 PAPER FEED MOTOR ASSY
11-3 000300416 SCREW BIND M3X4
12 LU5148001 FUSER/EJECT DRIVE MOTOR
13 LU5691001 TAPTITE CUP S M3X6 SR
14 LV0140001 FUSER/EJECT DRIVE MOTOR SENSOR PCB ASSY
15 LV0136001 EJECT FRONT SENSOR PCB ASSY
16 LV0137001 TONER/NEW SENSOR PCB ASSY
17 UL9037001 PT SENSOR HOLDER
18 LV0138001 DRUM MOTOR ORIGIN SENSOR PCB ASSY
19 LU5694001 TAPTITE BIND B M3X10
20 LV0139001 REGISTRATION MARK RELAY PCB ASSY
21 LU5693001 TAPTITE BIND B M4X12 HL-3040CN/3045CN/ 84E201/203 3070CW/3075CW

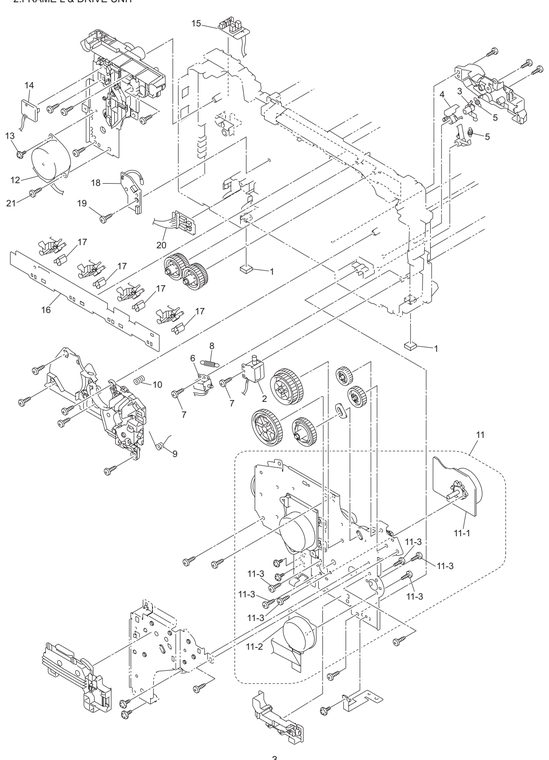

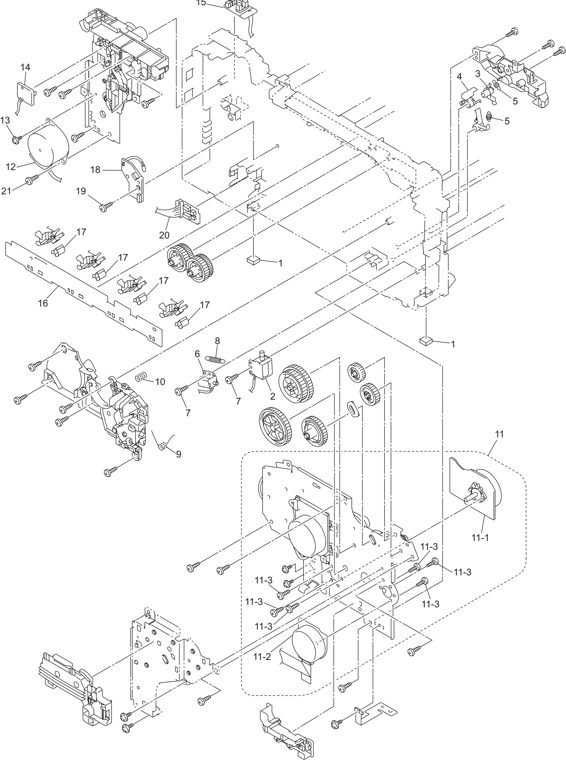

2. FRAME L & DRIVE UNIT parts diagram - Brother HL-3040CN HL-3045CN HL-3070CW HL-3075CW Parts
3. FRAME R UNIT
1 LU5169001 SIDE FRAME R
2 LV0152001 TONER LED PCB ASSY
3 LU5170001 LED HOLDER
4 LV0188001 DEVELOP RELEASE SENSOR PCB ASSY
5 UU0552001 TAPTITE CUP B 3X8
6 LV0149001 HVPS CONTROL PCB ASSY
7 Z07200001 TAPTITE PAN (S/P W) B M3X10
8 LU5114001 RUBBER FOOT
9 LV0183001 TOP COVER OPEN SWITCH HL-3040CN/3045CN/ 84E201/203 3070CW/3075CW

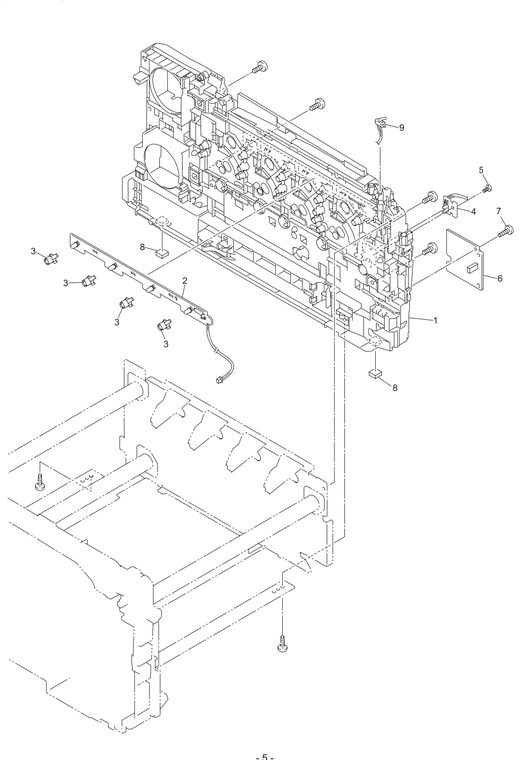

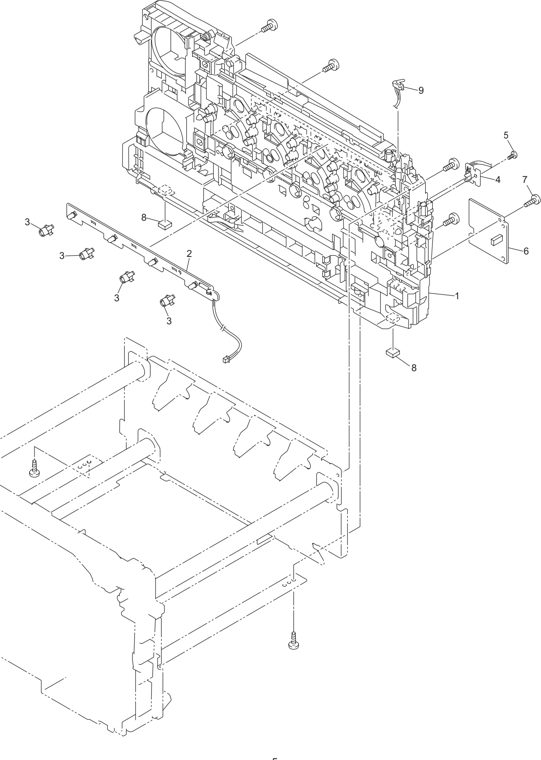

3. FRAME R UNIT parts diagram - Brother HL-3040CN HL-3045CN HL-3070CW HL-3075CW Parts
4. FRAME
1 LU5181001 DEVELOP RELEASE MOTOR ASSY
2 085320516 TAPTITE BIND S M3X5
3 LU5190001 AIR FILTER HOLDER ASSY EXCEPT FOR IND
3 LU6525001 AIR FILTER HOLDER ASSY FOR IND
4 LS8811001 OZONE FILTER ASSY
5 LU5187001 PAPER EJECT REAR ACTUATOR
6 LU5188001 PAPER EJECT REAR ACTUATOR TOP
7 LU5189001 PAPER EJECT REAR ACTUATOR SPRING
8 LV0141001 EJECT REAR SENSOR PCB ASSY
9 LU5196001 LVPS COVER
10 LU5693001 TAPTITE BIND B M4X12
11 LU5200001 LV FAN ASSY
12 LU5202001 MAIN FAN ASSY
13 LU5216001 ARM GUIDE L COVER
14 LU5217001 TC ARM SPRING R
15 LU6418001 TC ARM SPRING L
16 LU5227001 BELT DRIVE UNIT
17 LU6109001 TAPTITE PAN(WASHER)B M4X12DA
18 LU6330001 SPACER
19 LU5172001 TR HEAD SPRING
20 LU5177001 BELT CLEANER SPRING
21 LU5180001 TOP COVER ARM R
22 LU6009001 TOP COVER ARM L HL-3040CN/3045CN/ 84E201/203 3070CW/3075CW

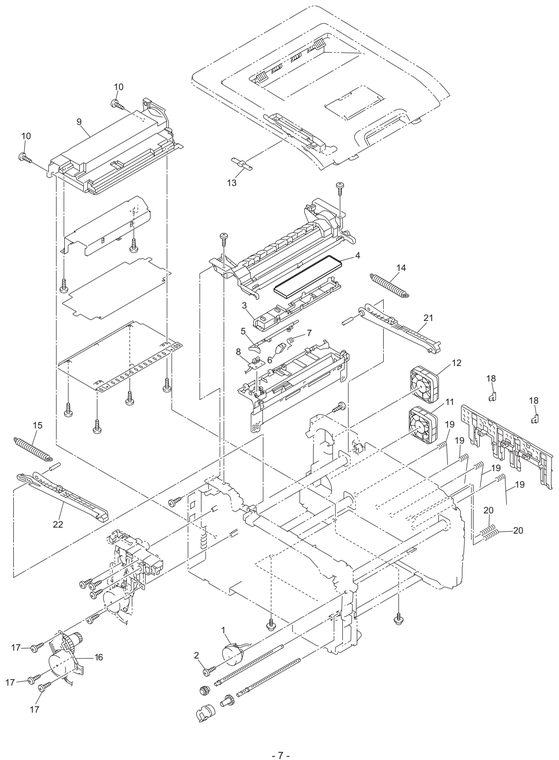

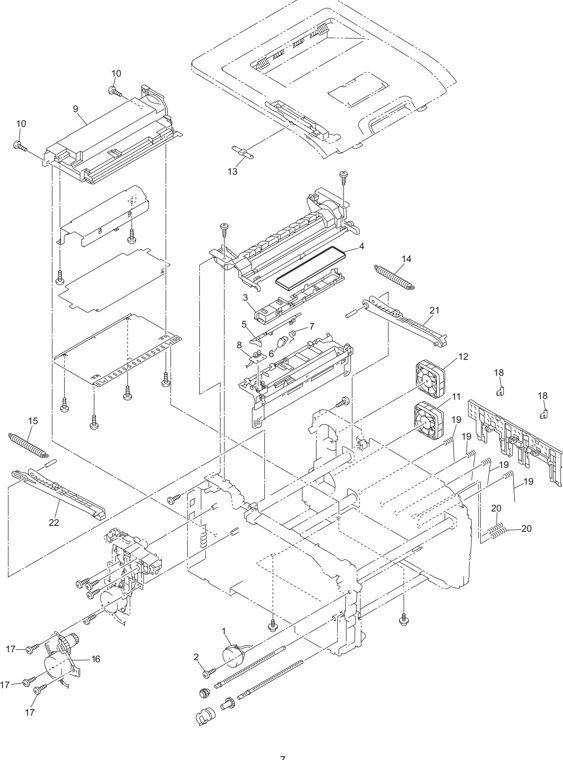

4. FRAME parts diagram - Brother HL-3040CN HL-3045CN HL-3070CW HL-3075CW Parts

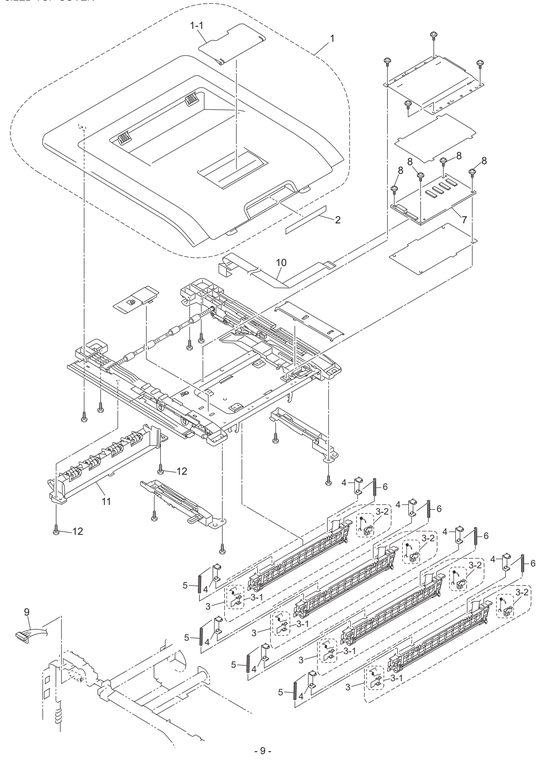

5. LED TOP COVER
1 LU5269001 TOP COVER SUB ASSY, HL-3040CN/3070CW
1 LU5269002 TOP COVER SUB ASSY, HL-3045CN/3075CW
1-1 LU5276001 SUPPORT FLAP, HL-3040CN/3070CW
1-1 LU5276002 SUPPORT FLAP, HL-3045CN/3075CW
2 LU5880001 LABEL DR OPERATION 175X21
3 LU5831001 LED ASSY (SP)
3-1 LU6592001 EARTH SPRING L (SP)
3-2 LU6593001 EARTH SPRING R (SP)
4 LU6238001 HOLDER HOOK, HL-3040CN/3070CW *1
4 LU6535001 HOLDER HOOK 2, HL-3040CN/3045CN/3070CW/3075CW *1
5 LU5253001 Z SPRING L
6 LU6063001 Z SPRING R
7 LV0441001 LED HEAD CONTROL PCB ASSY
8 LU5691001 TAPTITE CUP S M3X6 SR
9 LV0154001 LED POWER RELAY PCB ASSY
10 LV0170001 FFC HARNESS:MAIN-LED CTL
11 LU5286001 INNER CHUTE 2 ASSY, HL-3040CN/3070CW
11 LU5286002 INNER CHUTE 2 ASSY, HL-3045CN/3075CW
12 LU5693001 TAPTITE BIND B M4X12

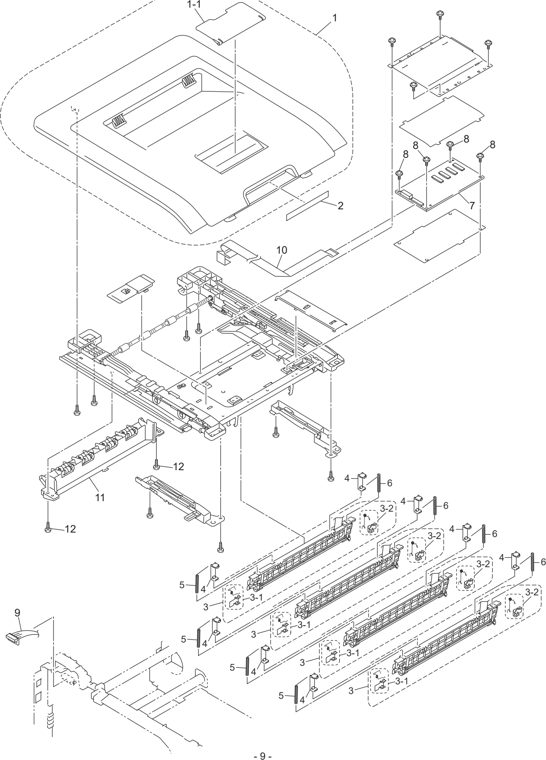

5. LED TOP COVER parts diagram - Brother HL-3040CN HL-3045CN HL-3070CW HL-3075CW Parts
6. PAPER FEEDER
1 LU5294001 PAPER FEED UNIT
1-1 LU5311001 ROLLER HOLDER ASSY
1-2 LV0151001 REGISTRATION FRONT/REAR SENSOR PCB ASSY
1-3 LV0150001 MANUAL SENSOR PCB ASSY
2 LU5691001 TAPTITE CUP S M3X6 SR
3 LM3856001 SHOULDER SCREW HL-3040CN/3045CN/ 84E201/203 3070CW/3075CW

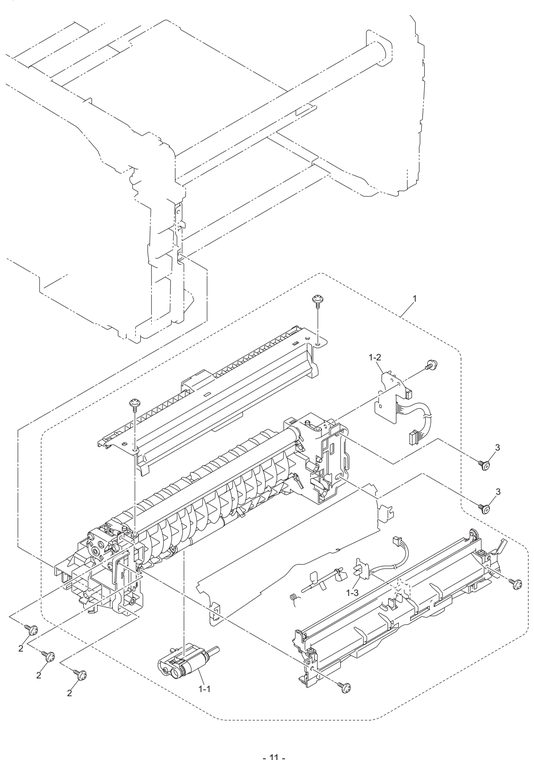

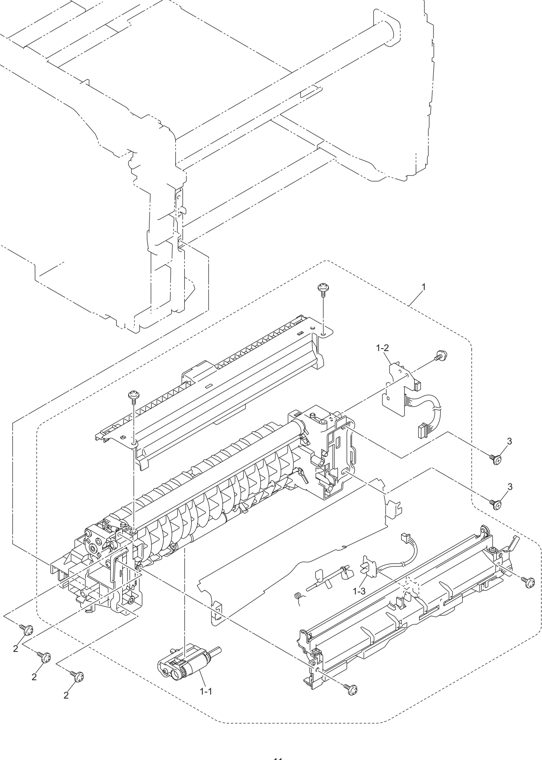

6. PAPER FEEDER parts diagram - Brother HL-3040CN HL-3045CN HL-3070CW HL-3075CW Parts
7. PAPER TRAY
1 LU5347001 PAPER TRAY UNIT, HL-3040CN
LU5347001 Paper Tray
New
LU5347001 (New)
$76.95



1 LU5347002 PAPER TRAY UNIT, HL-3070CW/3075CW
1 LU5347003 PAPER TRAY UNIT, HL-3045CN
1-1 LU5669001 SEPARATION PAD ASSY
2 LU6035001 COLOR LABEL, HL-3040CN/3070CW FOR US/CAN/ARG/CHL
2 LU6036001 COLOR LABEL, HL-3040CN/3070CW EXCEPT FOR US/CAN/ARG/CHL
2 LU6624001 COLOR LABEL, HL-3045CN FOR US/CAN
2 LU6624002 COLOR LABEL, HL-3040CN/3070CW/3075CW FOR US/CAN/ARG/CHL
2 LU6625001 COLOR LABEL, HL-3045CN FOR ARL
2 LU6625002 COLOR LABEL, HL-3040CN/3070CW/3075CW EXCEPT FOR US/CAN/ARG/CHL HL-3040CN/3045CN/ 84E201/203 3070CW/3075CW

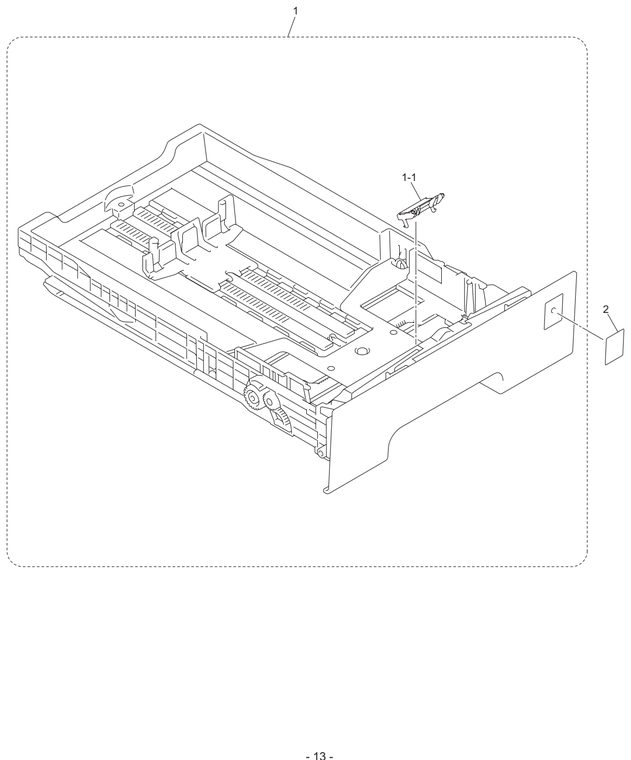

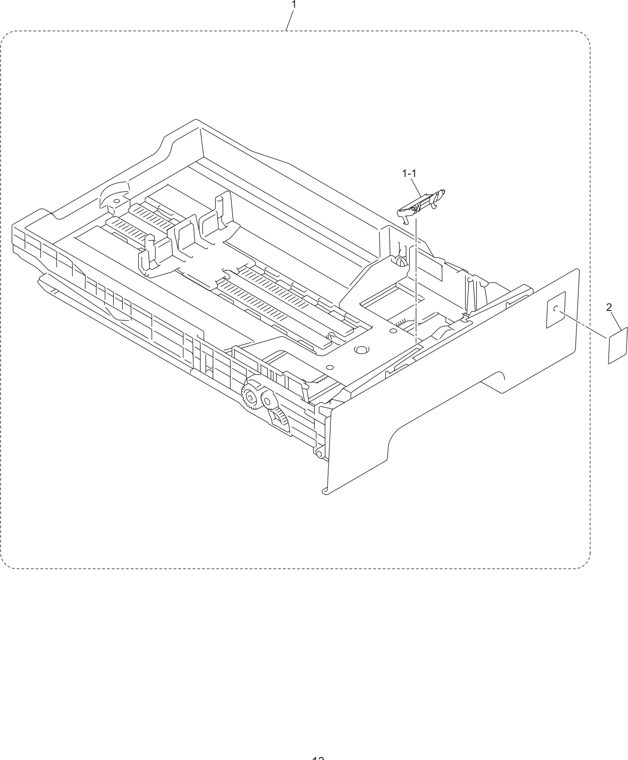

7. PAPER TRAY parts diagram - Brother HL-3040CN HL-3045CN HL-3070CW HL-3075CW Parts

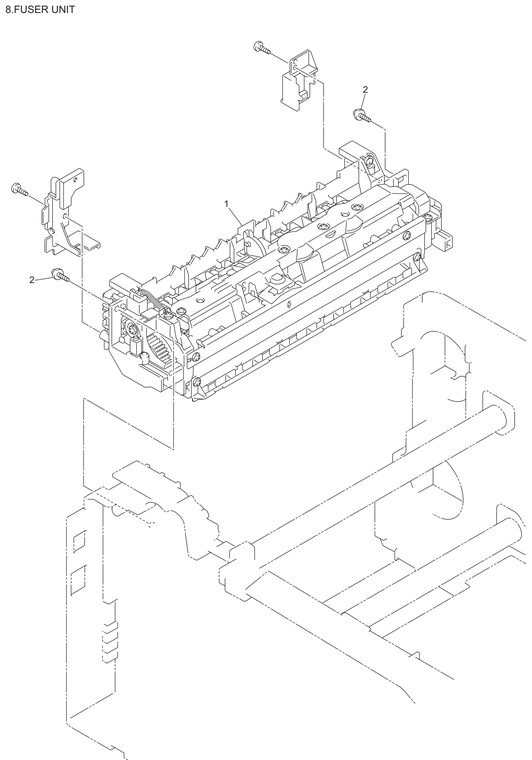

8. FUSER UNIT
1 LU5796001 FUSER UNIT 115V (SP)
LU5796001 Fuser - 115V
New
LU5796001 (New)
$236.64



1 LU6500001 FUSER UNIT 230V (SP) FOR IND
1 LU6566001 FUSER UNIT 230V (SP) EXCEPT FOR IND
2 LJ0395001 TAPTITE PAN B M4X14 HL-3040CN/3045CN/ 84E201/203 3070CW/3075CW

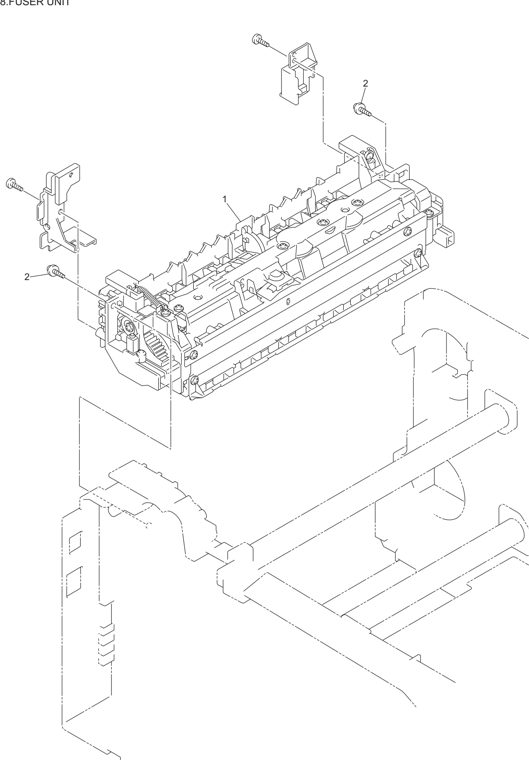

8. FUSER UNIT parts diagram - Brother HL-3040CN HL-3045CN HL-3070CW HL-3075CW Parts

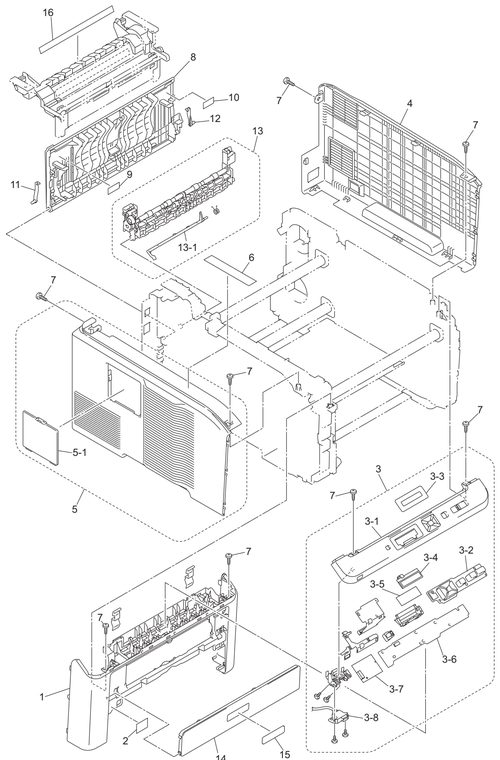

9. COVERS & LABELS
1 LU6617001 FRONT COVER
2 LU5877001 LABEL FRONT JAM 25X19
3 LU5406001 CONTROL PANEL COVER ASSY, HL-3040CN
3 LU5758001 CONTROL PANEL COVER ASSY, HL-3070CW
3 LU6618001 CONTROL PANEL COVER ASSY, HL-3045CN
3 LU6621001 CONTROL PANEL COVER ASSY, HL-3075CW
3-1 LU5407001 PANEL COVER PRINTED ASSY, HL-3040CN
3-1 LU5759001 PANEL COVER PRINTED ASSY, HL-3070CW
3-1 LU6653001 PANEL COVER PRINTED ASSY, HL-3075CW
3-1 LU6670001 PANEL COVER PRINTED ASSY, HL-3045CN
3-2 LU5409001 RUBBER KEY PRINTED ASSY, HL-3040CN
3-2 LU5780001 RUBBER KEY PRINTED ASSY, HL-3070CW
3-2 LU6622001 RUBBER KEY PRINTED ASSY, HL-3045CN/3075CW
3-3 LU5411001 LCD SHEET PRINTED ASSY, HL-3040CN
3-3 LU5782001 LCD SHEET PRINTED ASSY, HL-3070CW
3-3 LU6620001 LCD SHEET PRINTED ASSY, HL-3045CN
3-3 LU6623001 LCD SHEET PRINTED ASSY, HL-3075CW
3-4 LT0498001 LCD, HL-3040CN/3045CN
3-4 LV0308001 LCD, HL-3070CW/3075CW
3-5 LE7130001 BACK LIGHT FILM, HL-3070CW/3075CW
3-6 LV0153001 PANEL PCB ASSY, HL-3040CN/3045CN
3-6 LV0153002 PANEL PCB ASSY, HL-3070CW/3075CW
3-7 LT0963001 WIRELESS LAN PCB ASSY, HL-3070CW/3075CW
3-8 LV0261001 USB DIRECT INTERFACE RELAY PCB ASSY, HL-3070CW/3075CW
4 LU5419001 SIDE COVER R ASSY
5 LU5422001 SIDE COVER L ASSY
5-1 LR0516002 ACCESS COVER
6 LU5881001 LABEL SPRAY CAUTION F225
7 LU5693001 TAPTITE BIND B M4X12
8 LU5426001 BACK COVER
9 LU5876001 LABEL REAR JAM48X22
10 LU5878001 LABEL H/SP CAUTION REAR 44X22
11 LU5427001 BACK COVER STOPPER L
12 LU6131001 BACK COVER STOPPER R
13 LU5428001 FUSER COVER
13-1 LU5440001 PAPER EJECT FRONT ACTUATOR
14 LU5442001 MANUAL FEED SLOT ASSY, HL-3040CN
14 LU5442002 MANUAL FEED SLOT ASSY, HL-3070CW/3075CW
14 LU5442003 MANUAL FEED SLOT ASSY, HL-3045CN
15 LU4163001 BROTHER EMBLEM 2, HL-3070CW/3075CW
15 LU4163003 BROTHER EMBLEM 2, HL-3040CN
15 LU4163005 BROTHER EMBLEM 2, HL-3045CN
16 LU5879001 LABEL HEAT CAUTION FOR US/CAN/ARG/CHL
16 LU6173001 LABEL HEAT CAUTION FOR GER/UK/CHE/ITA/ISR/RUS/PND/FRA/IBR/CEE
16 LU6335001 LABEL HEAT CAUTION FOR ARL/TUR/GUL/SGP/KOR/IND HL-3040CN/3045CN/ 84E201/203 3070CW/3075CW
16 LU6385001 LABEL HEAT CAUTION FOR CHN

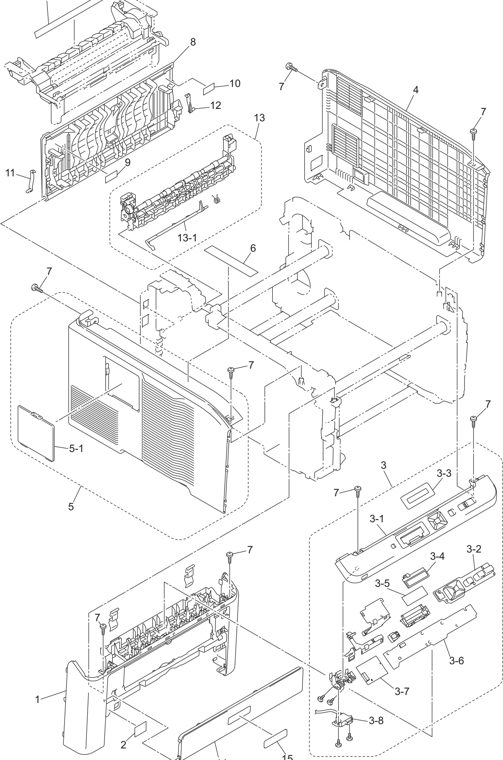

9. COVERS & LABELS parts diagram - Brother HL-3040CN HL-3045CN HL-3070CW HL-3075CW Parts

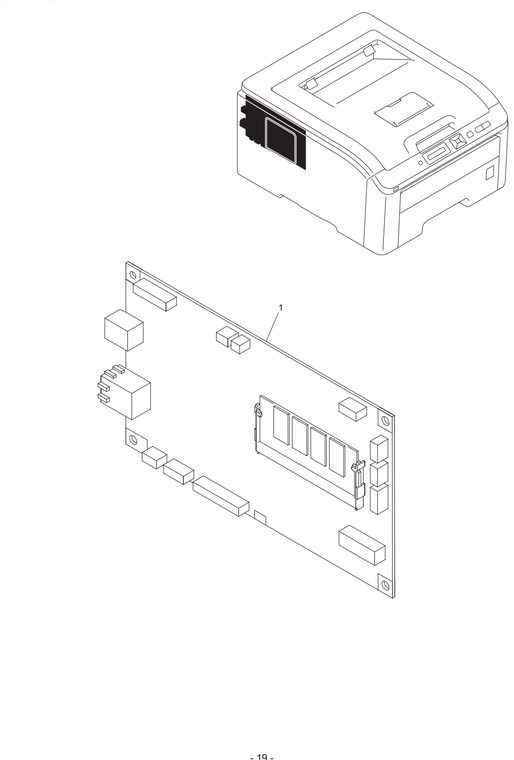

10. MAIN PCB
1 LV0147073 MAIN PCB ASSY, HL-3040CN B512293
1 LV0147074 MAIN PCB ASSY, HL-3070CW B512293
1 LV0147077 MAIN PCB ASSY, HL-3045CN B512293
1 LV0147078 MAIN PCB ASSY, HL-3075CW B512293 HL-3040CN/3045CN/ 84E201/203 3070CW/3075CW

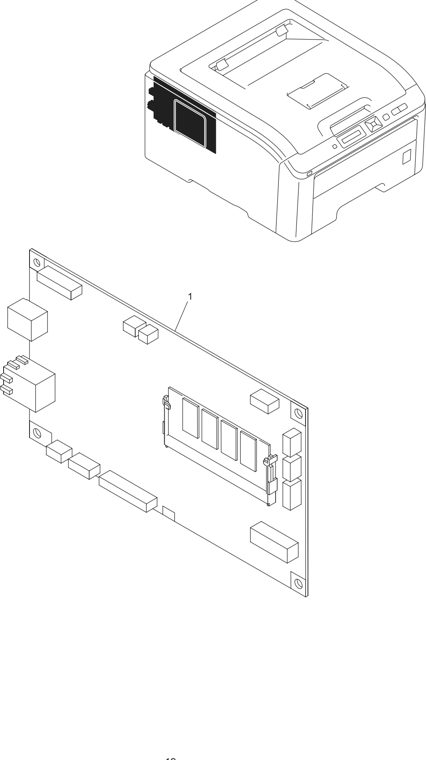

10. MAIN PCB parts diagram - Brother HL-3040CN HL-3045CN HL-3070CW HL-3075CW Parts

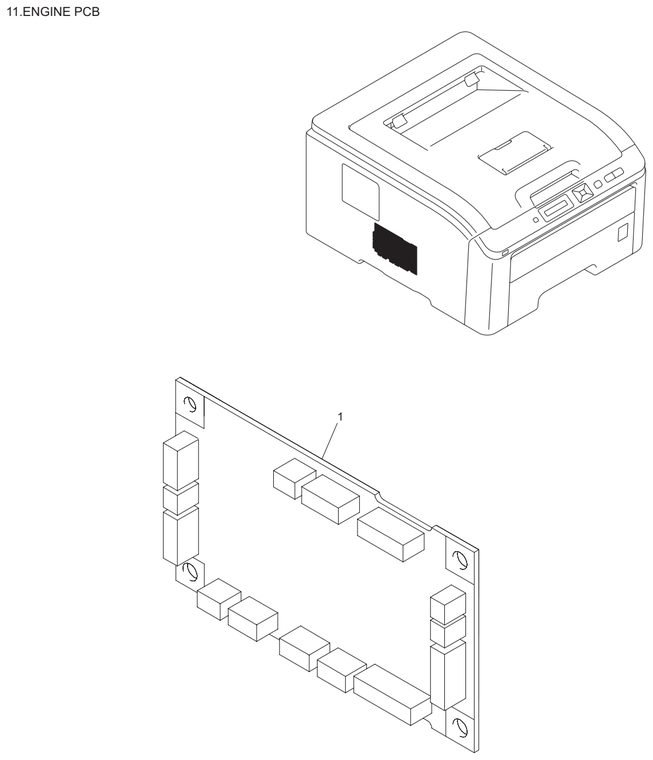

11. ENGINE PCB
1 LV0148001 ENGINE PCB ASSY B512292 HL-3040CN/3045CN/ 84E201/203 3070CW/3075CW

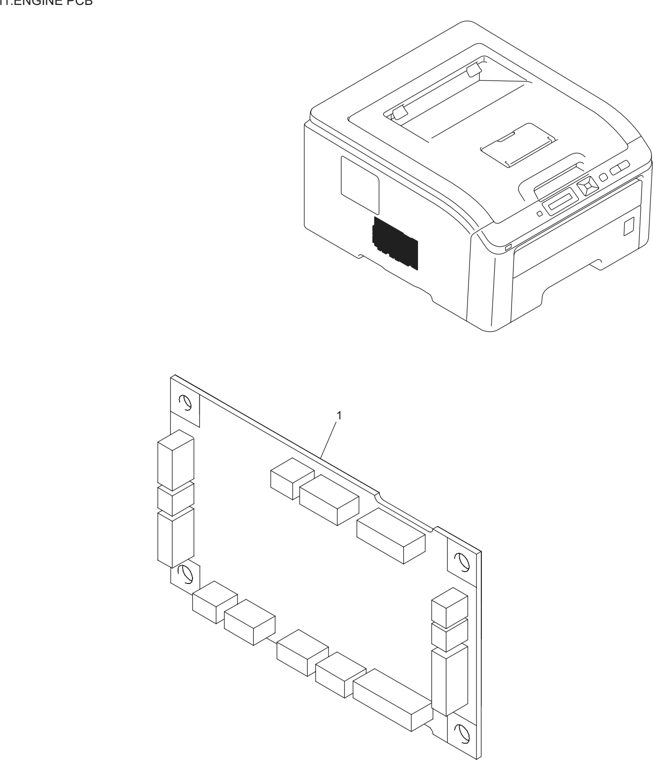

11. ENGINE PCB parts diagram - Brother HL-3040CN HL-3045CN HL-3070CW HL-3075CW Parts

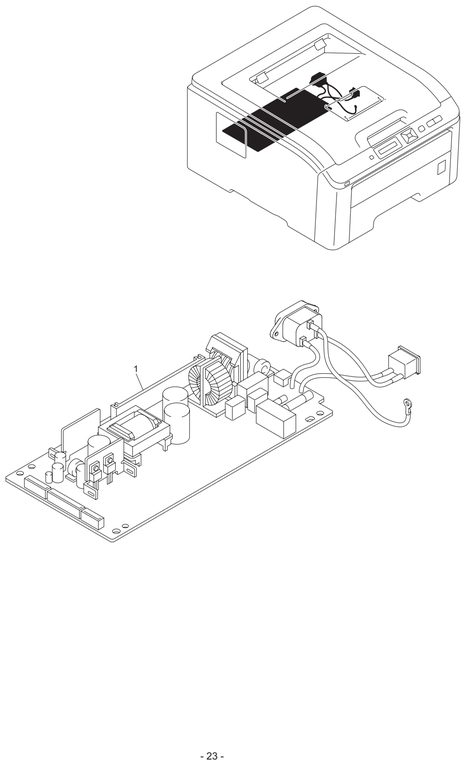

12. LVPS
1 LV0320001 LOW-VOLTAGE POWER SUPPLY PCB ASSY 230V EXCEPT FOR CHN/KOR/IND/RUS
1 LV0327001 LOW-VOLTAGE POWER SUPPLY PCB ASSY 115V
1 LV0381001 LOW-VOLTAGE POWER SUPPLY PCB ASSY 230V FOR CHN/IND/RUS
1 LV0665001 LOW-VOLTAGE POWER SUPPLY PCB ASSY 230V FOR KOR HL-3040CN/3045CN/ 84E201/203 3070CW/3075CW

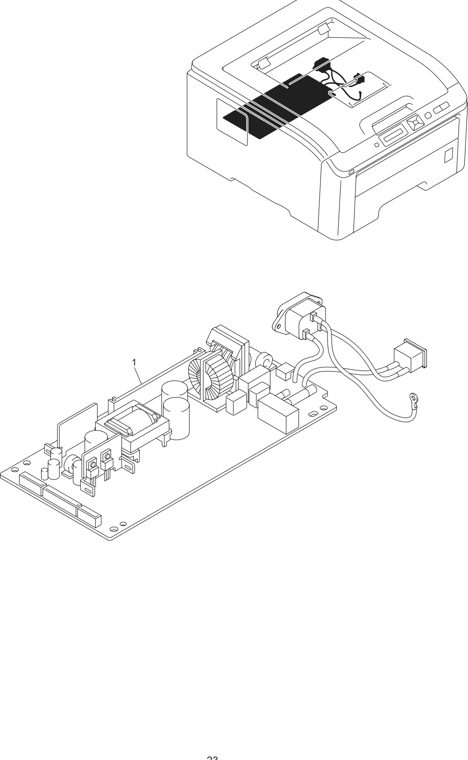

12. LVPS parts diagram - Brother HL-3040CN HL-3045CN HL-3070CW HL-3075CW Parts
13. HVPS
1 LV0146001 HIGH-VOLTAGE POWER SUPPLY PCB ASSY EXCEPT FOR US HL-3040CN/3045CN/ 84E201/203 3070CW/3075CW
LV0146001 High-Voltage Power Supply PCB Assembly
Fully refurbished with 90-day warranty
LV0146001
$115.60



1 LV0342001 HIGH-VOLTAGE POWER SUPPLY PCB ASSY FOR US
LV0342001 High-Voltage Power Supply PCB Assembly
Fully refurbished with 90-day warranty
LV0342001
$115.60



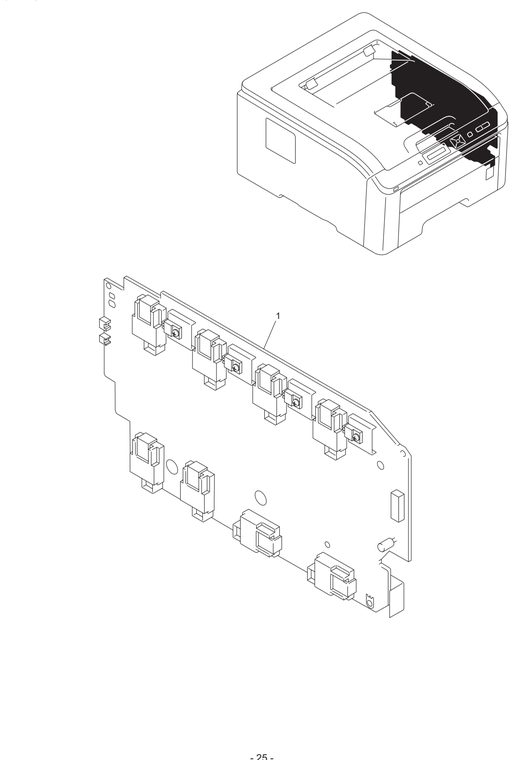

13. HVPS parts diagram - Brother HL-3040CN HL-3045CN HL-3070CW HL-3075CW Parts

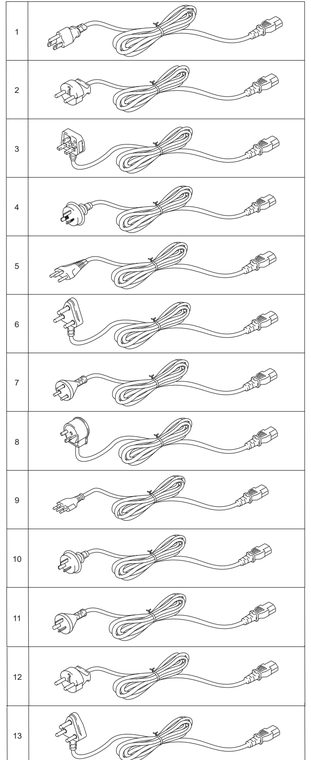

14. AC CORDS
1 LG4400001 AC CORD BAG ASSY LF UL/CSA
2 LV0364001 AC CORD BAG ASSY LF VDE S
3 LV0368001 AC CORD BAG ASSY LF BS/PSB S
4 LV0366001 AC CORD BAG ASSY LF SAA S
5 LT2259001 AC CORD BAG ASSY LF SEV
6 LG6404001 AC CORD BAG ASSY LF SAF
7 LG4720001 AC CORD BAG ASSY LF DEMKO
8 LG7005001 AC CORD BAG ASSY LF ISRAEL
9 LG6207001 AC CORD BAG ASSY LF CHILE
10 LT0925001 AC CORD BAG ASSY LF IRAM
11 LV1093001 AC CORD BAG ASSY LF CHN S
12 LV0667001 AC CORD BAG ASSY LF KOR S
13 LT0613001 AC CORD BAG ASSY LF IND HL-3040CN/3045CN/ 84E201/203 3070CW/3075CW

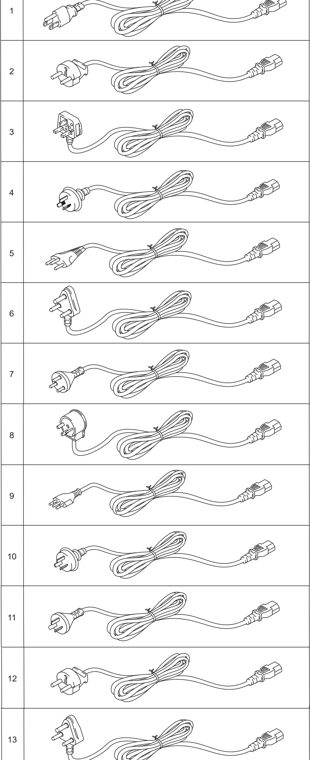

14. AC CORDS parts diagram - Brother HL-3040CN HL-3045CN HL-3070CW HL-3075CW Parts

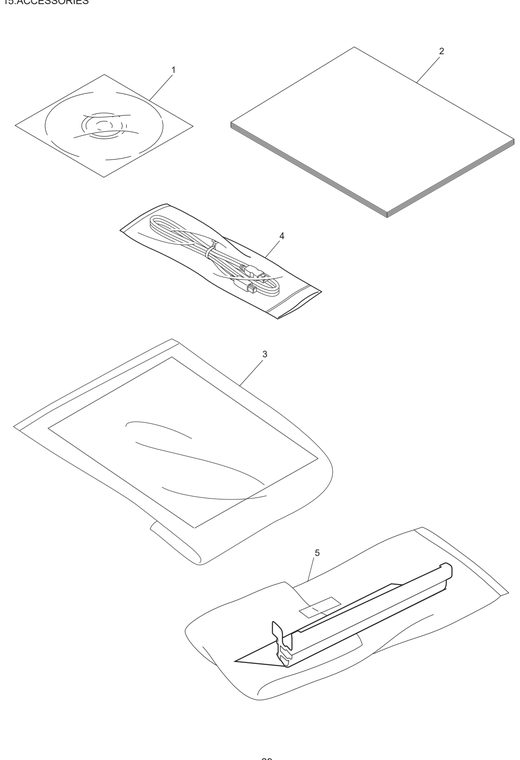

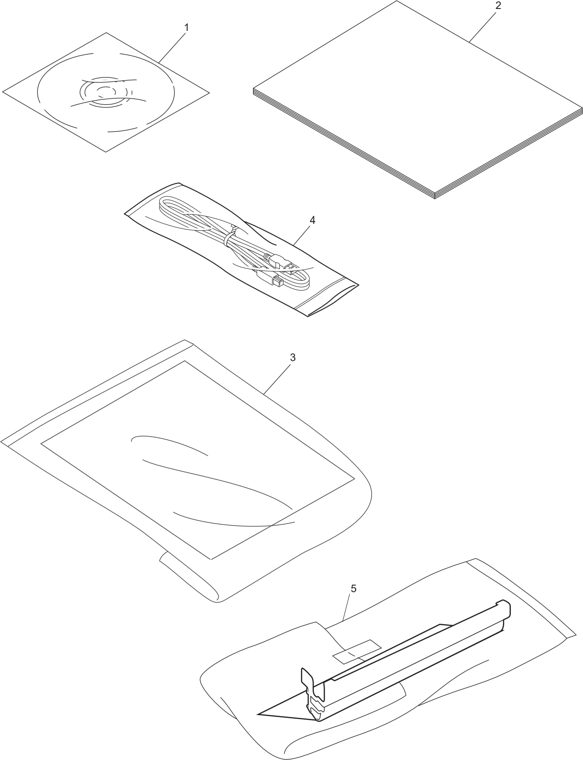

15. ACCESSORIES
1 LU6425001 CD ASSY WIN7 EXCEPT FOR
1 LU6426001 CD ASSY WIN7 FOR TUR/RUS/CEE (Windows7)
1 LU6428001 CD ASSY WIN7 FOR CHN (Windows7)
1 LU6430001 CD ASSY WIN7 FOR KOR (Windows7)
1 LU6627001 CDROM ASSY, HL-3045CN/3075CW
1 LU6628001 CD ASSY, HL-3040CN/3070CW EXCEPT FOR CHN/TUR/KOR/RUS/CEE
1 LU6629001 CD ASSY FOR TUR/RUS/CEE
1 LU6630001 CD ASSY FOR CHN
1 LU6632001 CD ASSY FOR KOR
2 LU6077001 SET GUIDE, HL-3040CN FOR US/CAN/UK/ARL/ISR/GUL/SGP/IND
2 LU6078001 SET GUIDE, HL-3040CN FOR GER/CHE (GERMAN)
2 LU6079001 SET GUIDE, HL-3040CN FOR CAN/CHE/FRA (FRENCH)
2 LU6080001 SET GUIDE, HL-3040CN FOR FRA (DUTCH)
2 LU6081001 SET GUIDE, HL-3040CN FOR CHE/ITA (ITALIAN)
2 LU6082001 SET GUIDE, HL-3040CN FOR IBR/CHL (SPANISH)
2 LU6083001 SET GUIDE, HL-3040CN FOR IBR (PORTUGUESE)
2 LU6084001 SET GUIDE, HL-3040CN FOR PND (NORWEGIAN)
2 LU6085001 SET GUIDE, HL-3040CN FOR PND (SWEDISH)
2 LU6086001 SET GUIDE, HL-3040CN FOR PND (DANISH)
2 LU6087001 SET GUIDE, HL-3040CN FOR PND (FINNISH)
2 LU6088001 SET GUIDE, HL-3040CN FOR RUS
2 LU6089001 SET GUIDE, HL-3040CN FOR CEE (CZECH/HUNGARIAN/POLISH)
2 LU6090001 SET GUIDE, HL-3040CN FOR CEE (ENGLISH/BULGARIAN/ROMANIAN/SLOVAK)
2 LU6091001 SET GUIDE, HL-3040CN FOR TUR
2 LU6092001 SET GUIDE, HL-3070CW FOR US/CAN/UK/ARL/GUL/SGP/IND (ENGLISH)
2 LU6093001 SET GUIDE, HL-3070CW FOR GER/CHE (GERMAN)
2 LU6094001 SET GUIDE, HL-3070CW FOR CAN/CHE/FRA (FRENCH)
2 LU6095001 SET GUIDE, HL-3070CW FOR FRA (DUTCH)
2 LU6096001 SET GUIDE, HL-3070CW FOR CHE/ITA (ITALIAN)
2 LU6097001 SET GUIDE, HL-3070CW FOR ARG/CHL/IBR (SPANISH)
2 LU6098001 SET GUIDE, HL-3070CW FOR IBR (PORTUGUESE)
2 LU6099001 SET GUIDE, HL-3070CW FOR PND (NORWEGIAN)
2 LU6100001 SET GUIDE, HL-3070CW FOR PND (SWEDISH)
2 LU6101001 SET GUIDE, HL-3070CW FOR PND (DANISH)
2 LU6102001 SET GUIDE, HL-3070CW FOR PND (FINNISH)
2 LU6104001 SET GUIDE, HL-3070CW FOR CEE (CZECH/HUNGARIAN/POLISH)
2 LU6105001 SET GUIDE, HL-3070CW FOR CEE (ENGLISH/BULGARIAN/ROMANIAN/SLOVAK)
2 LU6106001 SET GUIDE, HL-3070CW FOR TUR
2 LU6225001 SET GUIDE, HL-3040CN FOR CHN
2 LU6226001 SET GUIDE, HL-3070CW FOR CHN
2 LU6635001 SET GUIDE, HL-3045CN FOR US/CAN/ARL (ENGLISH)
2 LU6636001 SET GUIDE, HL-3045CN FOR CAN (FRENCH)
2 LU6655001 SET GUIDE, HL-3075CW FOR US/CAN/ARL (ENGLISH)
2 LU6656001 SET GUIDE, HL-3075CW FOR CAN (FRENCH)
3 LU6123001 DRUM CLEANING SHEET KIT (SP)
4 LJ9803001 USB CABLE 2.0
LJ9803001 USB Cable Feb-00
New
LJ9803001 (New) 3-4 Day Lead
$43.52



5 LU6542001 DRM COVER BCL ASSY(SP) HL-3040CN/3045CN/ 84E201/203 3070CW/3075CW
15. ACCESSORIES parts diagram - Brother HL-3040CN HL-3045CN HL-3070CW HL-3075CW Parts
16. PACKING MATERIALS
1 LU6163001 CARTON, HL-3040CN FOR US
1 LU6167001 CARTON, HL-3040CN FOR CAN
1 LU6172001 CARTON, HL-3040CN FOR CHL
1 LU6174001 CARTON, HL-3040CN FOR UK/ISR/RUS/PND/CEE
1 LU6211001 CARTON, HL-3040CN FOR GER/CHE
1 LU6212001 CARTON, HL-3040CN FOR FRA
1 LU6213001 CARTON, HL-3040CN FOR ITA/IBR
1 LU6287001 CARTON, HL-3070CW FOR US
1 LU6291001 CARTON, HL-3070CW FOR CAN
1 LU6293001 CARTON, HL-3070CW FOR ARG/CHL
1 LU6325001 CARTON, HL-3070CW FOR GER/UK/CHE/ITA/PND/FRA/IBR/CEE
1 LU6336001 CARTON, HL-3040CN FOR ARL
1 LU6387001 CARTON, HL-3040CN FOR TUR
1 LU6391001 CARTON, HL-3040CN FOR CHN
1 LU6397001 CARTON, HL-3070CW FOR CHN
1 LU6407001 CARTON, HL-3070CW FOR ARL
1 LU6411001 CARTON, HL-3070CW FOR TUR
1 LU6448001 CARTON, HL-3040CN FOR KOR
1 LU6550001 CARTON, HL-3040CN FOR SGP/GUL/IND
1 LU6551001 CARTON, HL-3070CW FOR SGP/GUL/IND
1 LU6589001 CARTON, HL-3070CW FOR IND
1 LU6590001 CARTON, HL-3040CN FOR IND
1 LU6639001 CARTON, HL-3045CN FOR US
1 LU6647001 CARTON, HL-3045CN FOR ARL
1 LU6649001 CARTON, HL-3045CN FOR CAN
1 LU6657001 CARTON, HL-3075CW FOR US
1 LU6665001 CARTON, HL-3075CW FOR CAN
1 LU6668001 CARTON, HL-3075CW FOR ARL
2 LU5659001 POLYSTYRENE PAD ASSY
3 LU6051001 PE BAG 900X900H
4 LU5662001 OPTION CARTON
5 LU6110001 WASTE TONER BOX LOCK
6 LU6235001 PAD PAPER
7 LU6423001 FIXING CARTON
8 LU6700001 CHINA ENERGY LABEL, HL-3040CN FOR CHN
8 LU6701001 CHINA ENERGY LABEL, HL-3070CW FOR CHN
8 LY1694001 CHINA ENERGY LABEL, HL-4150CDN FOR CHN
8 LY1695001 CHINA ENERGY LABEL, HL-4570CDW FOR CHN HL-3040CN/3045CN/ 84E201/203 3070CW/3075CW

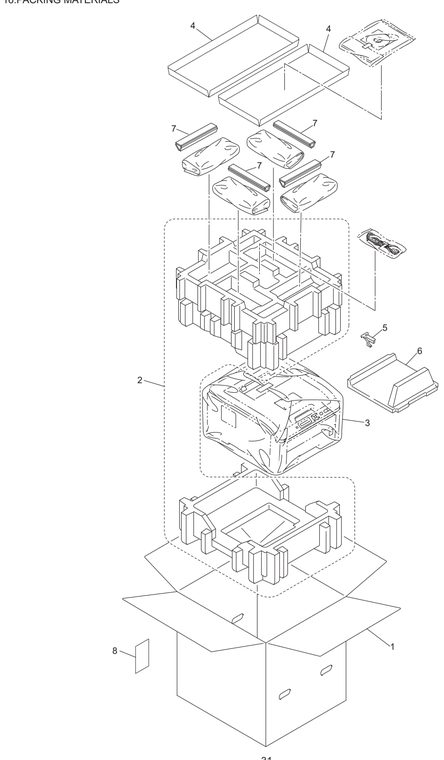

HL3040 Packing Materials Parts Diagram

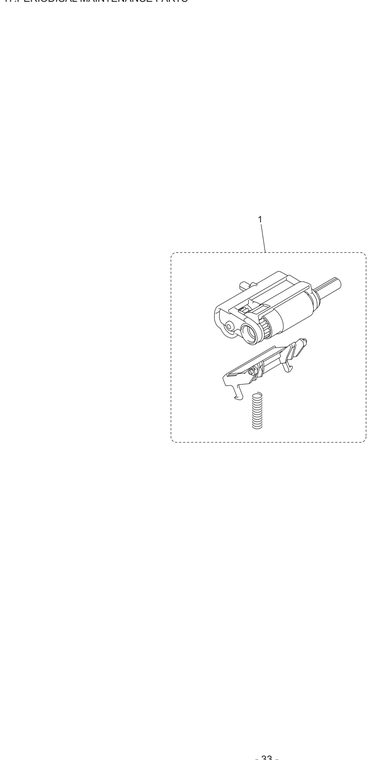

17. PERIODICAL MAINTENANCE PARTS
1 LU6068001 PAPER FEEDING KIT (SP) HL-3040CN/3045CN/ 84E201/203 3070CW/3075CW
LU6068001 Paper Feeding Kit
New
LU6068001 (New)
$37.00

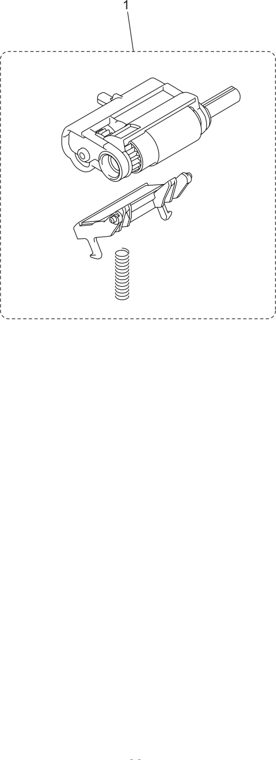

17. PERIODICAL MAINTENANCE PARTS parts diagram - Brother HL-3040CN HL-3045CN HL-3070CW HL-3075CW Parts
