Brother LT-400 Parts






Please call for parts assistance

1. LOWER TRAY PCB PR99152
1 LJ8015001 LOWER TRAY PCB ASSY B512055
2 LJ2008001 CABLE, 6PIN
3 087320616 TAPTITE, CUP S M3X6 MODEL LT-400 84U-X01-100
1. LOWER TRAY PCB PR99152 parts diagram - Brother LT-400 Parts

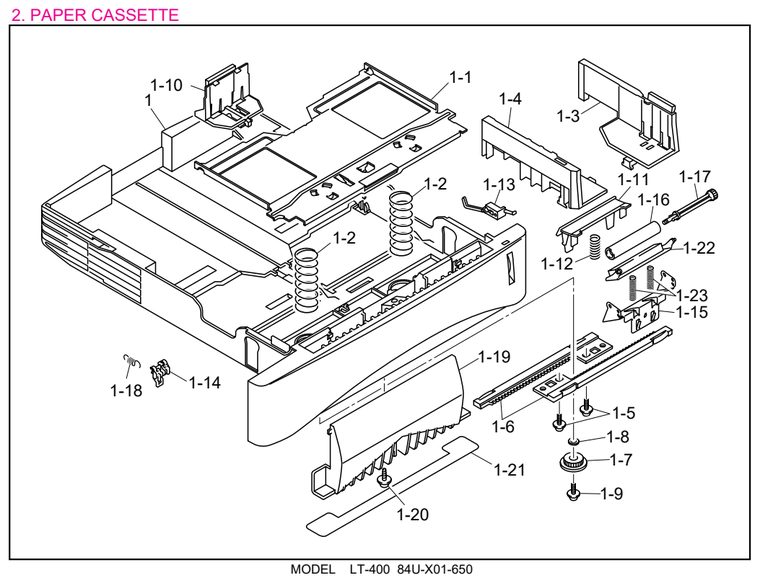

2. PAPER CASSETTE
1 LE1162001 PAPER TRAY ASSY, LGL (SP)
1 LJ4181001 PAPER TRAY ASSY, A4 (SP)
1-1 LJ4537001 PRESSURE PLATE ASSY, LGL
1-1 UL9074001 PRESSURE PLATE ASSY, A4
1-2 UL9077001 PRESSURE PLATE SPRING
1-3 UL9078001 SIDE GUIDE L
1-4 UL9079001 SIDE GUIDE R
1-5 U73515001 TAPTITE, CUP B M2.6X5
1-6 UL9080001 SIDE GUIDE RACK
1-7 UL9081001 SIDE GUIDE GEAR
1-8 UL9082001 FRICTION SPRING
1-9 087310815 TAPTITE, CUP B M3X8
1-10 UL9083001 REAR PAPER GUIDE
1-11 UL9084001 SEPARATION PAD HOLDER ASSY
UL9084001 Separation Pad - Cassette
New
UL9084001 (New)
$31.00



1-12 UL9090001 SEPARATION PAD SPRING
1-13 UL9091001 PAPER INDICATOR
1-14 UL9092001 LOCK LEVER
1-15 LJ4196001 PRESSURE ROLLER HOLDER, A4
1-15 LJ4534001 PRESSURE ROLLER HOLDER, LGL
1-16 LJ4195001 PRESSURE ROLLER COLLAR
1-17 LJ4226001 PRESSURE ROLLER SHAFT
1-18 UL9095001 HELICAL EXTENSION SPRING
1-19 LJ2061001 PAPER TRAY COVER
1-20 UF8709001 TAPTITE, TORX PAN B M3X8
1-21 LJ4272001 TRAY COVER FILM
1-22 LJ4221001 SCRATCH SPONGE HOLDER ASSY
1-23 LJ4200001 SCRATCH SPONGE SPRING MODEL LT-400 84U-X01-650 T/I NO. PR99152

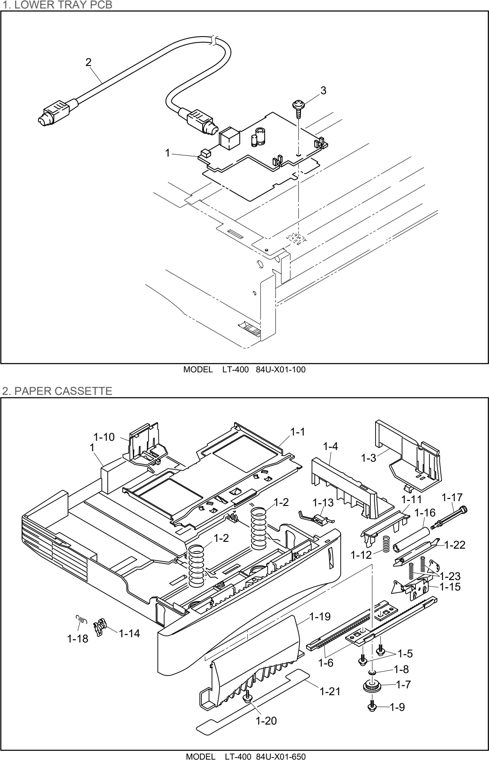

2. PAPER CASSETTE parts diagram - Brother LT-400 Parts

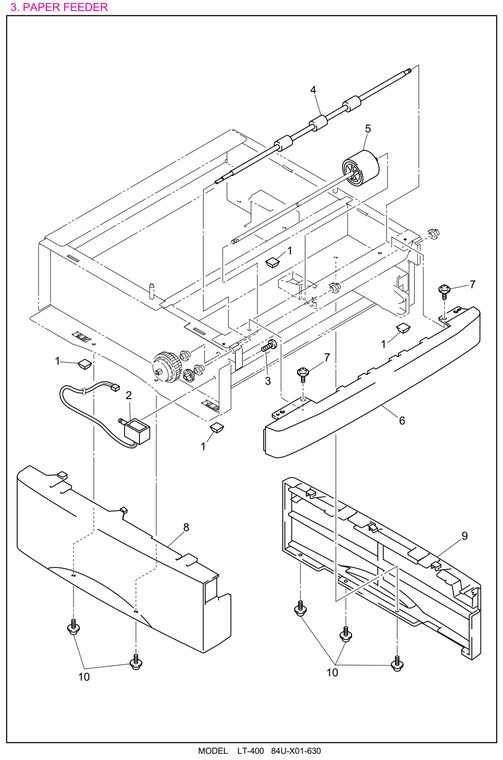

3. PAPER FEEDER
1 UL8507001 RUBBER FOOT
2 LJ4069001 SOLENOID ASSY
3 000300415 SCREW, BIND M3X4
4 LJ2018001 PAPER FEED ROLLER ASSY
5 UL9066001 PAPER PICK UP ROLLER ASSY
UL9066001 Pickup Roller
New
UL9066001 (New)
$29.00



6 LJ2026001 FRONT COVER ASSY
7 087320616 TAPTITE, CUP S M3X6
8 LJ2031001 SIDE COVER L
9 LJ2032001 SIDE COVER R
10 087321015 TAPTITE, CUP S M3X10 MODEL LT-400 84U-X01-630

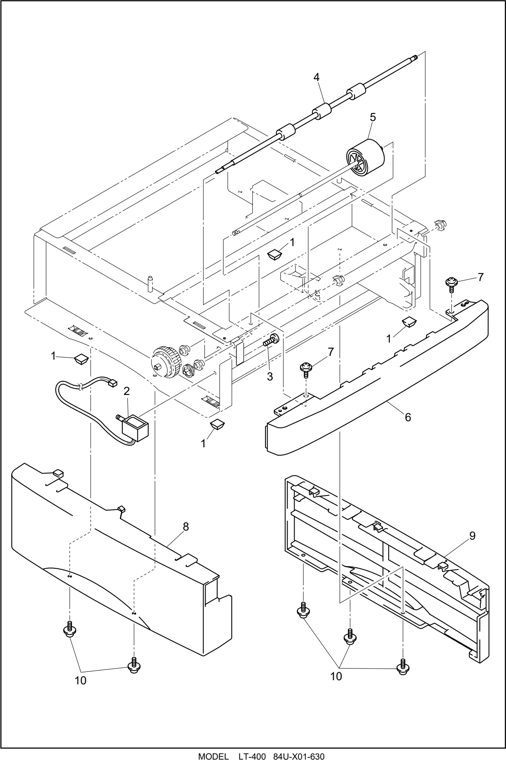

3. PAPER FEEDER parts diagram - Brother LT-400 Parts

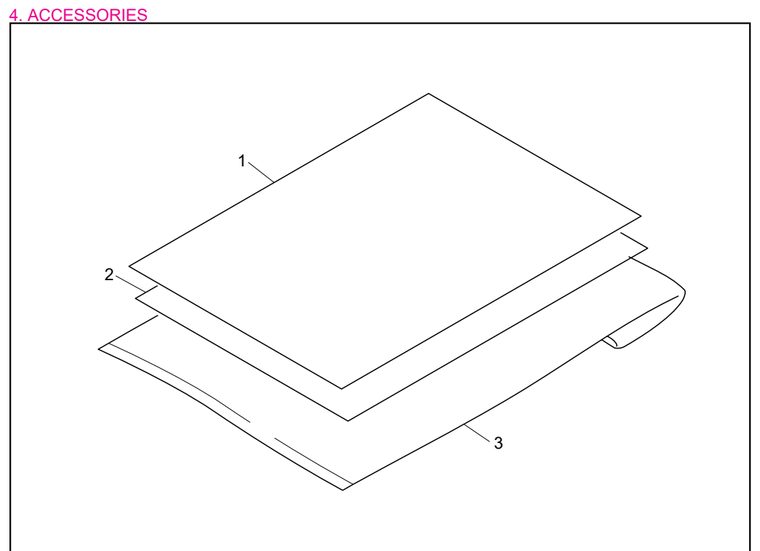

4. ACCESSORIES
1 LJ2037001 SET GUIDE, US (PRINTER)
1 LJ2057001 SET GUIDE, EU (PRINTER)
2 LJ2063001 SET GUIDE, US (MFC)
2 LJ2064001 SET GUIDE, EU (MFC)
3 UE2014001 BAG, 215X350H MODEL LT-400 84U-X01-910

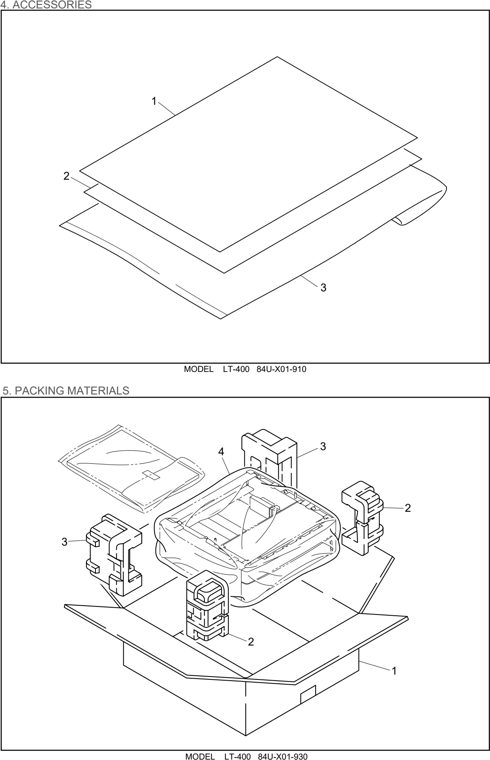

4. ACCESSORIES parts diagram - Brother LT-400 Parts

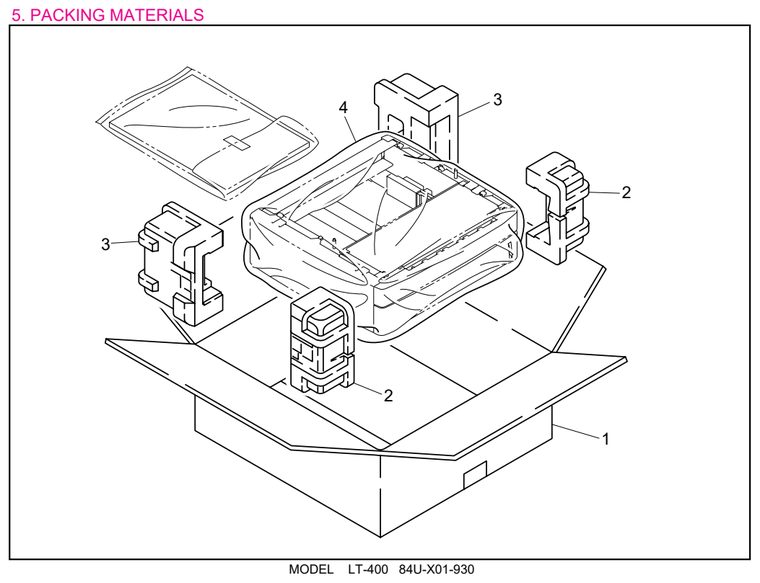

5. PACKING MATERIALS
1 LL0024001 CARTON, US
1 LL0025001 CARTON, EU
2 LL0019001 STYROFOAM PAD, FRONT (LGL)
2 LL0026001 STYROFOAM PAD, FRONT (A4)
3 LL0020001 STYROFOAM PAD, REAR (LGL)
3 LL0023001 STYROFOAM PAD, REAR (A4)
4 LL0021001 BAG, 550X650H MODEL LT-400 84U-X01-930
LT-400 Packing Materials Parts Diagram
