Brother MFC-L6900DW Parts






Please call for parts assistance

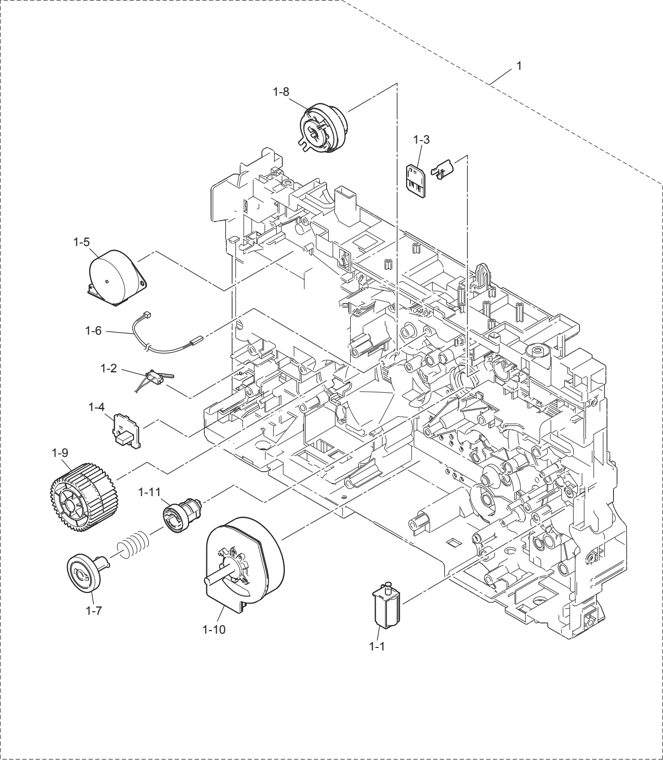

1 MFC L6900DW FRAME L&DRIVE UNIT

1 D009K6001 MAIN FRAME L ASSY (SP) MFC-L6900DW,
 MFC-L6900DWG, MFC-L6900DWX

1 D009K7001 MAIN FRAME L ASSY (SP) MFC-L6902DW, MFC-L6950DW, MFC-L6970DW

1-1 LU9352001 MP SOLENOID

1-2 D000YK001 BACK COVER/DUPLEX TRAY SENSOR HARNESS

1- 4 D0001C001 EXTERNAL TEMPERATURE/HUMIDITY SENSOR

1-5 D00054001 EJECT MOTOR

1-6 D001BA001 INTERNAL TEMPERATURE SENSOR

1-7 LY4382001 DEVELOP JOINT GEAR 37

1-8 LY4408001 DEVELOP CLUTCH 51R

1-9 LY4450001 FUSER DRIVE GEAR 39

1-10 D000TC001 PAPER FEED MOTOR MFC-L6900DW, MFC-L6900DWG, MFC-L6900DWX, MFC-L6902DW, MFC-L6950DW, MFC-L6970DW

1-11 LY4380001 DEVELOP JOINT MFC-L6900DW, FC-L6900DWG, MFC-L6900DWX

1-11 D001Y5001 DEVELOP JOINT MFC-L6902DW, MFC-L6950DW, MFC-L6970DW

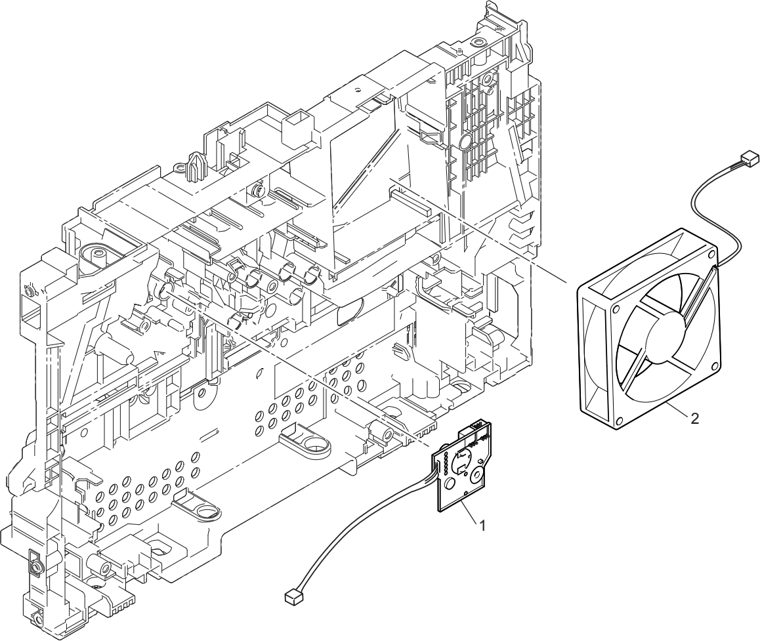

2. MFC L6900DW FRAME R UNIT

1 D0000M002 TONER LED PCB ASSY

2 MAIN FAN

Brother MFC L6900DW FRAME R UNIT

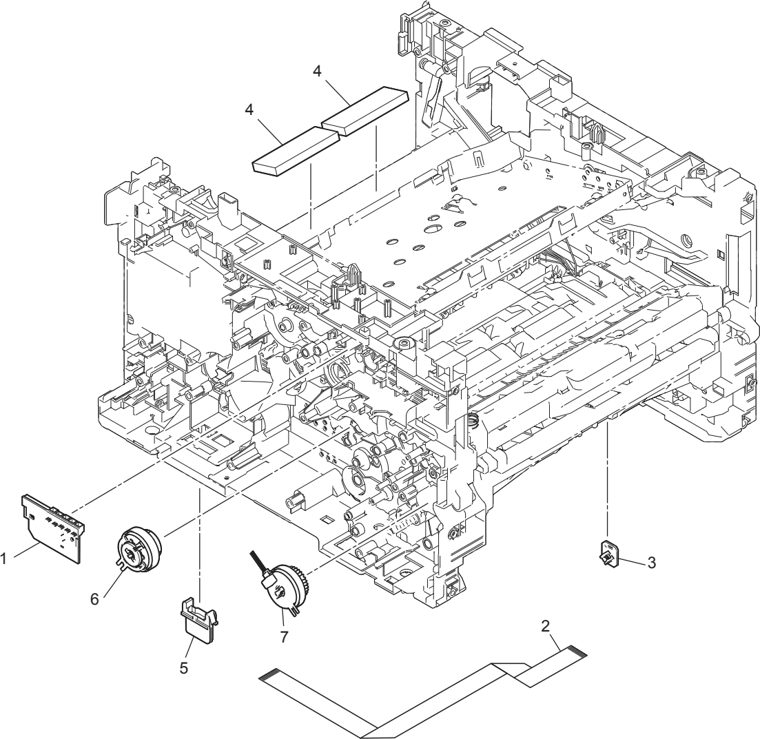

3. MFC L6900DW FRAME

1 D0000N001 RELAY FRONT PCB ASSY

2 D0000U001 MAIN HVPS FLAT CABLE

3 D0050V001 T1 PAPER FEED SENSOR PCB ASSY

4 D00RH8001 2 FILTER

5 LM9266001 LT/TT CONNECTOR

6 LY4332001 REGISTRATION CLUTCH

7 LY4335001 T1 PICKUP CLUTCH

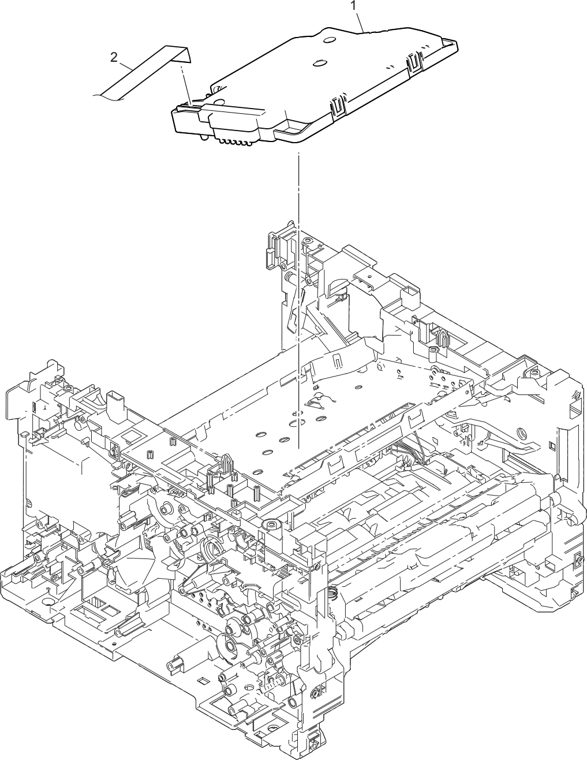

4. MFC L6900DW LASER UNIT

1 D002ZG001 LASER UNIT (SP) MFC-L6800DW, MFC-L6900DW, MFC-L6900DWG, MFC-L6900DWX, MFC-L6902DW, MFC-L6950DW, MFC-L6970DW

2 D00010001 FFC HARNESS MAIN-LD DL
Brother MFC L6900DW LASER UNIT

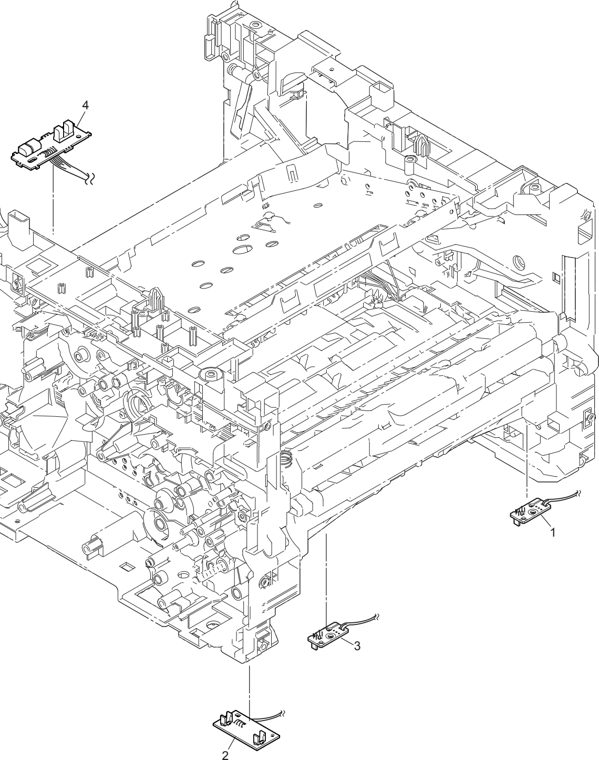

5. MFC L6900DW PAPER FEEDER

1 LV0789001 MP PAPER EMPTY SENSOR PCB ASSY

2 D00510001 REGISTRATION FRONT/REARSENSOR PCB ASSY

3 D001CW001 PAPER EMPTY SENSOR PCB ASSY MFC-L6900DW, MFC-L6900DWG, MFC-L6900DWX, MFC-L6902DW, MFC-L6950DW, MFC-L6970DW

4 D005KT001 EJECT SENSOR PCB ASSY
Brother MFC L6900DW PAPER FEEDER

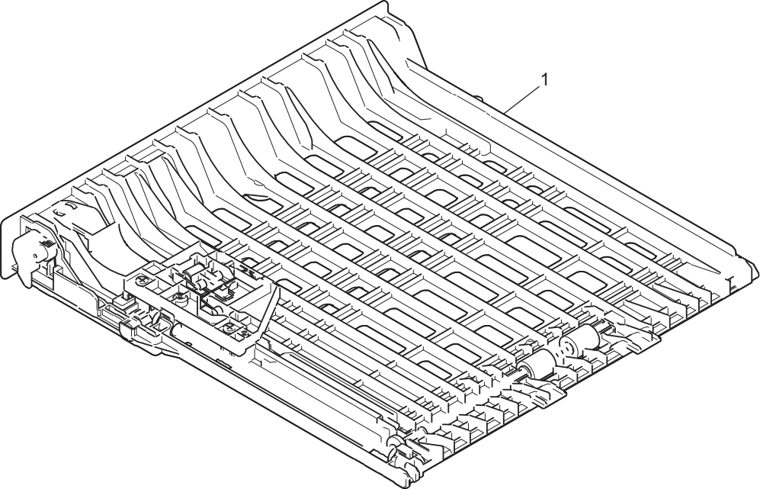

6. MFC L6900DW DX (Duplex)

1 D008UJ002 DUPLEX TRAY LTR(SP) MFC-L6900DW, MFC-L6900DWG, MFC-L6900DWX

1 D008UK002 DUPLEX TRAY UNIVERSAL(SP) MFC-L6902DW

1 D008UG002 DUPLEX TRAY A4(SP) MFC-L6950DW, MFC-L6970DW

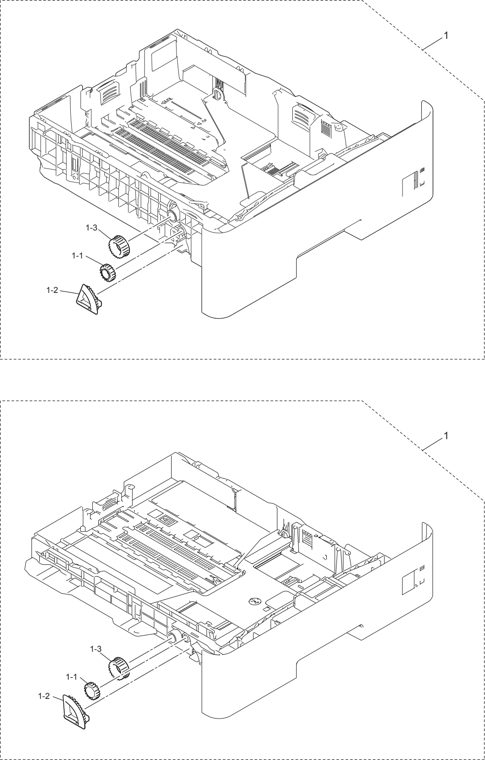

7. MFC L6900DW PAPER CASSETTE

1 D00690002 PAPER TRAY (SP) MFC-L6900DW, MFC-L6900DWG, MFC-L6900DWX, MFC-L6902DW, MFC-L6950DW,  MFC-L6970DW

1-1 LU9365001 IDLE GEAR 50 Z18M10 MFC-L6900DW, MFC-L6900DWG,MFC-L6900DWX, MFC-L6902DW, MFC-L6950DW, MFC-L6970DW

1-2 LY4516001 LIFT GEAR Z48M10 MFC-L6900DW, MFC-L6900DWG, MFC-L6900DWX, MFC-L6902DW, MFC-L6950DW, MFC-L6970DW

1-3 LY4243001 GEAR Z22M10 MFC-L6900DW, MFC-L6900DWG, MFC-L6902DW, MFC-L6950DW, MFC-L6970DW
Brother MFC L6900DW PAPER CASSETTE

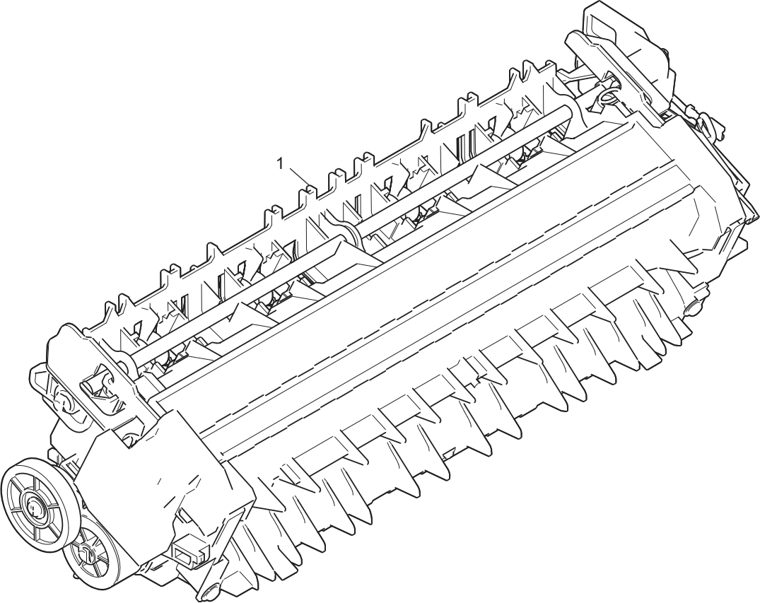

8. MFC L6900DW FUSER UNIT

1 D008AK001 FUSER UNIT (SP) MFC-L6900DW, MFC-L6900DW , MFC-L6900DWG, MFC-L6900DWX

1 D008AM001 FUSER UNIT (SP) MFC-L6902DW

1 D0096U001 FUSER UNIT (SP) MFC-L6950DW, MFC-L6970DW

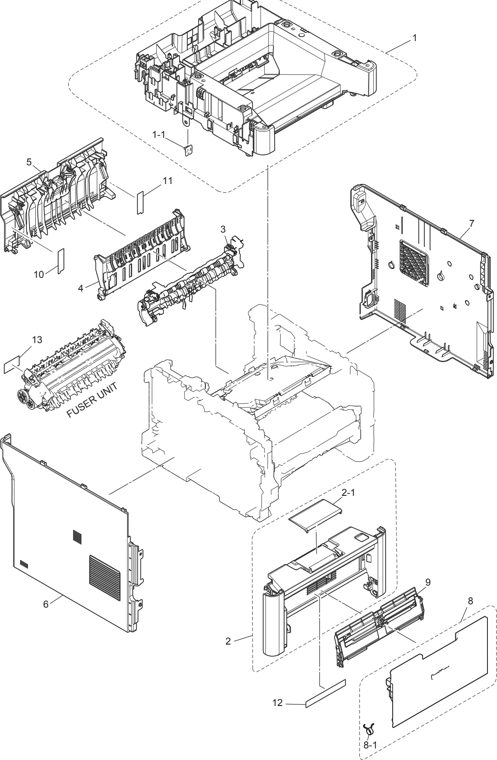

9. MFC L6900DW COVERS & LABELS

1 D008UA002 JOINT COVER ASSY DLFB(SP) MFC-L6900DW, MFC-L6900DWG, MFC-L6900DWX, MFC-L6902DW, MFC-L6950DW, MFC-L6970DW

1-1 D000CX001 STACK SENSOR PCB ASSY DCP-L6600DW, MFC-L6800DW, MFC-L6900DW, MFC-L6900DWG, MFC-L6900DWX, MFC-L6902DW, MFC-L6950DW, MFC-L6970DW

2 D003UA002 FRONT COVER ASSY MFC-L6900DW, MFC-L6900DWG, MFC-L6900DWX, MFC-L6902DW, MFC-L6950DW

2 D000U4002 FRONT COVER ASSY MFC-L6970DW

2-1 D0005D004 PAPER STOPPER MFC-L6900DW, MFC-L6900DWG, MFC-L6900DWX, MFC-L6902DW, MFC-L6950DW, MFC-L6970DW

3 D005WD001 FUSER COVER

4 D00FF5001 OUTER CHUTE chg

5 D001BB002 BACK COVER MFC-L6900DW, MFC-L6900DWG, MFC-L6900DWX, MFC-L6902DW, MFC-L6950DW, MFC-L6970DW

6 D000U2002 SIDE COVER L MFC-L6900DW, L6900DWG, MFC-L6900DWX, MFC-L6902DW, MFC-L6950DW, MFC-L6970DW

7 D000U0002 SIDE COVER R MFC-L6900DW, MFC-L6900DWG, MFC-L6900DWX, MFC-L6902DW, MFC-L6950DW, MFC-L6970DW

8 D008GG002 MP TRAY COVER ASSY SP MFC-L6900DW, MFC-L6900DWG, MFC-L6900DWX, MFC-L6902DW, MFC-L6950DW, MFC-L6970DW

8-1 D007PP001 MP DAMPER SPRING MFC-L6900DW, MFC-L6900DWG, MFC-L6900DWX, MFC-L6902DW, MFC-L6950DW, MFC-L6970DW

9 D001DW002 MP PAPER GUIDE ASSY MFC-L6900DW, MFC-L6900DWG, MFC-L6900DWX, MFC-L6902DW, MFC-L6950DW, MFC-L6970DW

12 D002RV001 LABEL CAUTION FRONT 14X130 US1 MFC-L6900DW FOR USA/MEX

12 D003JF001 LABEL CAUTION FRONT 14X130 MFC-L6900DWG

12 D002RV001 LABEL CAUTION FRONT 14X130 US1 MFC-L6900DWX

12 D003JF001 LABEL CAUTION FRONT 14X130 MFC-L6902DW,
MFC-L6950DW, MFC-L6970DW

13 D004VK001 LABEL REAR JAM 17X55 DL
Brother MFC L6900DW COVERS & LABELS

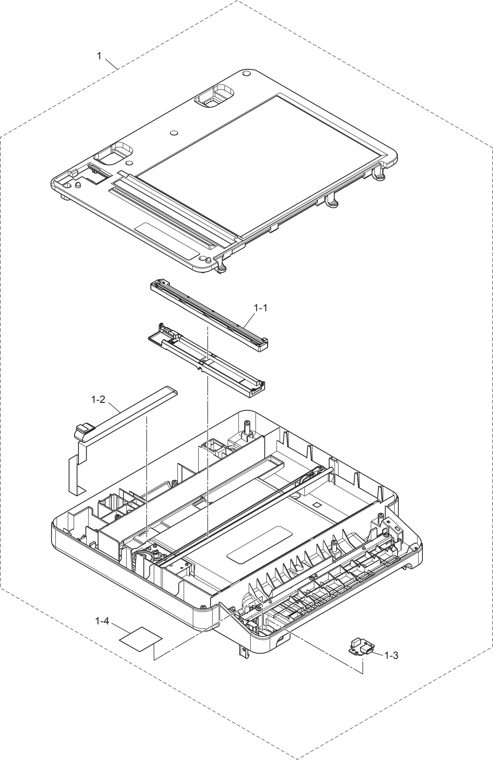

10. MFC L6900DW DOCUMENT SCANNER

1 D016TF002 DOCUMENT SCANNER UNIT(SP)2 *1 MFC-L6900DW, MFC-L6900DWG, MFC-L6900DWX, MFC-L6902DW, MFC-L6950DW, MFC-L6970DW

1-2 D000KY002 FIRST SIDE CIS FLAT CABLE MFC-L6900DW, MFC-L6900DWG, MFC-L6900DWX, MFC-L6902DW, MFC-L6950DW, MFC-L6970DW

1-3 LV0531001 USB HOST PCB ASSY

1-4 D0021V001 USB PROTECTION SHEET
1 On the FB FG harness of DOCUMENT SCANNER UNIT(SP)2,
Screw cup M3x8(Black)] its screw and terminal was changed as follows.
Since the screw head of the screw cup M3x8 screw (Black) will interfere with the
new terminal of the FB FG harness, this screw cannot be used.
Therefore DOCUMENT SCANNER UNIT(SP)2 include the new Screw bind M3x8 in it.
And this new Screw bind M3x8 can be used for both new and old terminal.
Brother MFC L6900DW DOCUMENT SCANNER

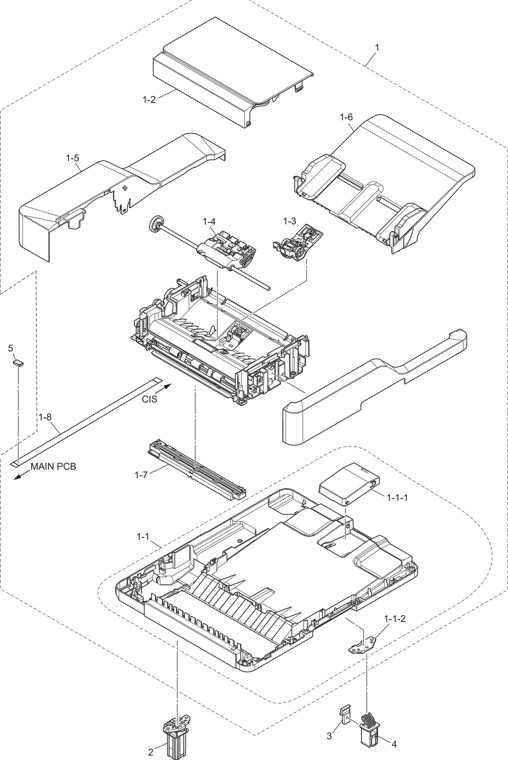

11. MFC L6900DW & DOCUMENT COVER

1 D0167U002 ADF UNIT(SP) MFC-L6900DW CHG, MFC-L6900DWG, MFC-L6900DWX, MFC-L6902DW, MFC-L6950DW, MFC-L6970DW

1-1 D001T4002 DOCUMENT COVER ASSY MFC-L6900DW, MFC-L6900DWG, MFC-L6900DWX, MFC-L6902DW, MFC-L6950DW, MFC-L6970DW

1-1-1 D000UP002 DOCUMENT STOPPER MFC-L6900DW, MFC-L6900DWG, MFC-L6900DWX, MFC-L6902DW, MFC-L6950DW, MFC-L6970DW

1-1-2 LS8141008 HINGE ARM R MFC-L6900DW, MFC-L6900DWG,MFC-L6900DWX, MFC-L6902DW, MFC-L6950DW, MFC-L6970DW

1-2 D014MU002 ADF COVER ASSY MFC-L6900DW, MFC-L6900DWG, MFC-L6900DWX, MFC-L6902DW, MFC-L6950DW, MFC-L6970DW CHG

1-3 D001R9001 ADF SEPARATION HOLDER ASSY

1-4 D00227001 DOCUMENT SEPARATE ROLLER ASSY MFC-L6900DW, MFC-L6900DWG, MFC-L6900DWX, MFC-L6902DW, MFC-L6950DW, MFC-L6970DW

1-5 D000UX002 GEAR COVER MFC-L6900DW, MFC-L6900DWG, MFC-L6900DWX, MFC-L6902DW, MFC-L6950DW, MFC-L6970DW

1-6 D008UC002 DOCUMENT SUB TRAY(SP) MFC-L6900DW, MFC-L6900DWG, MFC-L6900DWX, MFC-L6902DW, MFC-L6950DW, MFC-L6970DW

1-7 LT3308001 SECOND SIDE CIS UNIT MFC-L6900DW, MFC-L6900DWG, MFC-L6900DWX, MFC-L6902DW, MFC-L6950DW, MFC-L6970DW

1-8 D000L3001 SECOND SIDE CIS FLAT CABLE MFC-L6900DW, MFC-L6900DWG, MFC-L6900DWX,MFC-L6902DW, MFC-L6950DW, MFC-L6970DW

2D00M4G002 HINGE L ASSY MFC-L6900DW, MFC-L6900DWG, MFC-L6900DWX, MFC-L6902DW, MFC-L6950DW, MFC-L6970DW3

3 LS8155008 HINGE R SUPPORT MFC-L6900DW, MFC-L6900DWG, MFC-L6900DWX, MFC-L6902DW, MFC-L6950DW, MFC-L6970DW

4 LX5180008 HINGE R MFC-L6900DW, MFC-L6900DWG, MFC-L6900DWX, MFC-L6902DW, MFC-L6950DW, MFC-L6970DW, MFC-L6900DW , MFC-L6900DWG, MFC-L6900DWX, MFC-L6902DW, MFC-L6950DW, MFC-L6970DW

5 D00221001 GUIDE SPONGE MFC-L6900DW ,MFC-L6900DWG, MFC-L6900DWX, MFC-L6902DW, MFC-L6950DW, MFC-L6970DW

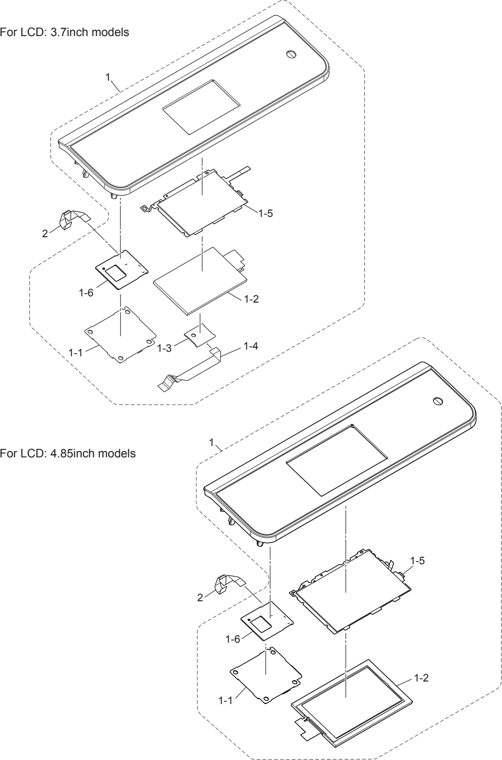

12. MFC L6900DW PANEL

1-1 D000JT001 PANEL PCB MFC-L6900DW, MFC-L6900DWG, MFC-L6900DWX, MFC-L6902DW, MFC-L6950DW, MFC-L6970DW

1-2 A63291001 LCD DCP-L5500D, DCP-L5500DN, DCP-L5502DN, DCP-L5600DN, DCP-L5602DN, DCP-L5650DN, DCP-L5652DN, MFC-8530DN, ,MFC-8535DN,MFC-8540DN, MFC-L5700DN, MFC-L5700DW,MFC-L5702DW, MFC-L5755DW, MFC-L5800DW,MFC-L5802DW, MFC-L5850DW, MFC-L5900DW, MFC-L5902DW

1-2 A62293001 LCD MFC-L5750DW, DCP-L6600DW, MFC-L6700DW, MFC-L6702DW, MFC-L6750DW, MFC-L6800DW, MFC-L6900DW, MFC-L6900DWG, MFC-L6900DWX, MFC-L6902DW, MFC-L6950DW, MFC-L6970DW

1-5 D008NX001 TOUCH PANEL ASSY MFC-L6900DW, MFC-L6900DWG, MFC-L6900DWX, MFC-L6902DW, MFC-L6950DW, MFC-L6970DW

1-6 D0000T001 NFC PCB ASSY DCP-L6600DW, MFC-8540DN, MFC-L6800DW, MFC-L6900DW, MFC-L6900DWG, MFC-L6900DWX, MFC-L6902DW, MFC-L6970DW

2 D000JW001 PANEL FLAT CABLE

2 D000JW001 PANEL FLAT CABLE

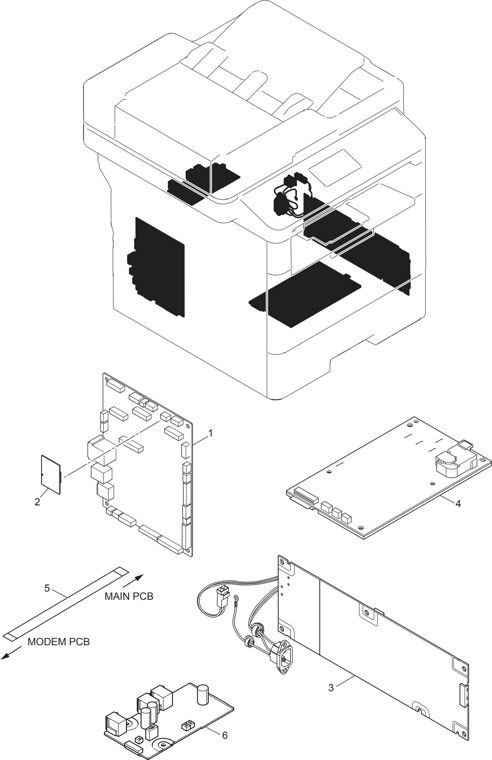

13. MFC L6900DW PCB

1 D000KT001 MAIN PCB ASSY MFC-L6900DW, MFC-L6900DWG, MFC-L6900DWX, MFC-L6902DW, MFC-L6950DW

3 D000JY001 LOW-VOLTAGE POWER SUPPLY PCB ASSY MFC-L6900DW, MFC-L6900DW, FC-L6900DWG, MFC-L6900DWX, MFC-L6902DW, MFC-L6970DW


6 D003X0051 MODEM PCB ASSY MFC-L6900DW, MFC-L6900DWG, MFC-L6900DWX, MFC-L6902DW

6 D003X0052 MODEM PCB ASSY MFC-L6950DW, MFC-L6970DW

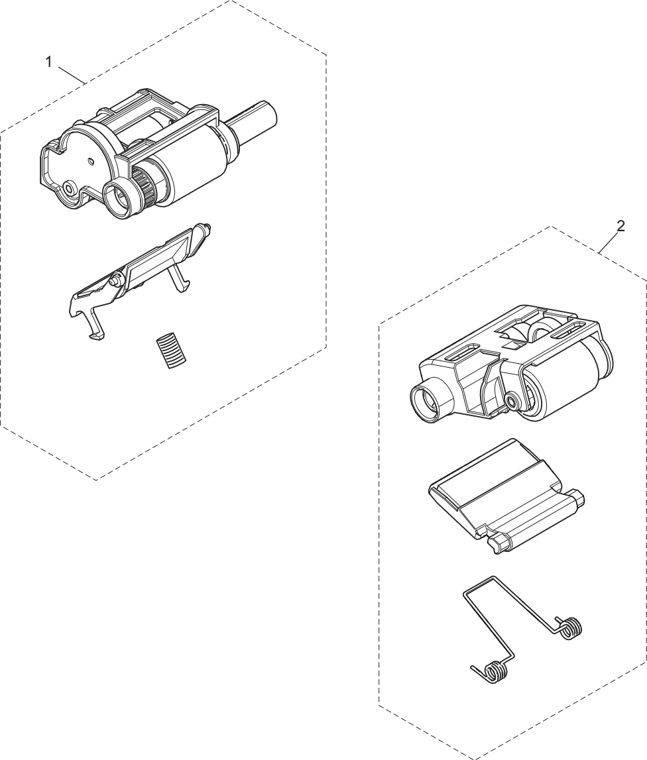

16. MFC L6900DW PERIODICAL MAINTENANCE PART

1 D008GE001 PF KIT 1/2/3/4/5

2 D008GD001 PF KIT MP
Brother MFC L6900DW PERIODICAL MAINTENANCE PART
