Dell 3130CDN & 3130CN Parts






Please call or email for these parts

We have all the parts in-house but the parts catalogs from Dell do not itemize part numbers for all the items shown.

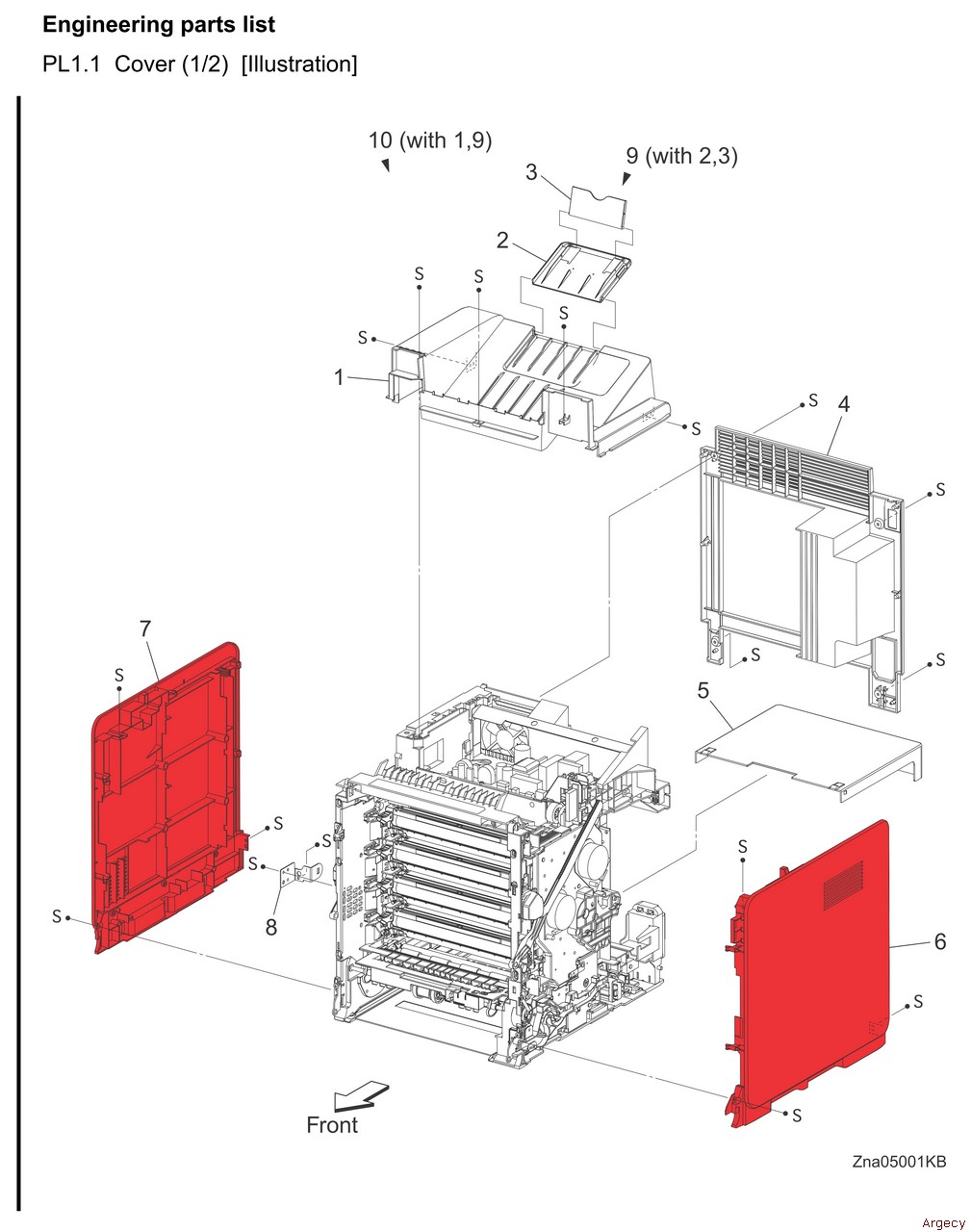

1 COVER TOP

2 COVER EXTENSION 1

3 COVER EXTENSION 2

4 COVER REAR

HH956 Cover 550
New
HH956 (New)
$75.00


HH956 Cover 550
Fully refurbished with 90-day warranty
HH956


6 COVER SIDE R ASSY

7 COVER SIDE L ASSY

8 BRACKET RCB

9 COVER ASSY EXTENDER (with 2,3)

10 COVER ASSY TOP (with 1,9)

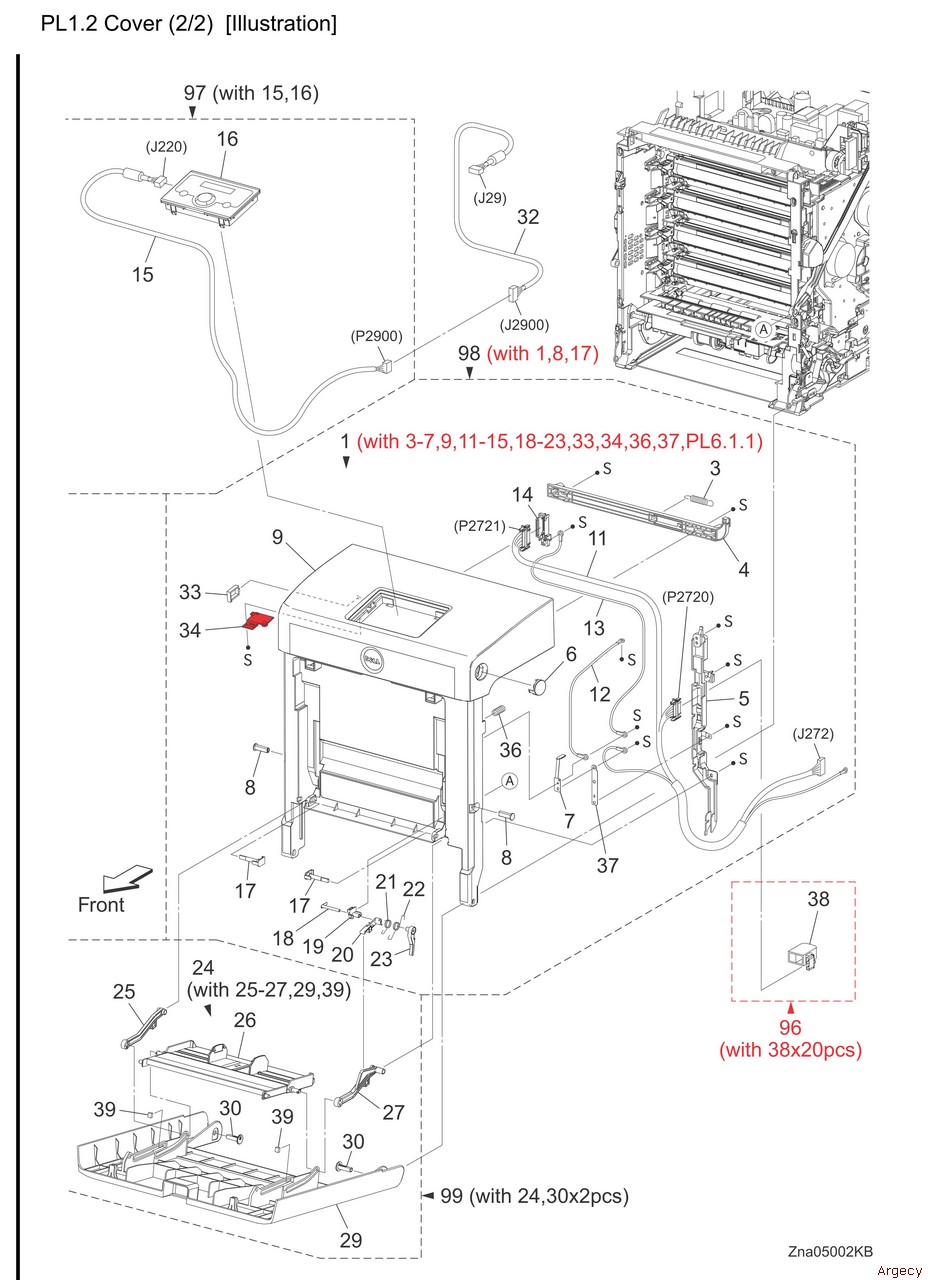

1
T098D Kit Cover Assembly Front
New
T098D (New)
$90.00


(with 3-7,9,11-15,18-23,33,34,36,37,PL6.1.1)
2 - -

3 SPRING LATCH

4 LATCH FRONT

5 COVER HARNESS

6 BUTTON TOP

7 CONTACT FRONT

8 SHAFT PIVOT

9 COVER FRONT ASSY

10 - -

11 HARNESS ASSY FRONT COVER (J272-P2720,P2721,T4322-T43221)

12 HARNESS ASSY FRONT COVER EARTH 1 (T4321-T43210)

13 HARNESS ASSY DRAWER EARTH

14 HOLDER DRAWER

15 HARNESS ASSY OPEPANE (J220-P2900)

16
T103D Kit-operator Panel Us
New
T103D (New)
$189.00


17 PIN PIVOT MSI

18 SHAFT LEVER

19 PLATE PIVOT

20 LEVER MSI 1

21 SPRING LEVER MSI

22 SPRING LEVER LINK

23 LEVER MSI 2

24 COVER ASSY MSI (with 25-27,29,39)

25 LINK MSI L

26 TRAY ASSY MSI BASE

27 LINK MSI R

28 - -

29 COVER MSI

30 SHAFT PIVOT MSI

31 - -

32 HARNESS ASSY ESS (J29-J2900)

33 CLAMP RLWT-4V0

34 BRACKET HARNESS

35 - -

36 SPRING

37 PLATE EARTH FC

38 CAP CONNECTOR DRAWER (Remove the connector when installing the Duplex

39 PAD COVER MSI

96 KIT CAP CONNECTOR DRAWER (with 38x20pcs)

97 KIT OPERATOR PANEL (with 15,16)

98 KIT COVER ASSY FRONT (with 1,8,17)

99
N611D Kit Cover Assembly
New
 N611D (New)
$145.00



P445D Cassette Assembly 250
New
p445d (New)
$189.00

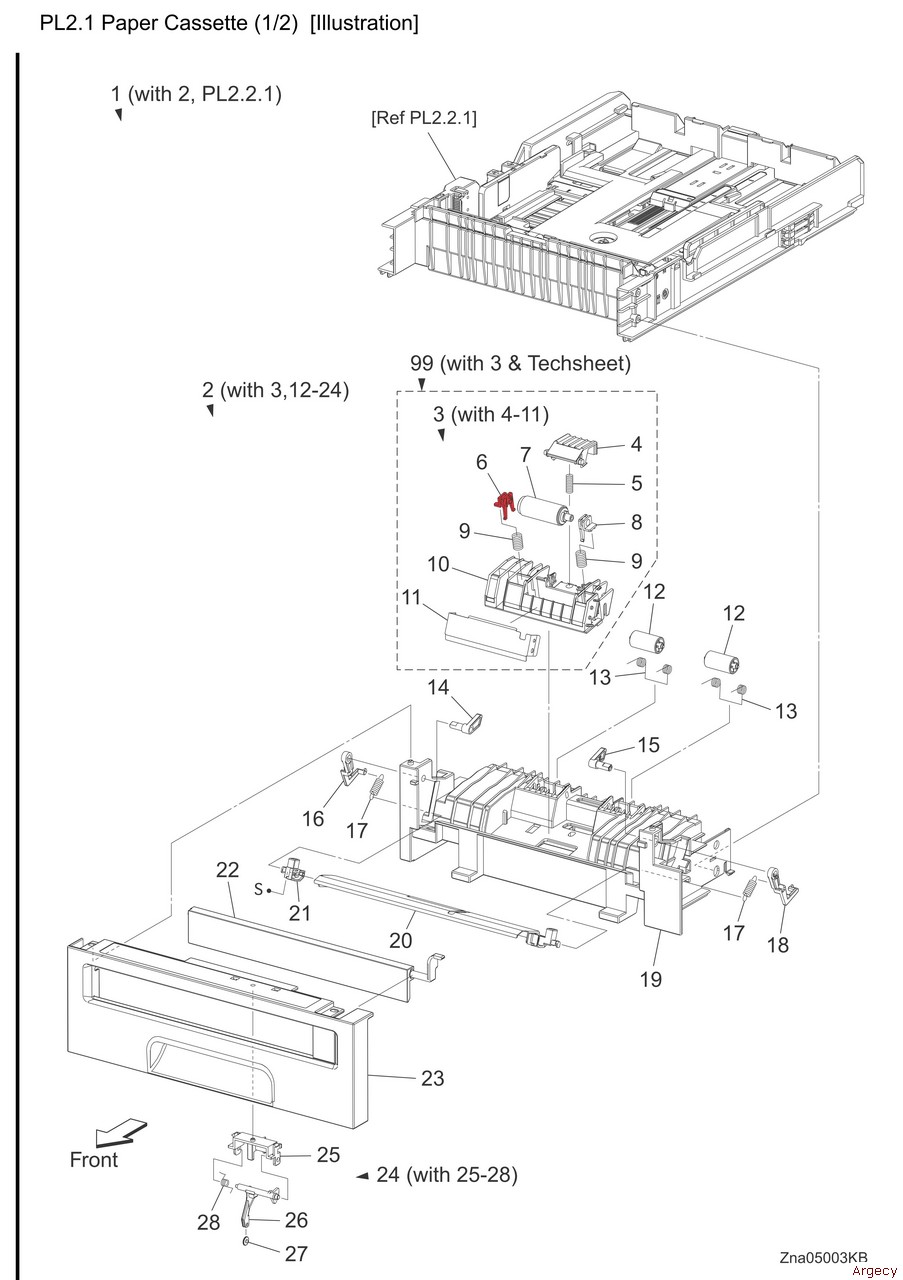

(with 2, PL2.2.1)
2 CASSETTE ASSY FRONT (with 3,12-24)

3 SEPARATOR ROLLER ASSY MSI (with 4-11)

4 CHUTE SEPARATOR

5 SPRING CHUTE

6 BEARING SEPARATOR L

7 SEPARATOR ROLLER MSI

8 BEARING SEPARATOR R

9 SPRING SEPARATOR 200

10 HOLDER SEPARATOR MSI

11 PLATE SEPARATOR

12 ROLL PINCH TURN

13 SPRING PINCH TURN

14 FOLLOWER L

15 FOLLOWER R

16 ARM L

17 SPRING NF MSI

18 ARM R

19 HOUSING BASE FR 250

20 PLATE ASSY BOTTOM

21 HOLDER ASSY MSI L

22 COVER FRONT MSI

23 HANDLE CST 250

24 ACTUATOR ASSY MSI (with 25-28)

25 HOLDER ACTUATOR

26 ACTUATOR NO PAPER MSI

27 ROLL ACTUATOR NO PAPER

28 SPRING NO PAPER

99
P443D KIT SEPARATOR ROLLER ASSY MSI (with 3 & Techsheet)

P445D Cassette Assembly 250
New
p445d (New)
$189.00

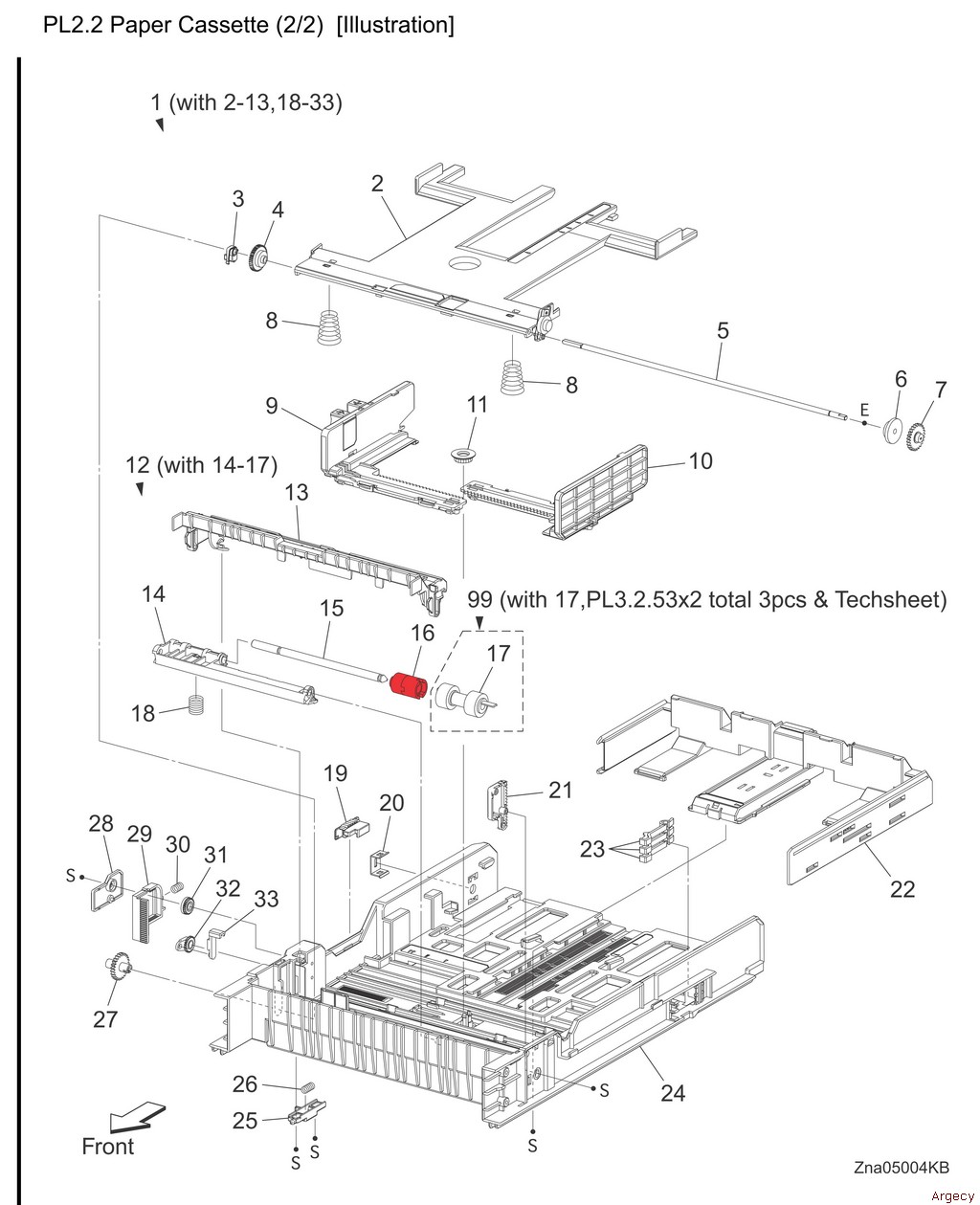

 (with 2-13,18-33)

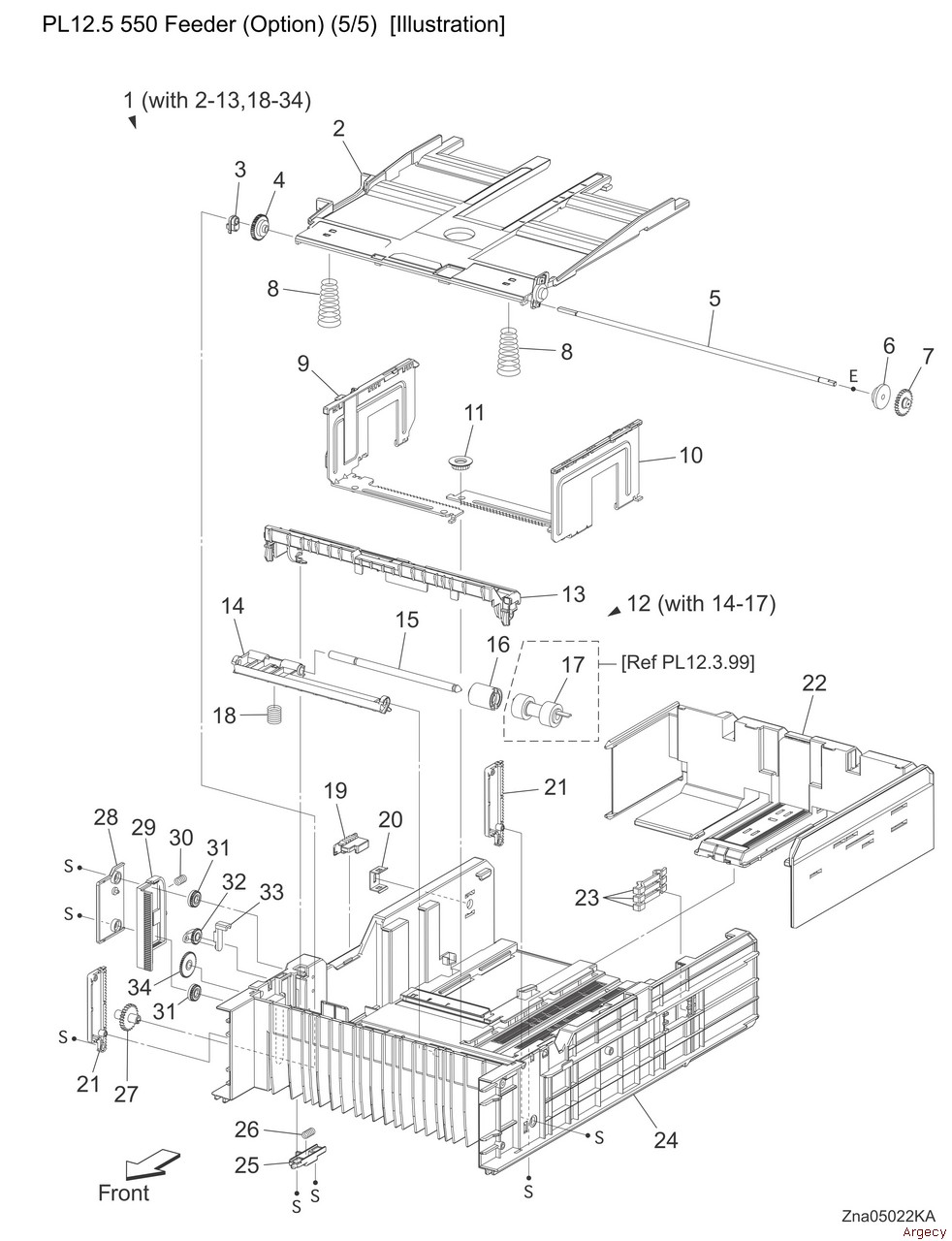

2 PLATE ASSY BTM A4

3 STOPPER PB

4 GEAR BTM LOCK ONEWAY

5 SHAFT PB A4

6 GEAR BTM DMP ONEWAY

7 GEAR PB L

8 SPRING BTM UP 250 A4

9 GUIDE ASSY SIDE R 250

10 GUIDE SIDE L 250

11 GEAR PINION

12 HOLDER ASSY SEPARATOR (with 14-17)

13 CVR SPRTR CST

14 HOLDER SEPARATOR

15 SHAFT SEPARATOR

16 CLUTCH FRICTION SPRTR

17
RG399 Kit Separator & Feed Roller
New
RG399 (New)
$33.00


18 SPRING SEPARATOR

19 SWITCH SIZE SET

20 PLATE LOCK CST

21 PLATE GEAR LOCK 250

22 GUIDE ASSY CST END 250

23 ACTUATOR SIZE

24 HSG BASE RE 250

25 ACTUATOR RLS PB

26 SPRING STOPPER GEAR

27 GEAR PB R

28 COVER BTM UP 250

29 RACK BTM LOCK 250

30 SPRING BTM LOCK

31 GEAR BTM LOCK PINION

32 GEAR LEVER BTM LOCK

33 LEVER BTM LOCK

99

 (with 17, PL3.2.53x2 total 3pcs & Techsheet) *1
1 - -

2 - -


P450D Kit Roll & Solenoid Feed
New
P450D (New)
$79.00


4 SPRING FEED MSI

5 GEAR MSI

6 BEARING EARTH

7 CAM MSI R

8 ROLL ASSY MSI (with 7,9-12,18)

9 ROLL CORE MSI

10 ROLL ASSY FEED MSI

11 PIN DOWEL

12 SHAFT MSI

13 BEARING

14 CHUTE MSI

15 SENSOR PHOTO (MSI NO PAPER SENSOR)

16 COVER SNR

17 HARN ASSY MSI NPP (J282-J2821)

18 CAM MSI L

19 - -

20 CLAMP RFC-11V0

98
T104D Kit Roll Assembly Feed
New
T104D (New)
$75.00


 (with 3-5,10)
99
RG399 Kit Separator & Feed Roller
New
RG399 (New)
$33.00

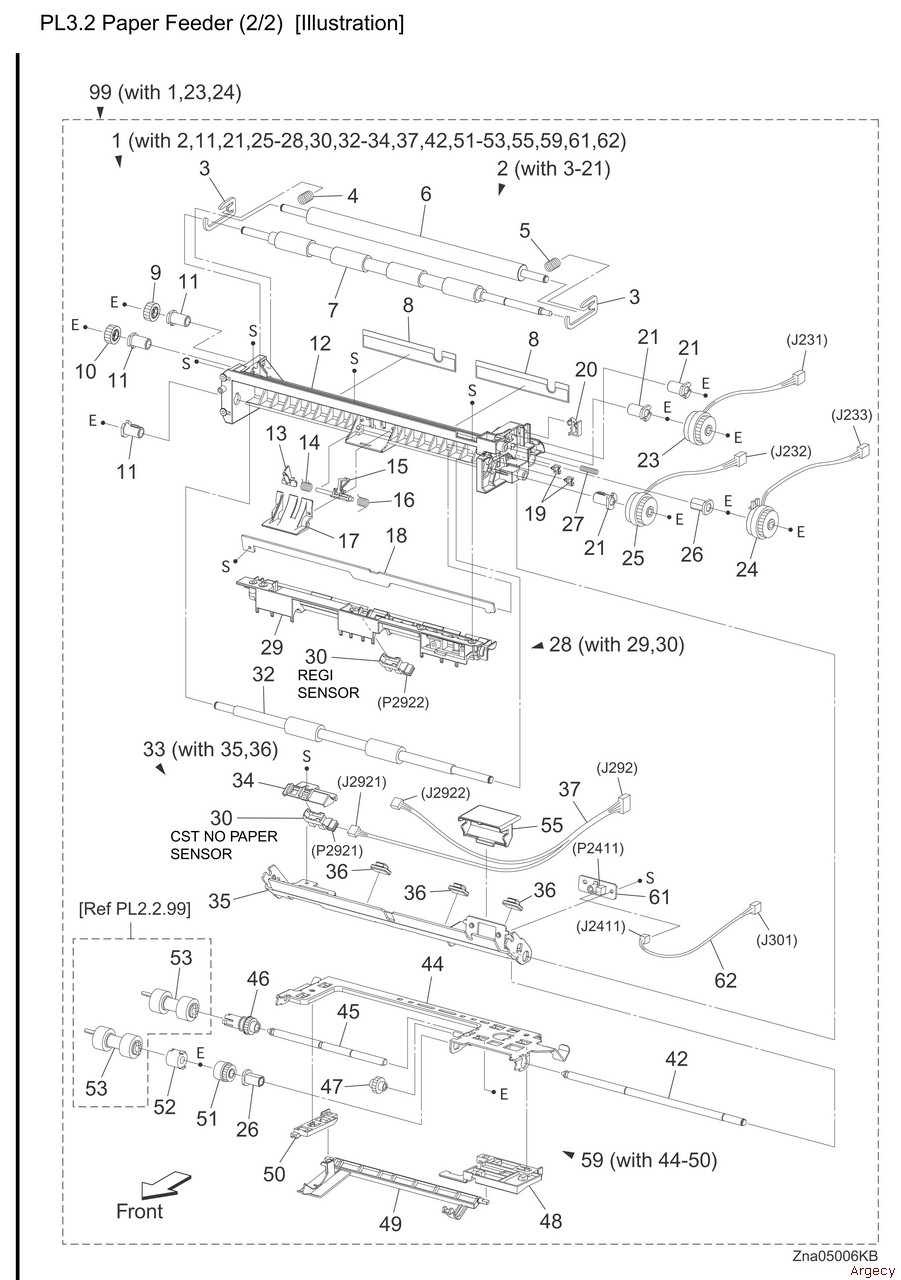

1 FEEDER ASSY
 (with 2,11,21,25-28,30,32-34,37,42,51-53,55,59,61,622
CHUTE ASSY REGI (with 3-21)

3 BRACKET NIP

4 SPRING REGI L

5 SPRING REGI R

6 ROLL REGI METAL

7 ROLL REGI RUBBER

8 FILM INLET L

9 GEAR REGI METAL

10 GEAR REGI RUBBER

11 BEARING REGI

12 CHUTE REGI

13 ACTUATOR A

14 SPRING REGI SNSR A

15 ACTUATOR B

16 SPRING REGI SNSR B

17 COVER ACTUATOR

18 CHUTE SEPARATOR BTM

19 CLAMP MINI-SADDLE

20 CLAMP

21 BEARING REGI E

22 - -

23 CLUTCH ASSY PH REGI

24 CLUTCH ASSY PH FEED

25 CLUTCH ASSY PH TURN

26 BEARING NUDGER

27 SPRING EARTH

28 CHUTE ASSY REGI UPPER (with 29,30)

29 CHUTE REGI UPPER

30 SENSOR PHOTO (REGI SENSOR, CST NO PAPER SENSOR)

31 - -

32 ROLL ASSY TURN

33 CHUTE ASSY TOP (with 35,36)

34 HOLDER NOSNSR

35 CHUTE ASSY SEPARATOR

36 CLAMP

37 HARN ASSY REGI SNR (J292-J2921,J2922)

38 - -

39 - -

40 - -

41 - -

42 SHAFT FEED

43 - -

44 SUPPORT NUDGER ASSY

45 SHAFT NUDGER

46 GEAR NUDGER A4

47 GEAR IDLER NUDGER

48 HOLDER NO PAPER L A4

49 ACTUATOR NO PAPER A4

50 HOLDER NO PAPER R A4

51 CLUTCH ONEWAY NUDGER

52 CLUTCH ONEWAY FEED

53 ROLL ASSY FEED

54 - -

55 COVER OHP SNR

56 - -

57 - -

58 - -

59 NUDGER ASSY (with 44-50)

60 - -

61 PWBA TEM SNR

62 HARN ASSY TEM SNR (J301-J2411) 675K69010

99
R319D Kit Feeder Assembly
New
R319D (New)
$115.00


 (with 1,23,24)

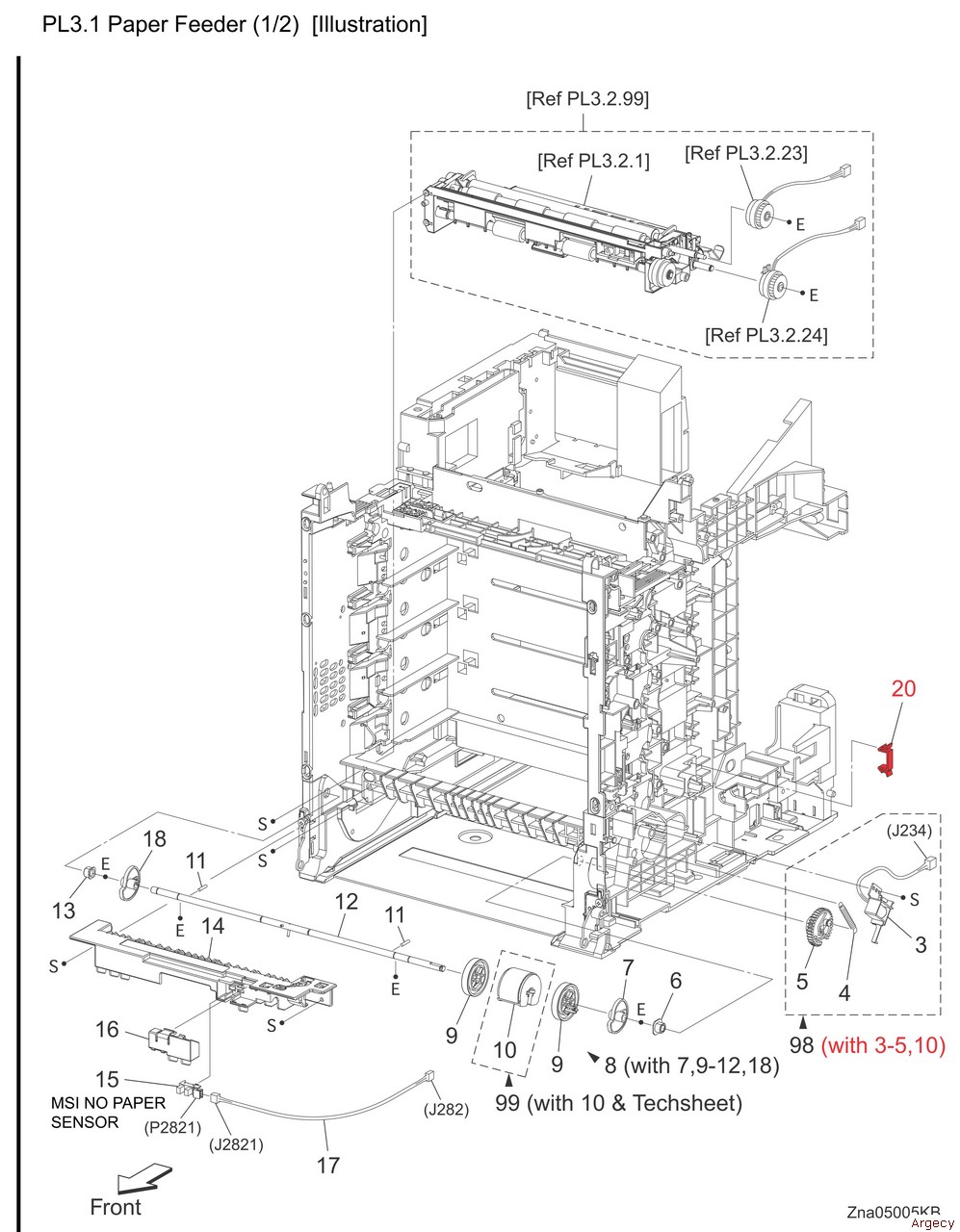

1 - -

2 - -

3 SOLENOID FEED MSI

4 SPRING FEED MSI

5 GEAR MSI

6 BEARING EARTH

7 CAM MSI R

8 ROLL ASSY MSI (with 7,9-12,18)

9 ROLL CORE MSI

10 ROLL ASSY FEED MSI

11 PIN DOWEL

12 SHAFT MSI

13 BEARING

14 CHUTE MSI

15 SENSOR PHOTO (MSI NO PAPER SENSOR)

16 COVER SNR

17 HARN ASSY MSI NPP (J282-J2821)

18 CAM MSI L

19 - -

20 CLAMP RFC-11V0

98 KIT ROLL & SOLENOID FEED MSI (with 3-5,10)

99 KIT ROLL ASSY FEED MSI (with 10 & Techsheet)
1

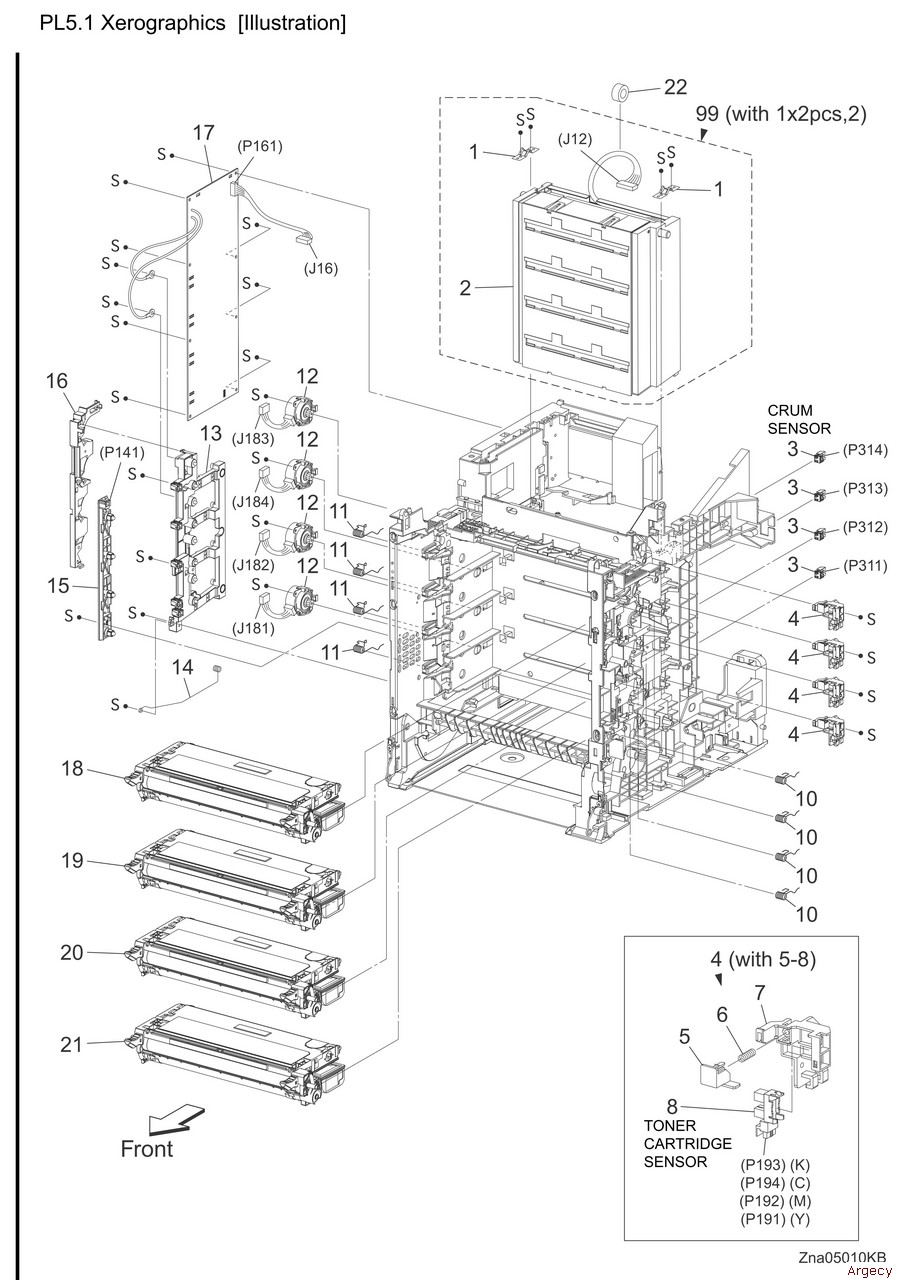

1 SPRING ROS

2 ROS ASSY

3 CONNECTOR CRUM

4 SENSOR ASSY CRU (with 5-8)

5 ACTUATOR CRU

6 SPRING CRU

7 BRACKET ACTUATOR

R315D Sensor Assembly
New
R315D (New)
$55.00


9 - -

10 SPRING CRU R

11 SPRING CRU L

12 DISPENSER ASSY

13 BIAS ASSY

14 SPRING ESA ROLL

15 LED ASSY

16 DUCT HARNESS MOT

17
R306D HVPS
New
R306D (New)
$60.00


18 CARTRIDGE ASSY (K) (with Techsheet) *1

19 CARTRIDGE ASSY (C) (with Techsheet) *2

20 CARTRIDGE ASSY (M) (with Techsheet) *2

21 CARTRIDGE ASSY (Y) (with Techsheet) *2

22 CORE

23 - -

99
P451D Kit ROS Assembly
New
P451D (New)
$179.00

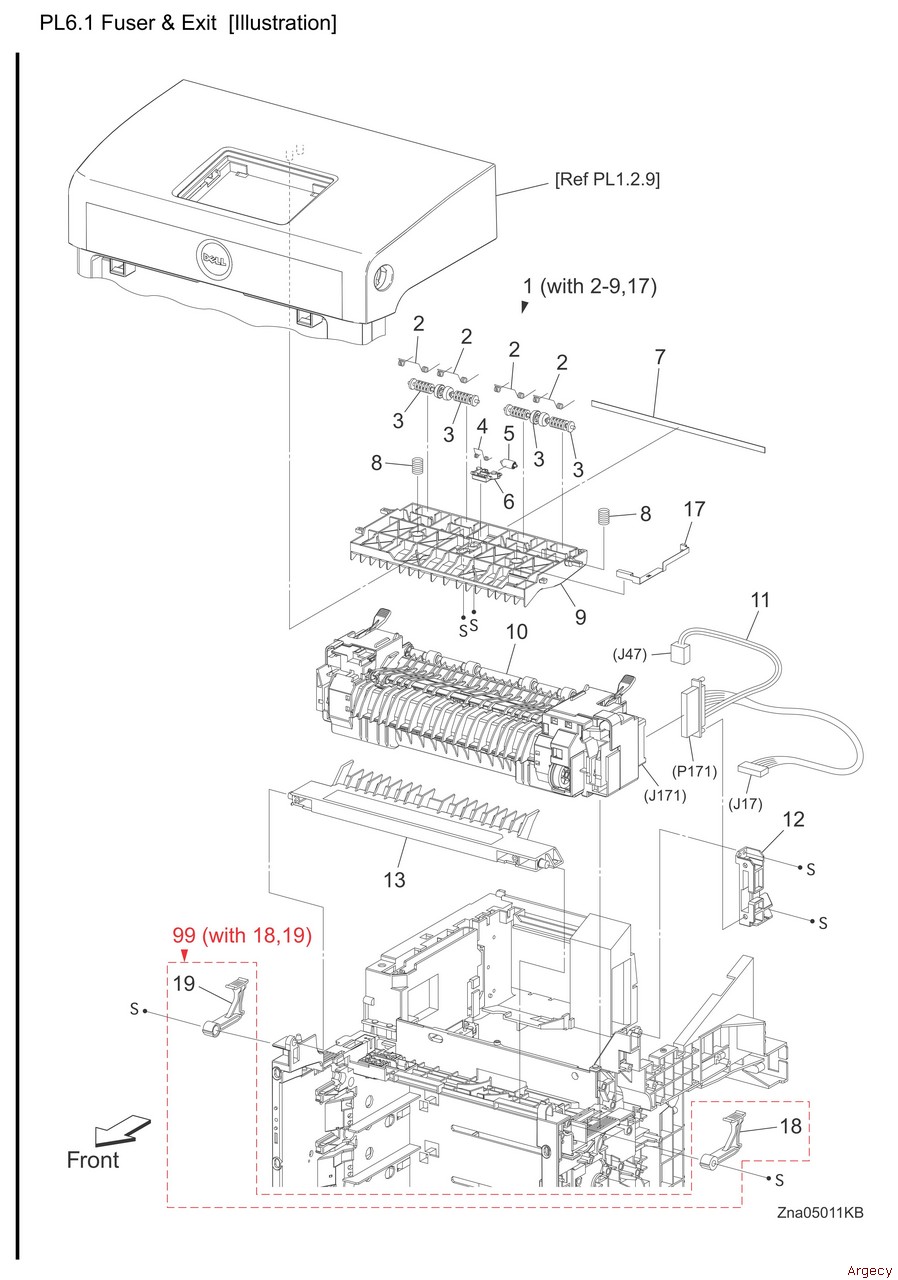

1 CHUTE ASSY EXIT OUT (with 2-9,17)

2 SPRING PINCH EXIT OUT

3 ROLL PINCH EXIT

4 SPRING CORRUGATE

5 ROLL CORRUGATE

6 HOLDER CORRUGATE

7 ELIMINATOR EXIT

8 SPRING CHUTE OUT

9 CHUTE EXIT OUT

10
M508D Fuser Unit for 3130CN
New
M508D (New)
$349.00



11 HARN ASSY FUSER (P171-J17,J47)

12 BRACKET FUSER

13
P442D Chute Dup Gate
Fully refurbished with 90-day warranty
P442D


14 - -

15 - -

16 - -

17 PLATE EARTH EXIT

18 LEVER FUSER D

19 LEVER FUSER AD

99
P832D Kit Lever Fuser
Fully refurbished with 90-day warranty
P832dD


 (with 18,19)

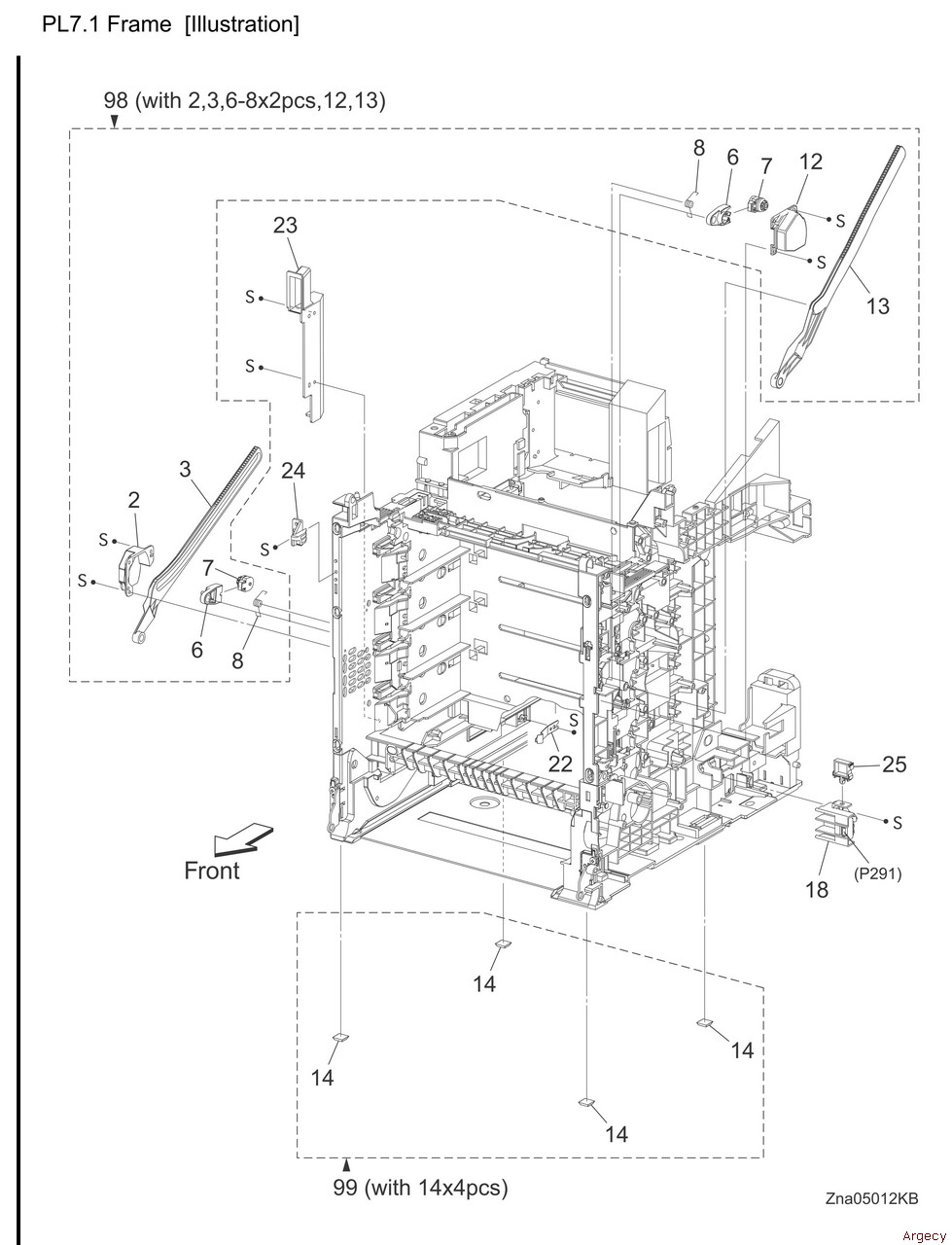

1 - -

M530D Kit Link Link Assembly R&L
New
M530D (New)
$79.00


3 LINK L

4 - -

5 - -

6 HOLDER DAMPER

7 DAMPER OIL

8 SPRING SUPPORT

9 - -

10 - -

11 - -

12 SUPPORT LINK R

13 LINK R

14 FOOT

15 - -

16 - -

17 - -

18
N625D Switch Assembly Size
New
N625D (New)
$45.00


19 - -

20 - -

21 - -

22 SPRING CST LOCK

23 DUCT SIDE L

24 STOPPER FRAME L

25 CLAMP LOCKING

97 - -

98 KIT LINK ASSY R & L (with 2,3,6-8x2pcs,12,13)

99 KIT FOOT ASSY (with 14x4pcs)
1 - -

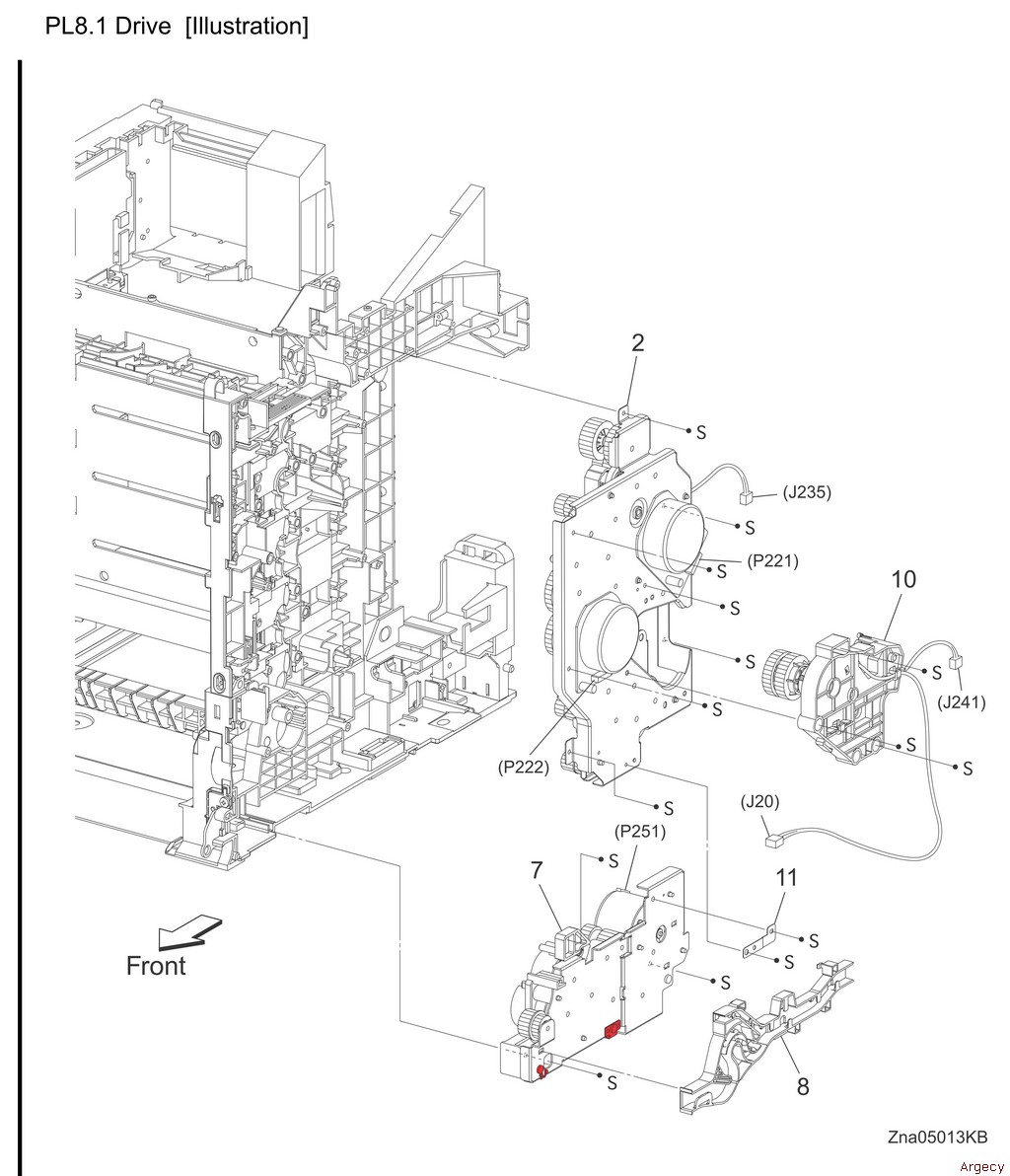

R311D Drive Assembly Main
New
R311D (New)
$179.00


3 - -

4 - -

5 - -

6 - -


P448D Drive Assembly Ph
New
P448D (New)
$149.00


8 DUCT ASSY DRV PH

9 - -

10
P827D Drive Assembly K
New
P827D (New)
$200.00


11 PLATE EARTH DRV MP

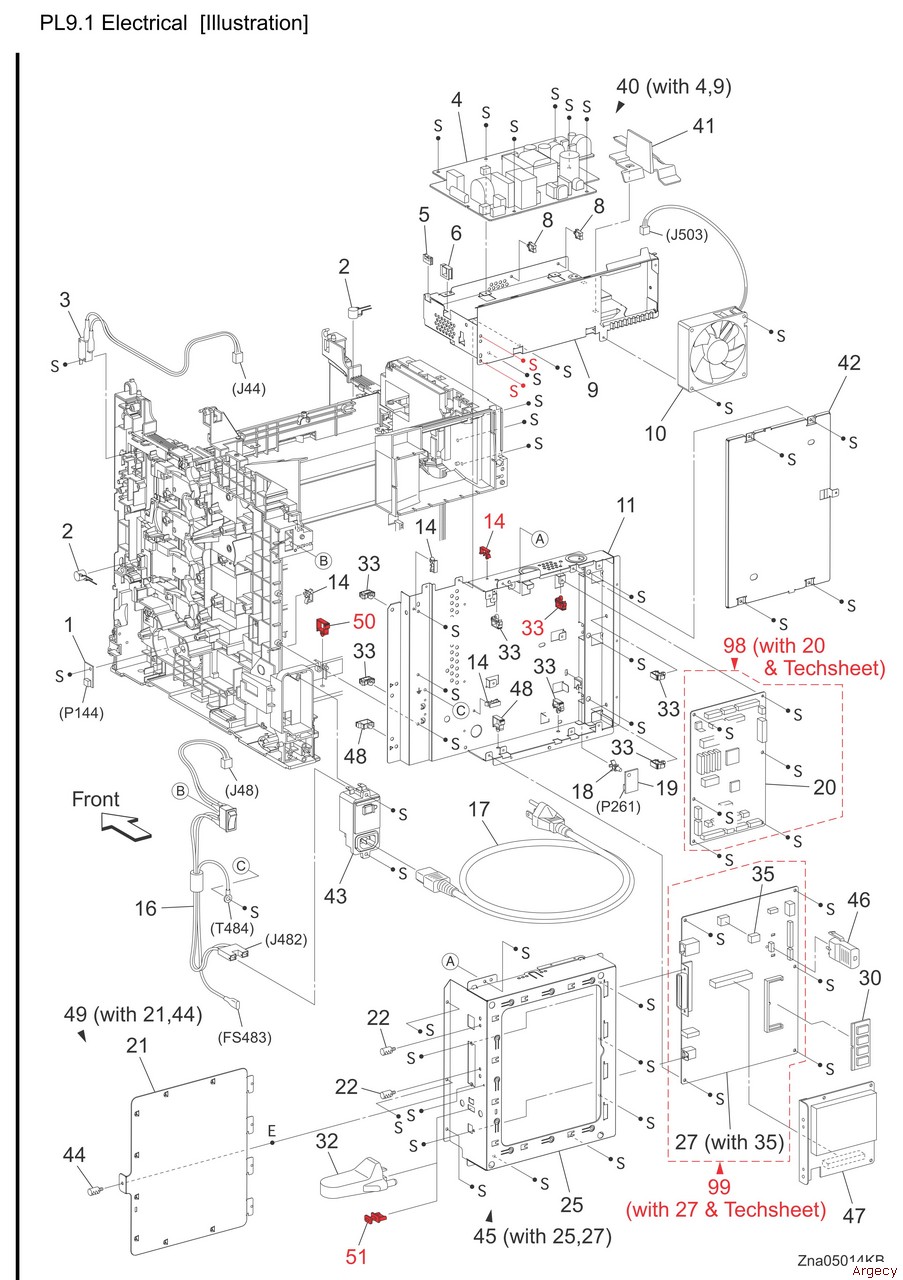

1 PWBA EEPROM(XPRO)

2 VARISTOR

3 HARN ASSY INTERLOCK (INTERLOCK SWITCH-J44)


N619D LVPS 100/115V
New
N619D (New)
$129.00


5 EDGE SADDLE ES-0510

6 EDGE SADDLE LENS-1010

7 - -

8 CLAMP RMS-3V0

9 SHIELD LVPS

10 FAN MAIN

11 SHIELD REAR

12 - -

13 - -

14 CLAMP MST-10V0

15 - -

16 HARN ASSY AC IN
(SWITCH POWER-J48,J482,FS483-T484)

17 POWER CORD

18 SPACER RCBT-11S

19 130E87990 SENSOR HUM FRU 1
PG716 HUMIDITY SENSOR 3130CN SENSOR HUM

20
X786D KIT PWBA MCU
New
X786D (New)
$149.00


21 SHIELD WINDOW

22 SCREW KNURLING (OPTION HDD KIT)

23 - -

24 - -

25 SHIELD ESS

26 - -

27
Y507D KIT PWBA ESS
New
Y507D (New)
$149.00


28 - -

29 - -

30 MEMORY CARD (OPTION)

31 - -

32 WIRELESS PRINTER ADAPTER (OPTION)

33 CLAMP RLWC-1SV0

34 - -

35 NVM ROM

36 - -

37 - -

38 - -

39 - -

40 LVPS ASSY (with 4,9)

41 DUCT AIRFLOW

42 SHIELD MCU

43 BREAKER GFI INLET

44 SCREW KNURLING

45 SHIELD ASSY ESS (with 25,27)

46
K129C Network Protocol Adaptor (Option)
Fully refurbished with 90-day warranty
k129c


K129C NETWORK PROTOCOL ADAPTER (OPTION)

47
KF672 HDD Assembly (option)
Fully refurbished with 90-day warranty
kf672


KF672 HDD ASSY (OPTION)

48 CLAMP LOCKING

49 SHIELD ASSY WINDOW (with 21,44)

50 CLAMP LOCKING

51 CAP USB

98 KIT PWBA MCU (with 20 & Techsheet)

99 KIT PWBA ESS (with 27 & Techsheet)
1 PWBA EEPROM(XPRO)

2 VARISTOR

3 HARN ASSY INTERLOCK (INTERLOCK SWITCH-J44)

4 LVPS

5 EDGE SADDLE ES-0510

6 EDGE SADDLE LENS-1010

7 - -

8 CLAMP RMS-3V0

9 SHIELD LVPS

10
UG084 Fan Main
New
UG084 (New)
$55.00


11 SHIELD REAR

12 - -

13 - -

14 CLAMP MST-10V0

15 - -

16 HARN ASSY AC IN
(SWITCH POWER-J48,J482,FS483-T484)

17 POWER CORD

18 SPACER RCBT-11S

19 SENSOR HUM

20 PWBA MCU

21 SHIELD WINDOW

22 SCREW KNURLING (OPTION HDD KIT)

23 - -

24 - -

25 SHIELD ESS

26 - -

27 PWBA ESS (with 35)

28 - -

29 - -

30 MEMORY CARD (OPTION)

31 - -

32
K871C Wireless Adapter (option)
Fully refurbished with 90-day warranty
K871C


K871C WIRELESS PRINTER ADAPTER (OPTION)

33 CLAMP RLWC-1SV0

34 - -

35 NVM ROM

36 - -

37 - -

38 - -

39 - -

40 LVPS ASSY (with 4,9)

41 DUCT AIRFLOW

42 SHIELD MCU

43 BREAKER GFI INLET

44 SCREW KNURLING

45 SHIELD ASSY ESS (with 25,27)

46 NETWORK PROTOCOL ADAPTER (OPTION)

47 HDD ASSY (OPTION)

48 CLAMP LOCKING

49 SHIELD ASSY WINDOW (with 21,44)

50 CLAMP LOCKING

51 CAP USB

98 KIT PWBA MCU (with 20 & Techsheet)

99 KIT PWBA ESS (with 27 & Techsheet)

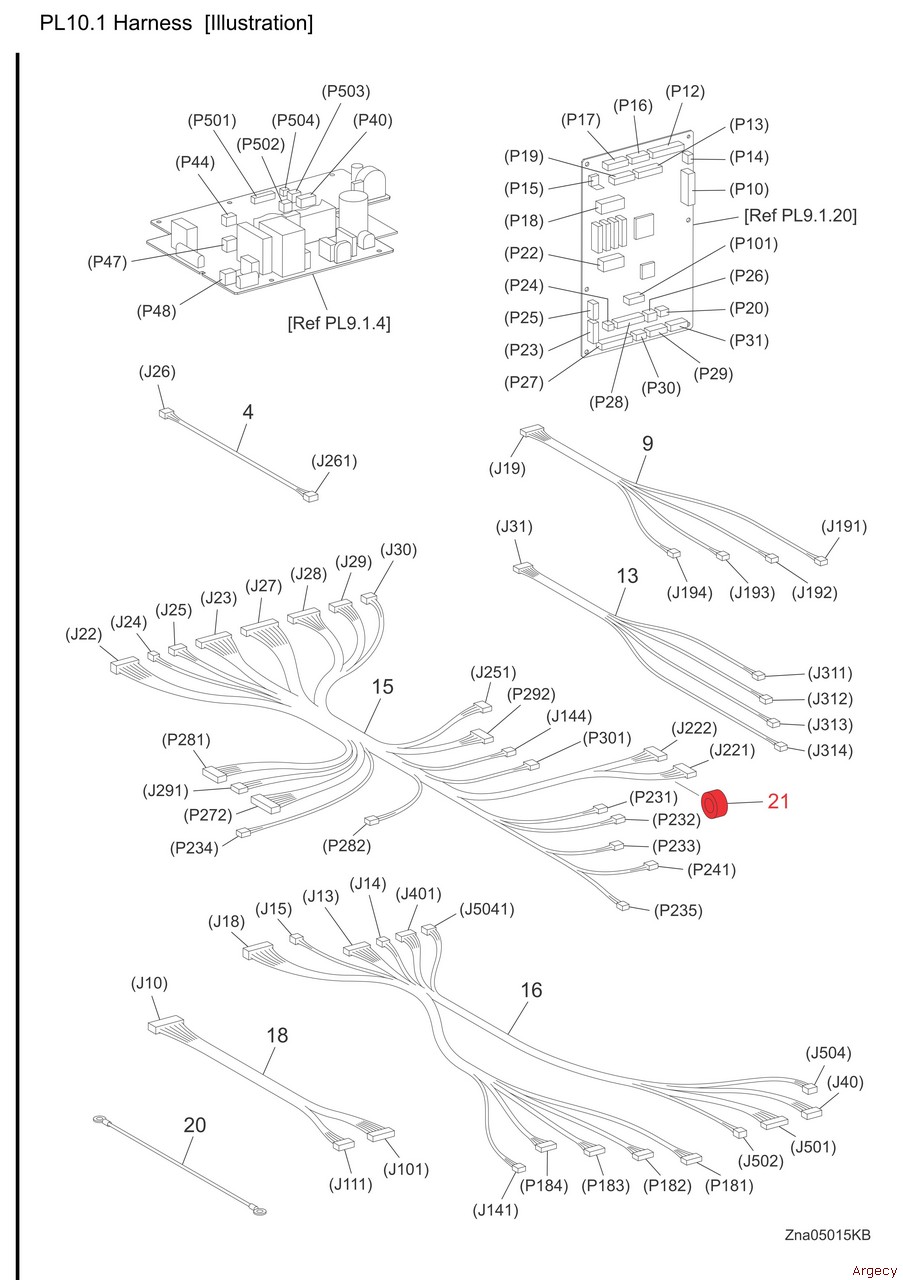

1 - -

2 - -

3 - -

4 HARN ASSY HUM (J26-J261)

5 - -

6 - -

7 - -

8 - -

9 HARN ASSY CRU SNR (J19-J191,J192,J193,J194)

10 - -

11 - -

12 - -

13 HARN ASSY CRUM (J31-J311,J312,J313,J314)

14 - -

15 HARN ASSY R SIDE (J22,J23,J24,J25,J27,J28,J29,J30-J144,J221,J222,P231,P232,

16 HARN ASSY LV TOP (J13,J14,J15,J18,J401,J5041-J141,P181,P182,P183,P184,J40,

17 - -

18 HARN ASSY IF (J10-J101,J111)

19 - -

20 HARN ASSY BTM EARTH

21 CORE

1

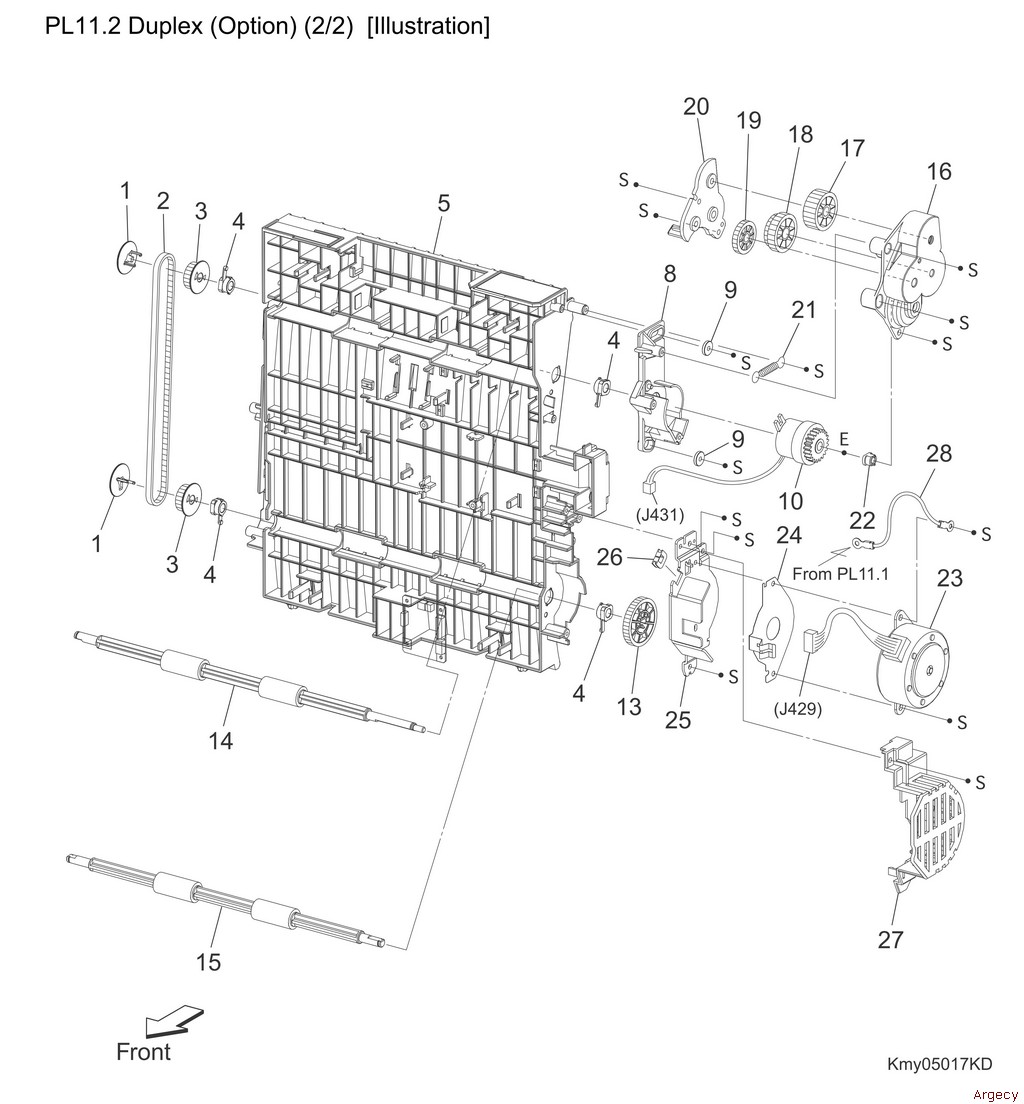

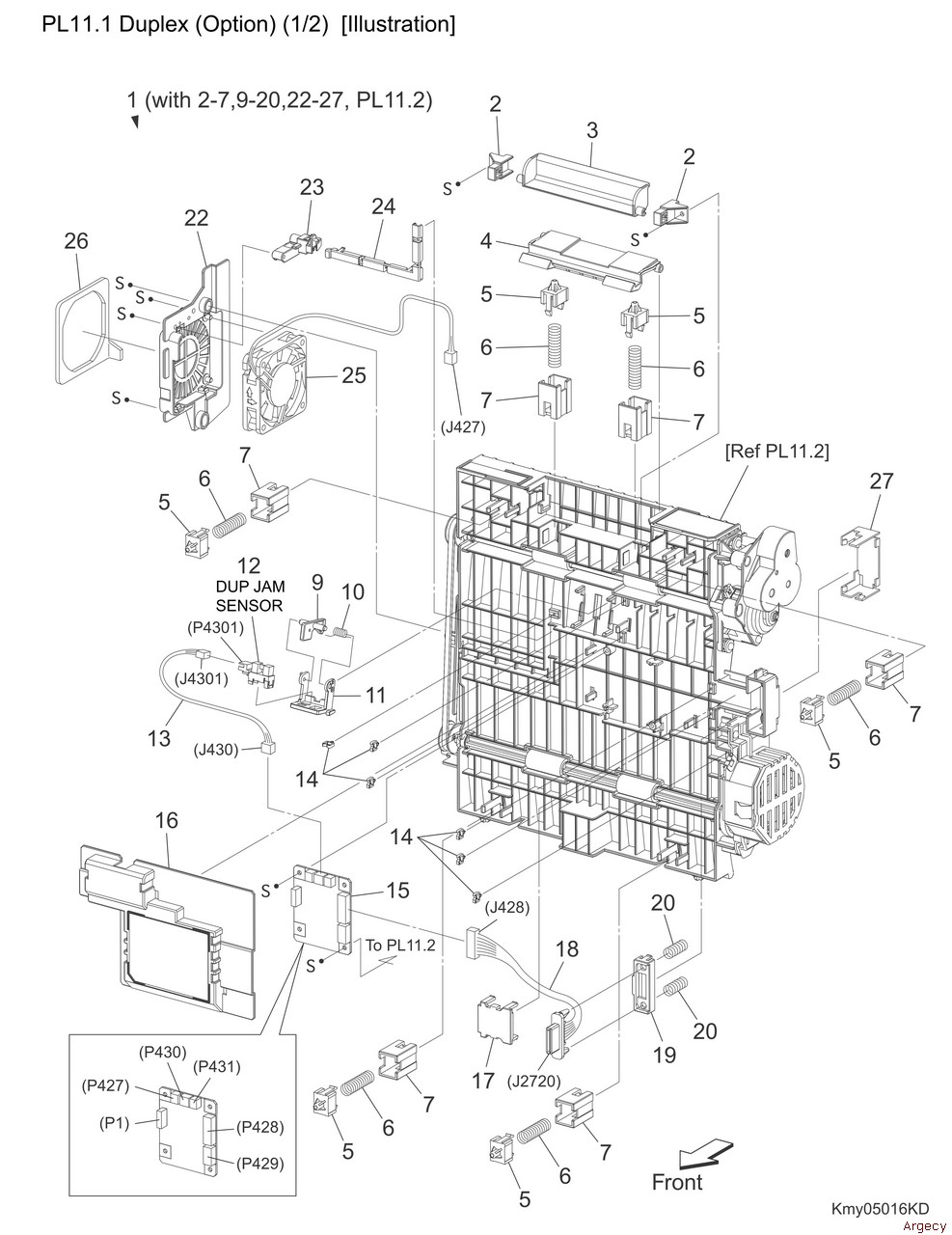

330-1207 0HG445 Duplexer 3110cn, 3115cn, 3130cn
New
HG445 3301207 (New)
$199.00


330-1207 HG445 Duplex Module for 3110CN 3115CN 3130CN
Fully refurbished with 90-day warranty
HG445 3301207


HG445 FEEDER ASSY DUP (KIT DUPLEX MODULE) (with 2-7,9-20,22-27, PL11.2)

2 STOPPER LATCH DUP

3 HANDLE LATCH DUP

4 LATCH DUP

5 HOLDER MAIN

6 SPRING CHUTE DUP

7 BRACKET HOLDER DUP

8 - -

9 ACTUATOR DUP

10 SPRING SENSOR DUP

11 HOLDER SENSOR DUP

12 SENSOR PHOTO (DUP JAM SENSOR)

13 HARN ASSY DUP SNR (J430-J4301)

14 CLAMP MINI

15 PWBA DUP-H

16 COVER PWBA DUP

17 COVER CONNECT DUP

18 HARN ASSY DUP UNIT (J428-J2720)

19 HOLDER CONNECT DUP

20 SPRING CONNECT DUP

21 - -

22 BRACKET FAN DUP

23 COVER HARNESS FAN

24 COVER HARNESS CHUTE

25 FAN DUP

26 SEAL DUP

27 COVER CHUTE DUP
1 FEEDER ASSY DUP (KIT DUPLEX MODULE) (with 2-7,9-20,22-27, PL11.2)

2 STOPPER LATCH DUP

3 HANDLE LATCH DUP

4 LATCH DUP

5 HOLDER MAIN

6 SPRING CHUTE DUP

7 BRACKET HOLDER DUP

8 - -

9 ACTUATOR DUP

10 SPRING SENSOR DUP

11 HOLDER SENSOR DUP

12 SENSOR PHOTO (DUP JAM SENSOR)

13 HARN ASSY DUP SNR (J430-J4301)

14 CLAMP MINI

15 PWBA DUP-H

16 COVER PWBA DUP

17 COVER CONNECT DUP

18 HARN ASSY DUP UNIT (J428-J2720)

19 HOLDER CONNECT DUP

20 SPRING CONNECT DUP

21 - -

22 BRACKET FAN DUP

23 COVER HARNESS FAN

24 COVER HARNESS CHUTE

25 FAN DUP

26 SEAL DUP

27 COVER CHUTE DUP1 FLANGE PULLEY UP

2 BELT DUP 3M-128Z

3 PULLEY DUP 3M-20T

4 BEARING DUP

5 CHUTE DUP

6 - -

7 - -

8 BRACKET CLUTCH DUP

9 WASHER DUP CLUTCH

10 CLUTCH DUP

11 - -

12 - -

13 GEAR DUP 40Z-M0.8

14 ROLL ASSY DUP-1

15 ROLL ASSY DUP-2

16 COVER GEAR DUP

17 GEAR DUP 25Z FUSER

18 GEAR DUP 21Z-25Z

19 GEAR DUP 21Z

20 PLATE GEAR

21 SPRING DUP

22 BEARING

23 MOTOR ASSY DUP

24 PLATE EARTH DUP

25 BRACKET MOTOR DUP

26 BUSH SADDLE

27 COVER DRIVE DUP

28 HARN ASSY DUP EARTH (T432-T4320)

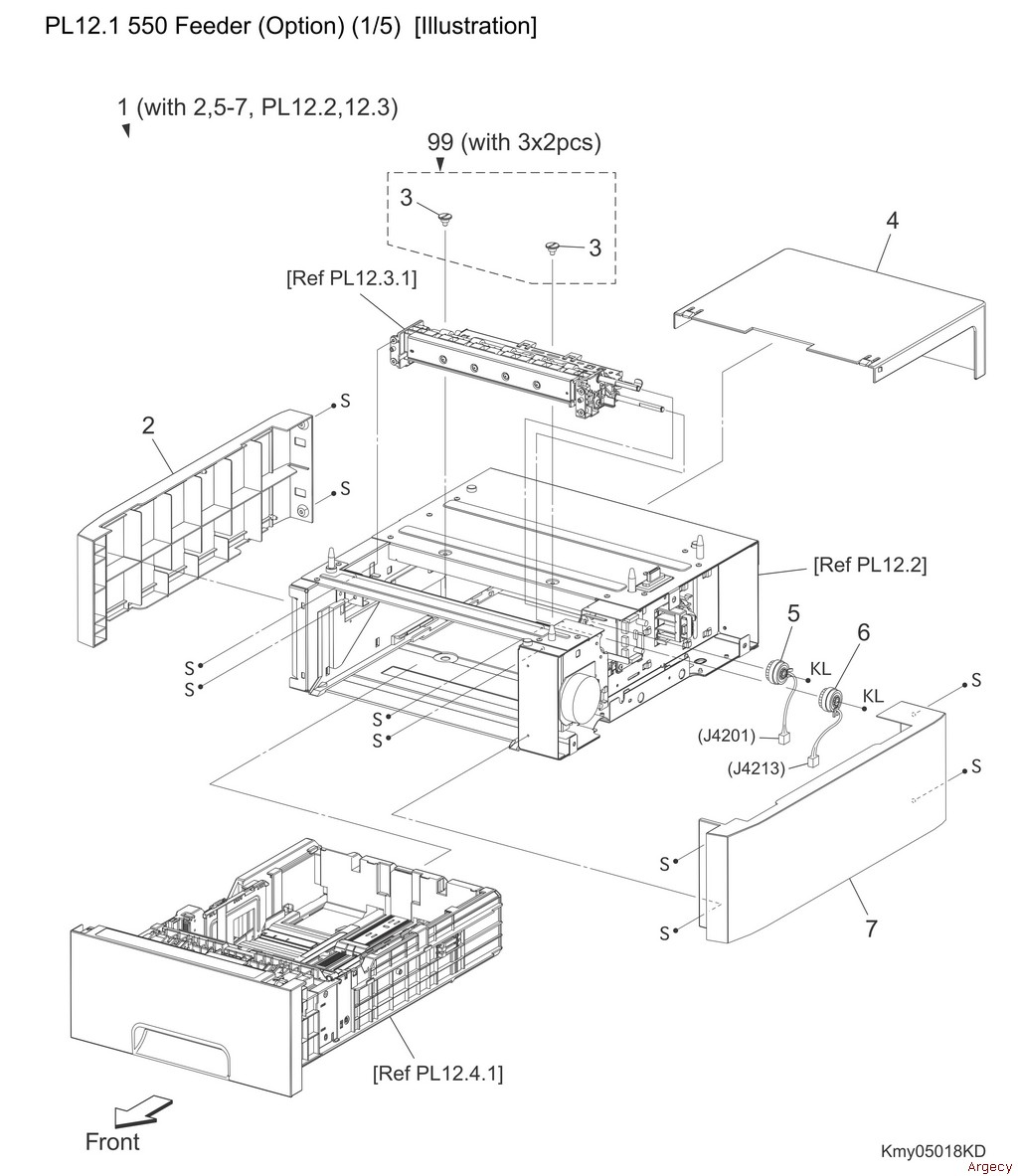

1 550 OPTION FEEDER (with 2,5-7, PL12.2, 12.3)

2 COVER LEFT

3 SCREW JOINT

4 COVER CST 550

5 CLUTCH ASSY TURN OPT

6 CLUTCH ASSY FEED OPT

7 COVER RIGHT

99 KIT SCREW JOINT (with 3x2pcs)

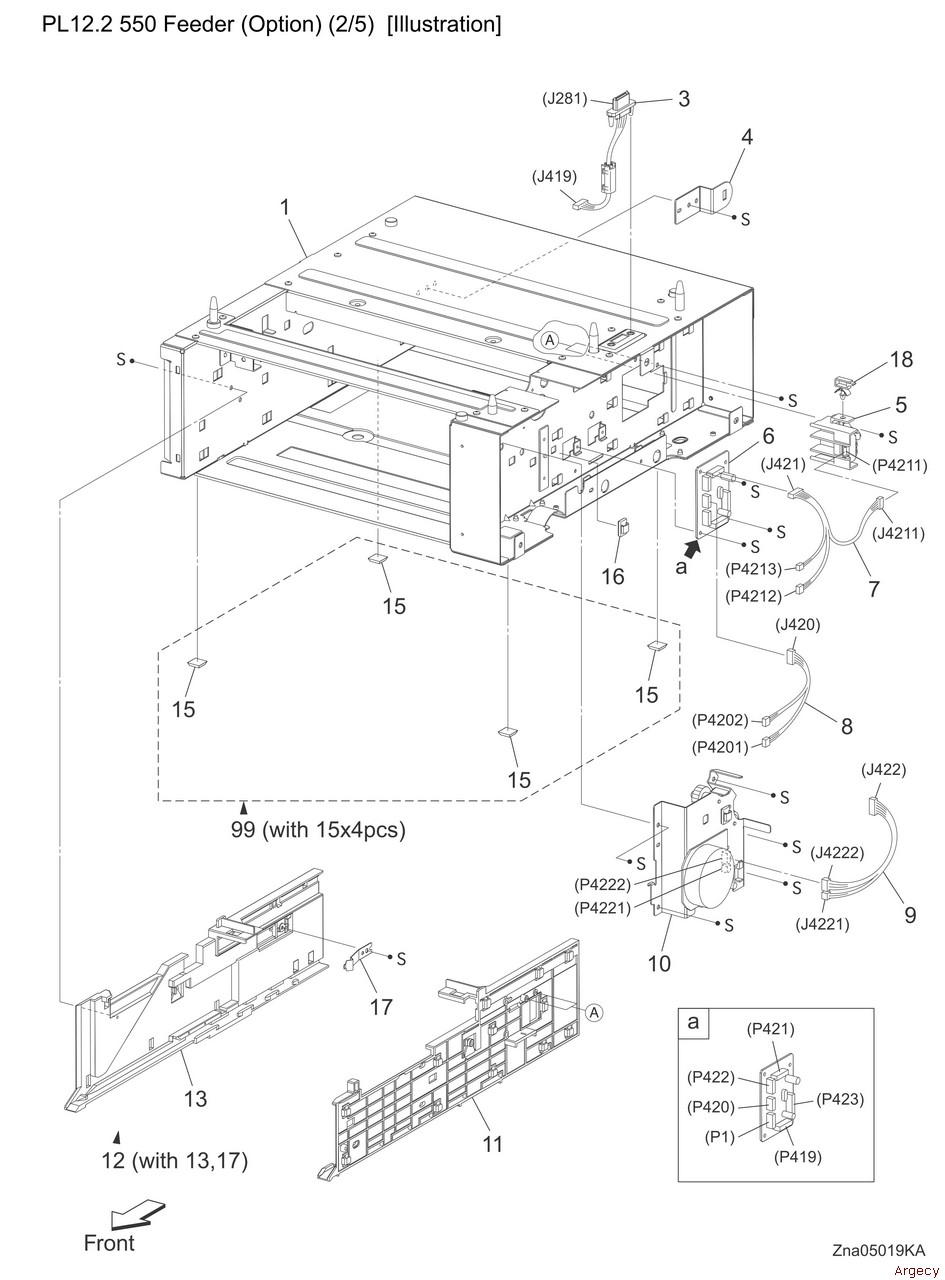

1 FRAME ASSY OPT

2 - -

3 HARN ASSY FDR UNIT (J281-J419)

4 BRACKET LOCK

5 SWITCH ASSY SIZE OPT

6 PWBA OPT FDR

7 HARN ASSY C2 CHUTE (J421-J4211,P4212,P4213)

8 HARN ASSY C2 TURN (J420-P4201,P4202)

9 HARN ASSY C2 MOT (J422-J4221,J4222)

10 DRIVE ASSY OPT FDR

11 GUIDE TRAY R 550

12 GUIDE ASSY 550 L (with 13,17)

13 GUIDE TRAY L 550

14 - -

15 FOOT

16 CLAMP MINI

17 SPRING CST LOCK

18 CLAMP LOCKING

99 KIT FOOT ASSY (with 15x4pcs)

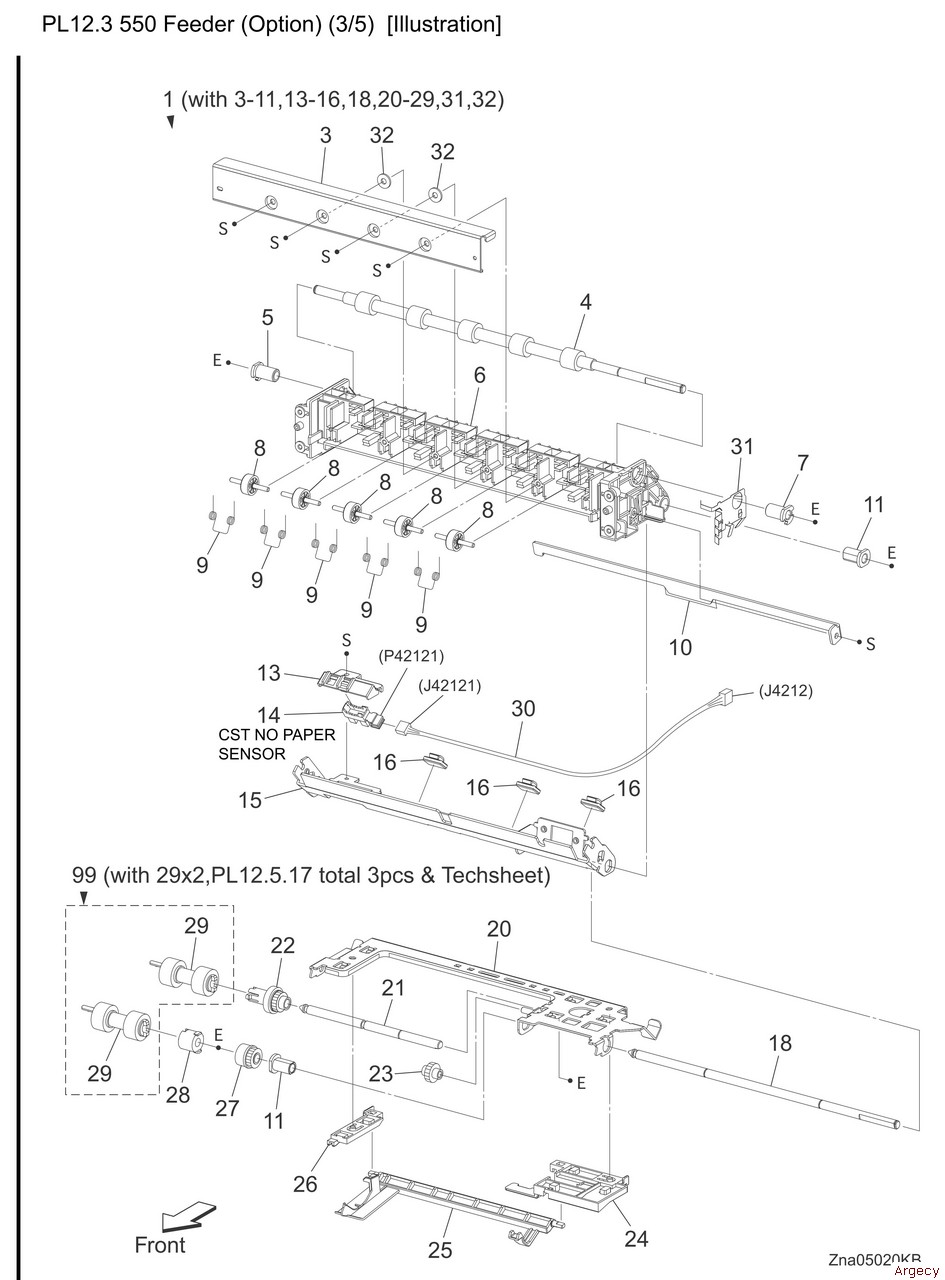

1 FDR ASSY OPT (with 3-11,13-16,18,20-29,31,32)

2 - -

3 COVER CHUTE

4 ROLL ASSY TURN

5 BEARING REGI

6 CHUTE FDR OPT

7 BEARING REGI E

8 ROLL PINCH TURN

9 SPRING PINCH TURN

10 CHUTE ASSY BTM

11 BEARING NUDGER

12 - -

13 HOLDER NO SNSR

14 SENSOR PHOTO (CST NO PAPER SENSOR)

15 CHUTE ASSY SEPARATOR

16 CLAMP

17 - -

18 SHAFT FEED OPT

19 - -

20 SUPPORT NUDGER ASSY

21 SHAFT NUDGER

22 ROLL ASSY GEAR NUDGER

23 GEAR IDLER NUDGER

24 HOLDER NO PAPER L A4

25 ACTUATOR NO PAPER A4

26 HOLDER NO PAPER R A4

27 CLUTCH ONEWAY NUDGER

28 CLUTCH ONEWAY FEED

29 ROLL ASSY FEED

30 HARN ASSY C2 NO PAPER (J4212-J42121)

31 PLATE EARTH OPT

32 WASHER

99 KIT SEPARATOR and FEED ROLLER (with 29x2, PL12.5.17 total 3pcs & Techsheet) *1
UG197 Cassette Assembly 550
Fully refurbished with 90-day warranty
UG197 (New)
$124.00

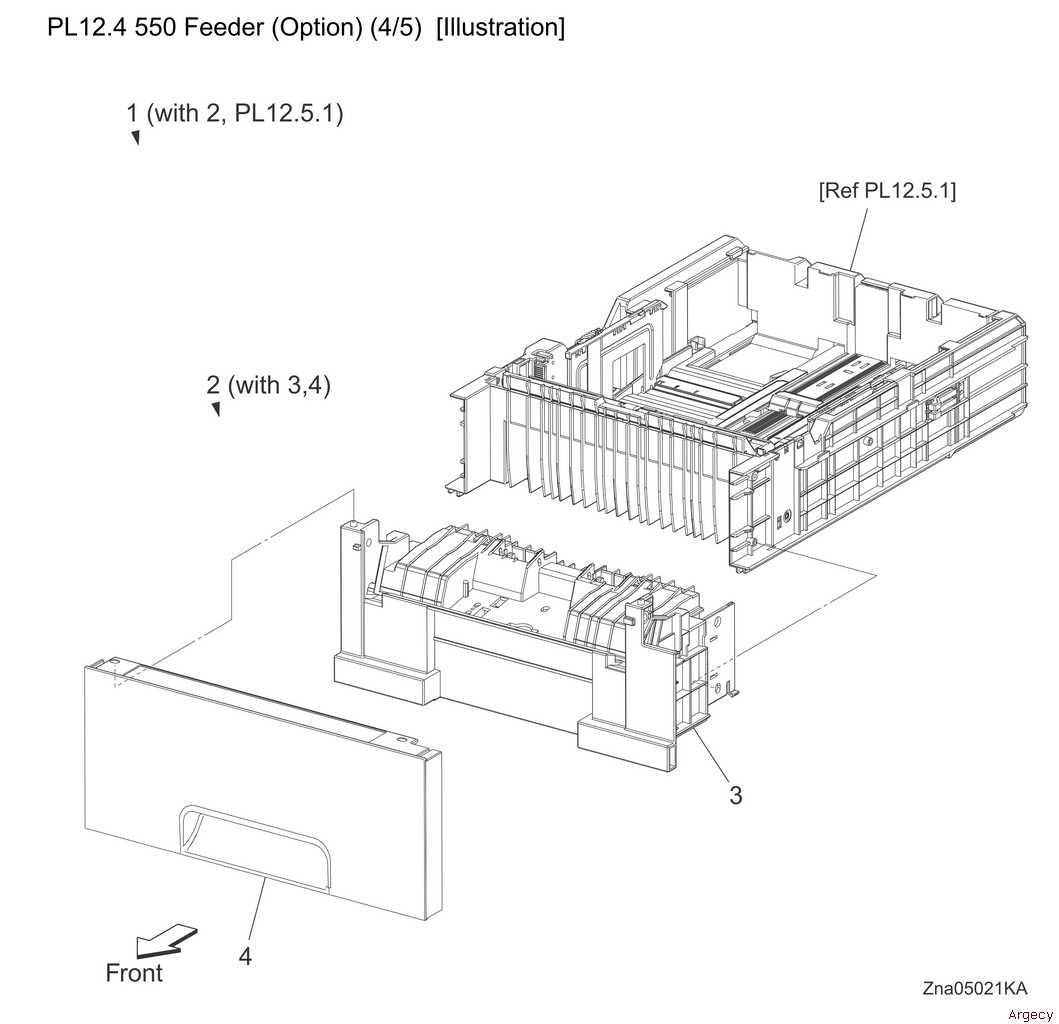

 (with 2, PL12.5.1)
2
310-8101 TG147 XG769 JG346 TG147 550-Sheet Feeder for Dell 3130 3100
Fully refurbished with 90-day warranty
TG147 3108101 KEA-2
$295.00


3 HOUSING BASE FR 550

4 HANDLE CST 550 OPT
1 CASSETTE ASSY REAR 550 (with 2-13,18-34)

2 PLATE ASSY BTM A4

3 STOPPER PB

4 GEAR BTM LOCK ONEWAY

5 SHAFT PB A4

6 GEAR BTM DMP ONEWAY

7 GEAR PB L

8 SPRING BTM UP 550 A4

9 GUIDE ASSY SIDE R 550 A4

10 GUIDE ASSY SIDE L 550 A4

11 GEAR PINION

12 HOLDER ASSY SEPARATOR (with 14-17)

13 CVR SPRTR CST

14 HOLDER SEPARATOR

15 SHAFT SEPARATOR

16 CLUTCH FRICTION SPRTR

17 SEPARATOR ROLLER

18 SPRING SEPARATOR

19 SWITCH SIZE SET

20 PLATE LOCK CST

21 PLATE GEAR LOCK 550

22 GUIDE ASSY CST END 550

23 ACTUATOR SIZE

24 HSG BASE RE 550

25 ACTUATOR RLS PB

26 SPRING STOPPER GEAR

27 GEAR PB R

28 COVER BTM UP 550

29 RACK BTM LOCK 550

30 SPRING BTM LOCK

31 GEAR BTM LOCK PINION

32 GEAR LEVER BTM LOCK

33 LEVER BTM LOCK

34 GEAR 40 BTM LOCK
