Xerox B205 B215 Parts

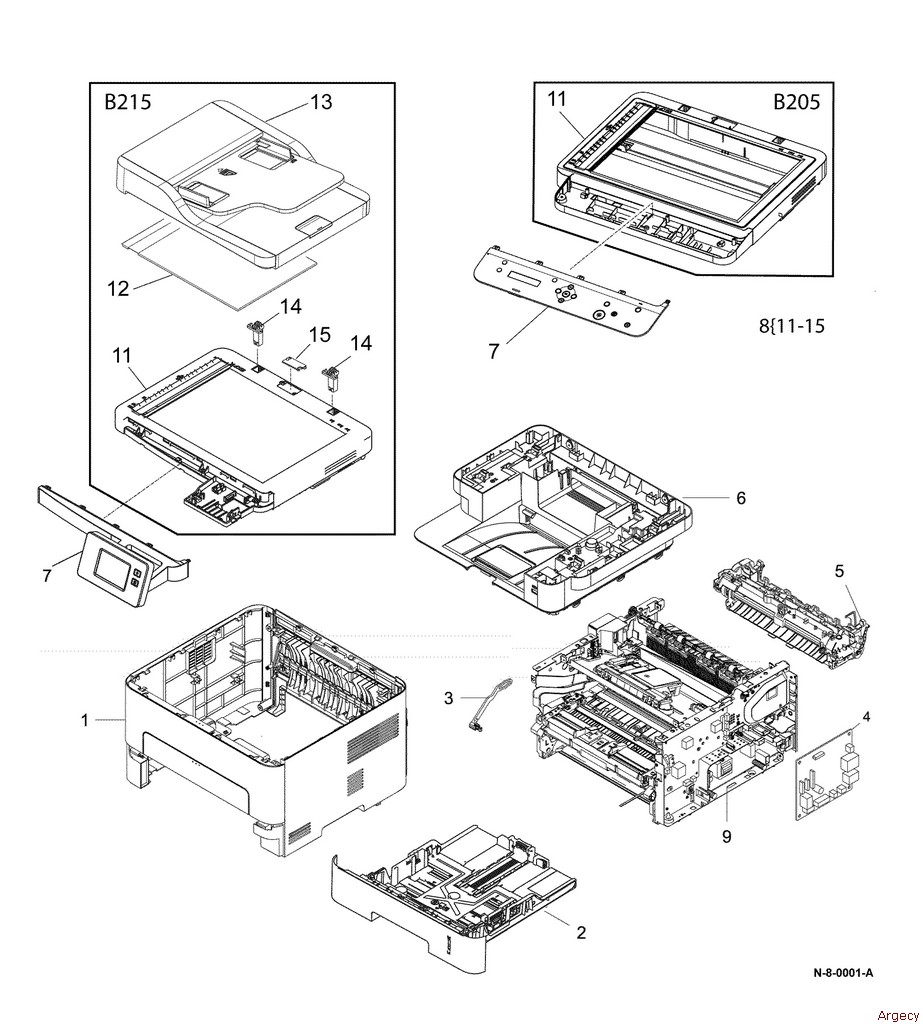

| PL 1.1 Main Overview
1 – Cover 2 – Paper Tray (PL 6.1) 3 – Coupling B Lever 4 4 5 – Fuser (PL 5.1) 6 – Middle Cover (PL 2.2) 7 – Control Panel (B205) (PL 8.1) / Control Panel (B215) (PL 8.2) 8 – Scanner/ADF Assembly (REP 1.2) 9 – Frame 10 – Not used 11 – Scanner Module (B205) (PL 7.1) / Scanner Module (B215) (PL 7.2) 12 050N00680 Document Pad 13 14 15 – Connector Cover | ![]() |

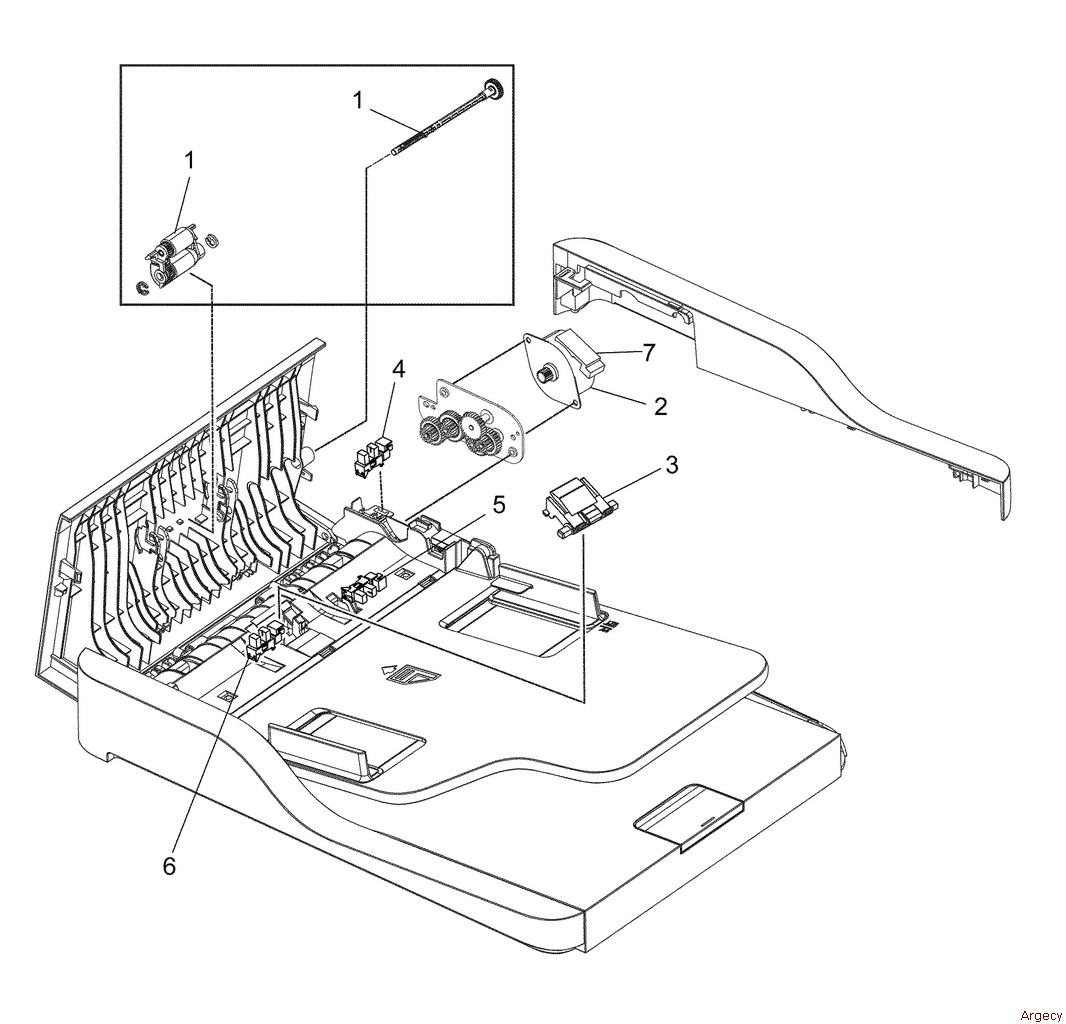

| PL 1.2 ADF
1 2 – ADF Drive Motor (REP 1.6) 3 4 – Top Cover Sensor 5 – Paper Present Sensor 6 – Paper Position Sensor 7 – ADF PWB (P/O Item 2) | ![]() |

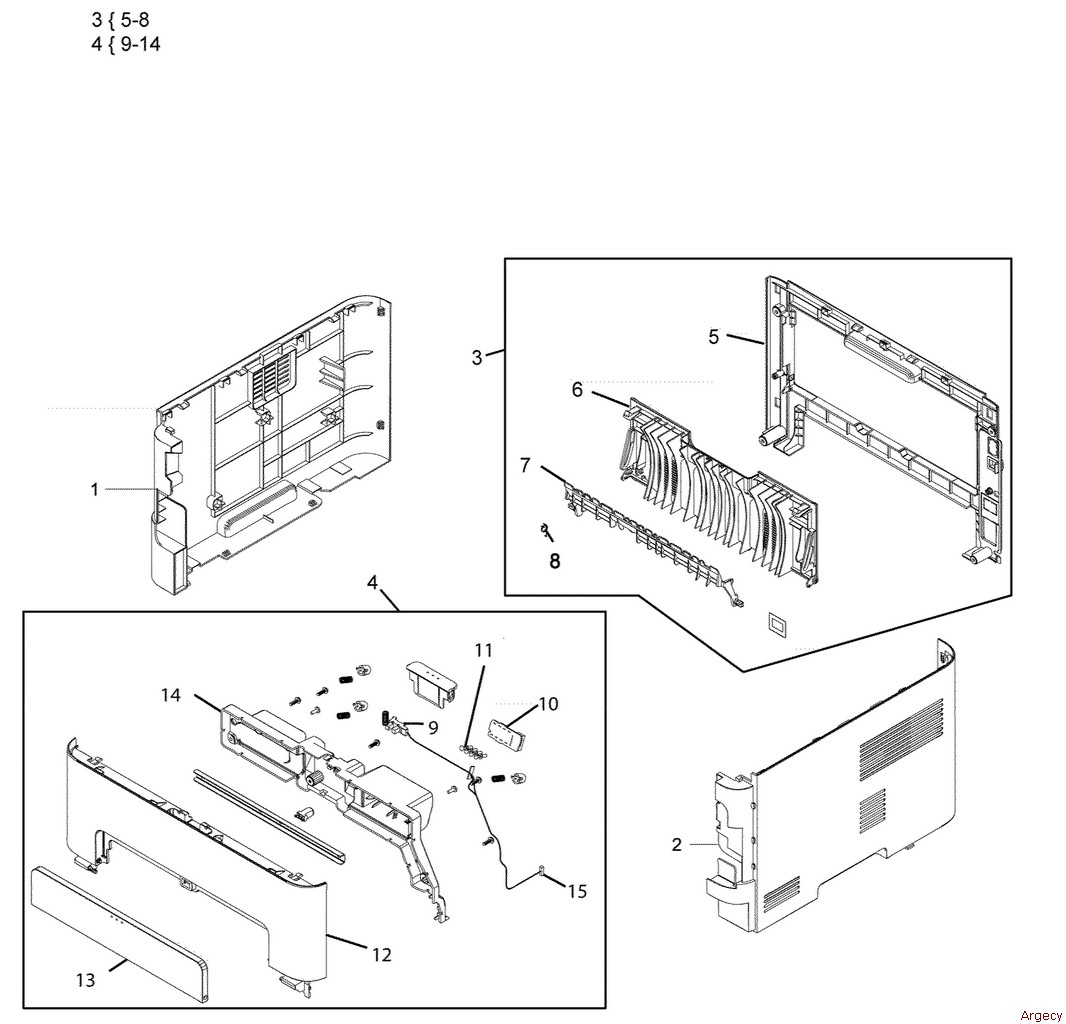

| PL 2.1 Covers
1 – Left Cover (REP 2.2) 2 – Right Cover (REP 2.2) 3 4 5 – Rear Cover (REP 2.3) 6 – Exit Paper Guide 7 – Duplex Gate 8 – Spring 9 – Front Cover Latch Sensor 10 – CRUM PWB 11 – CRUM Contacts 12 – Front Cover 13 – Manual Feed Cover (REP 2.4) 14 – Front Harness Cover 15 – CRUM Harness | ![]() |

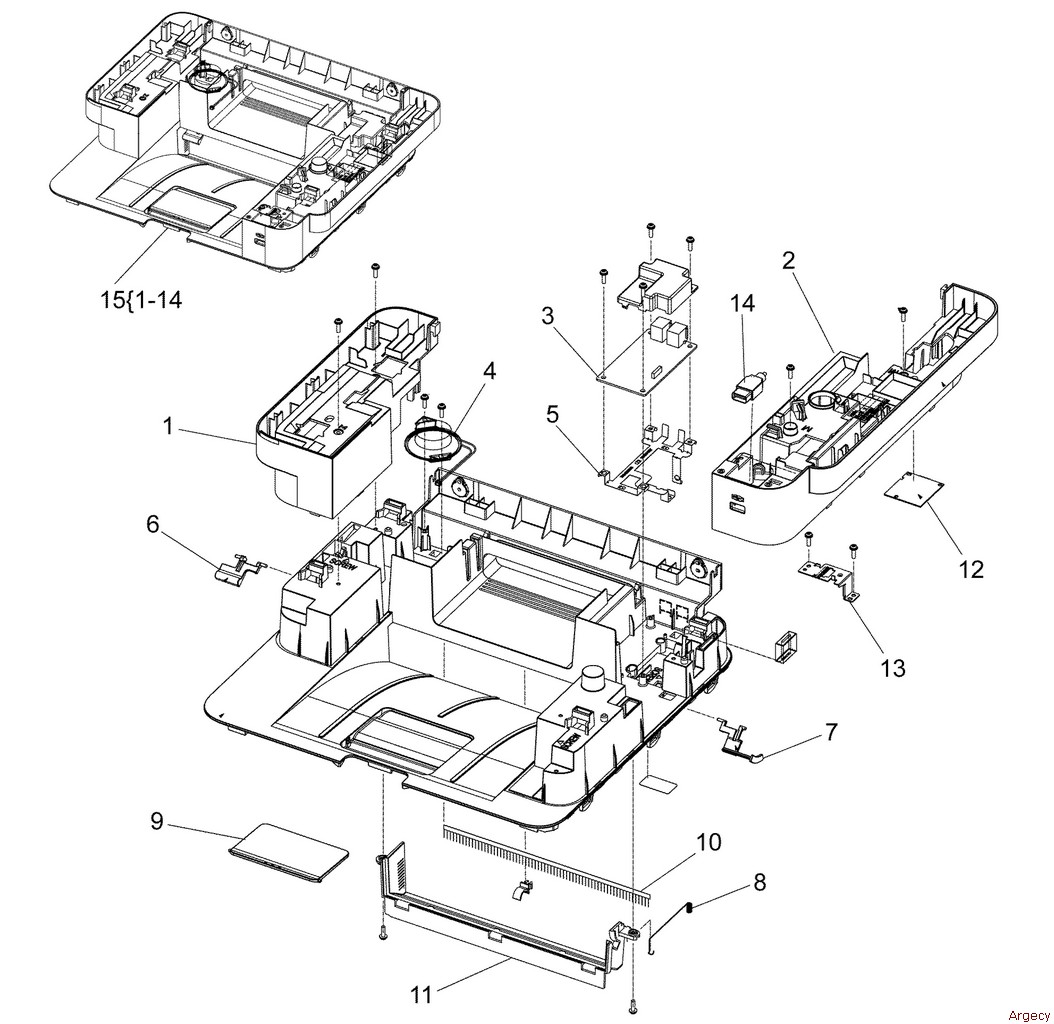

| PL 2.2 Middle Cover
1 – Left Middle Cover (REP 2.5) 2 – Right Middle Cover (REP 2.5) 3 140N63863 FAX PWB (B215) (REP 2.6) 4 – Speaker 5 – FAX Ground 6 – Paper Stacker 7 – Bin Full Sensor Actuator 8 – Spring 9 – Output Support 10 – Antistatic Brush 11 – Exit Cover 12 – WNPC (WIFI) PWB (REP 2.7) 13 – Bracket Holder 14 – USB Connector 15 – Middle Cover Assembly | ![]() |

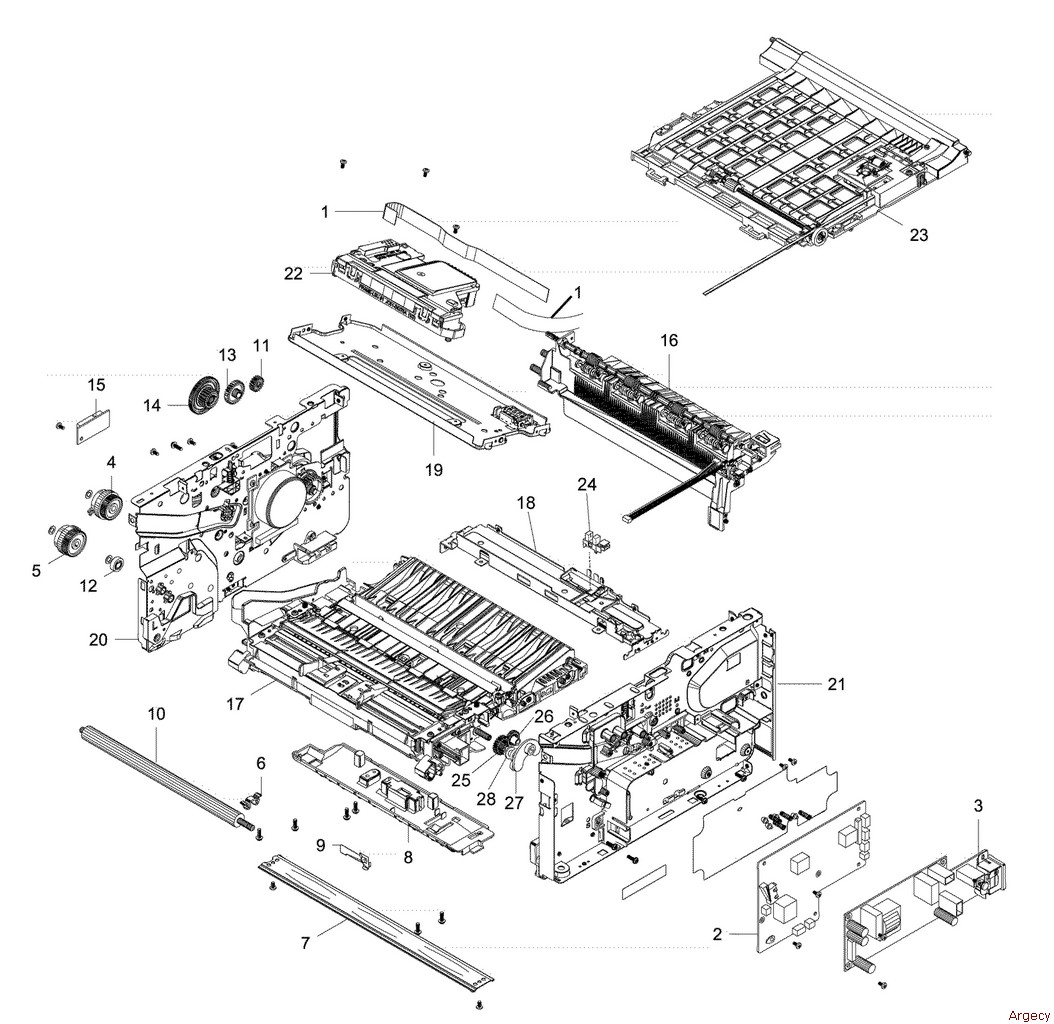

| PL 4.1 Frame
1 2 3 105N02351 LVPS 220V (REP 4.2) 3 4 5 6 – Transfer Roll Holder 7 – Bottom Bar 8 – Feed Frame 9 – Ground Clip 10 11 – Exit Gear 12 – Feed Gear 13 – Exit Idle Gear 14 – Exit Gear 15 011N00581 Paper Feed PWB 16 – Main Exit Frame 17 – Paper Path Frame 18 – Exit Sensor Frame 19 – LSU Bracket Frame 20 – Left Main Frame 21 – Right Main Frame 22 23 – Duplex (PL 4.2) (REP 4.6) 24 25 – Registration Roll Pivot Gear 26 – Registration Roll Drive Gear 27 – Pivot Plate 28 – Collar | ![]() |

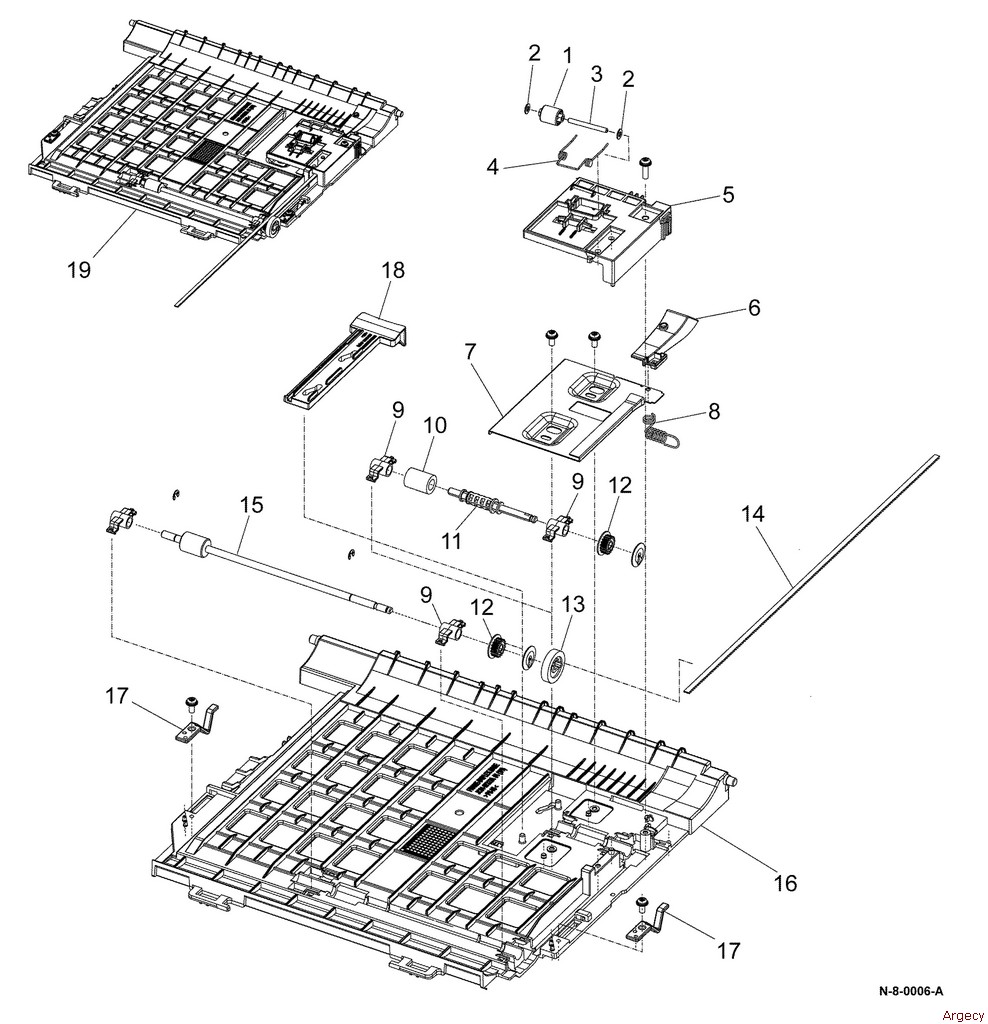

| PL 4.2 Duplex Assembly
1 – M Idle Roller 2 – Washer 3 – Idle Roll Shaft 4 – Spring 5 – Duplex Upper Guide 6 – Duplex Paper Guide 7 – Duplex Align Bracket 8 – Ground Terminal 9 – Roller Bushing 10 – Rubber Feed Roller 11 – Feed Shaft 12 – Pulley 13 – Exit Gear 14 – Flat Rubber Belt 15 – Feed Roller 16 – Duplex Base Frame 17 – Duplex Latch 18 – Align Lever 19 | ![]() |

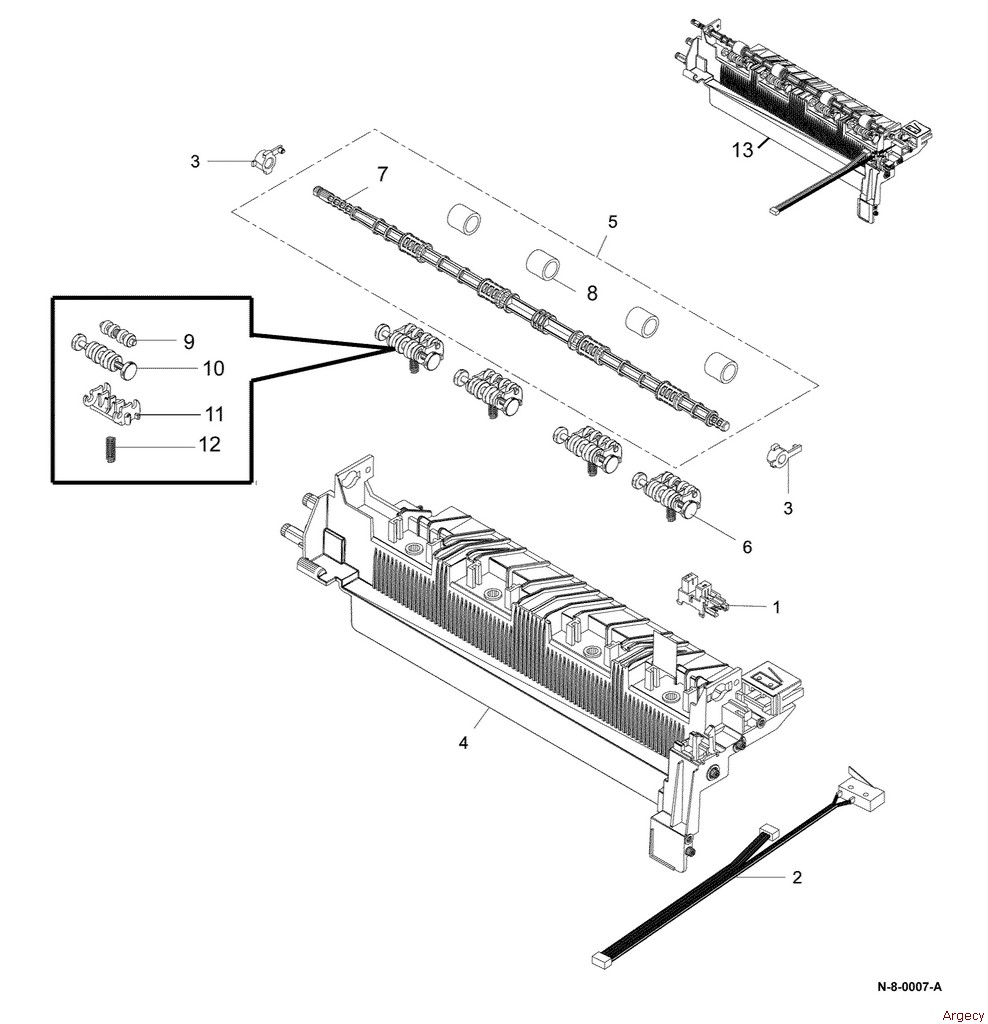

| PL 4.3 Exit Frame
1 2 – Harness 3 – Bushing 4 – Exit Frame 5 6 – Decurler Roller 7 – Exit Shaft 8 – Rubber Exit Dup 9 – Inner Exit Roller 10 – Outer Exit Roller 11 – Exit Roll Holder 12 – Spring 13 – Exit Frame Assembly | ![]() |

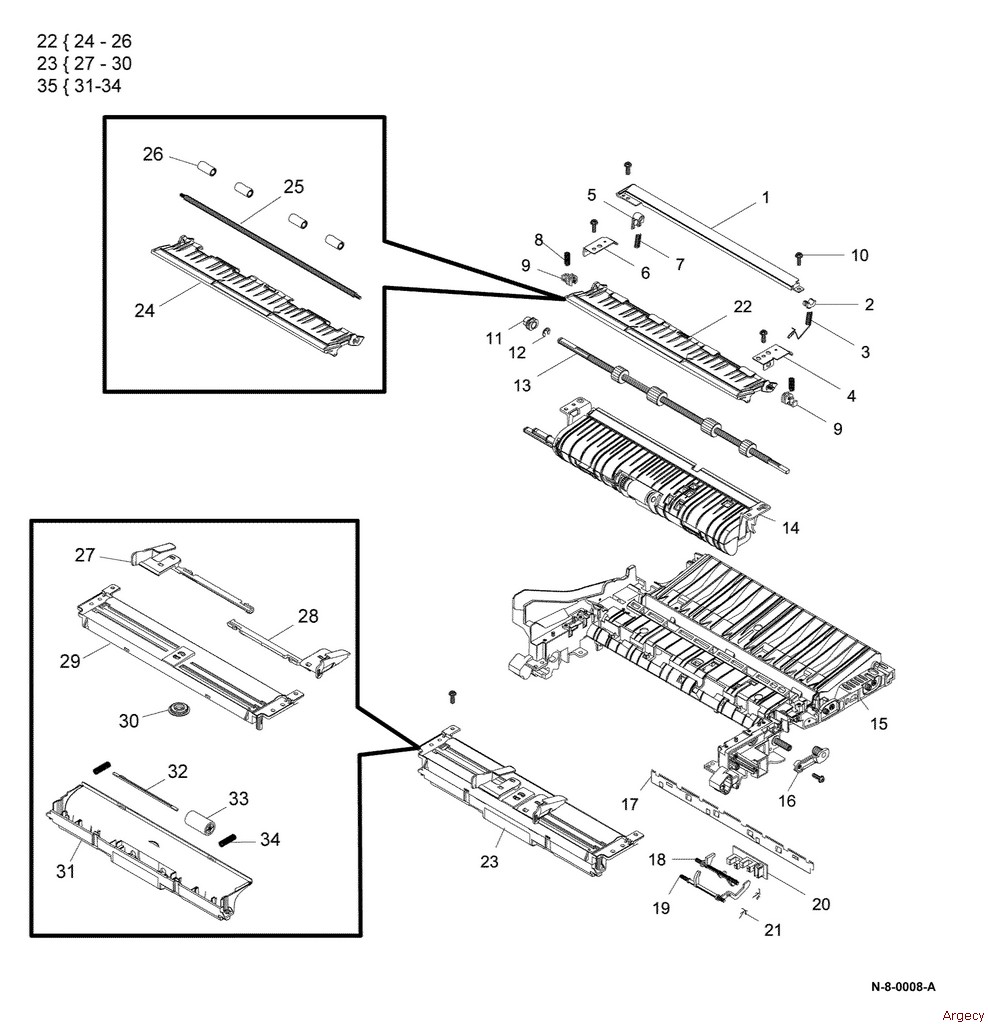

| PL 4.4 Paper Path
1 – Earth Transfer Plate 2 – Bushing 3 – Spring 4 – Right Push Brush Plate 5 – Bushing 6 – Left Push Brush Plate 7 – Spring 8 – Spring 9 – Feed Bushing 10 – Screw 11 – Exit Shaft Bushing 12 – E-Ring 13 14 – Pickup Frame Base 15 – Middle Frame 16 – Registration Holder 17 – P SAW Plate 18 19 120N00548 Registration Sensor Actuator Fully refurbished with 90-day warranty 120N00548 3-4 Day Lead $24.00 20 21 – Spring 22 – Registration Base Assembly 23 24 – Paper Guide Cover 25 – Registration Idle Shaft 26 – Registration Idle Roller 27 – Manual Left Adjust 28 – Manual Right Adjust 29 – Lower Paper Guide 30 – Pinion Gear 31 – Roller Cover 32 – Pin 33 – Idle Roller 34 – Spring 35 – Sub-Holder Idle | ![]() |

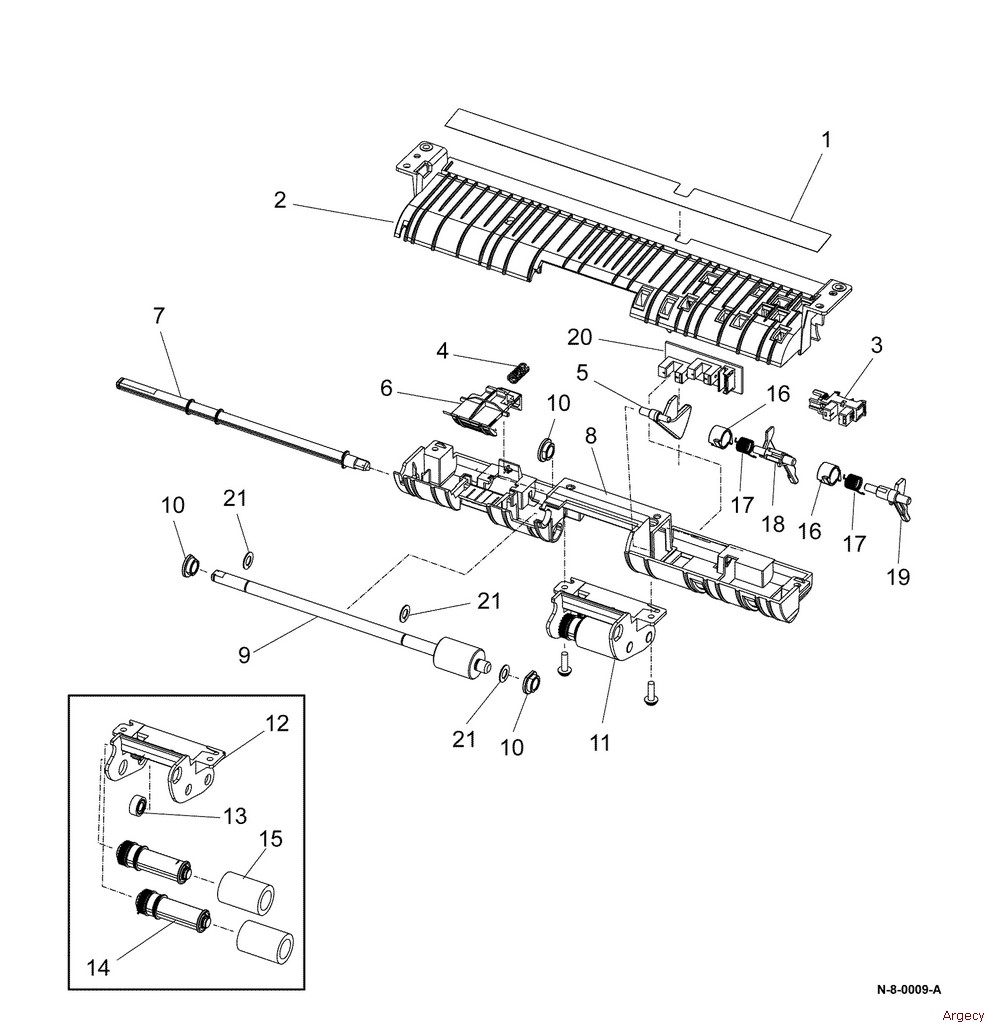

| PL 4.5 Base Pick Up
1 – Duplex Path Sheet 2 – Duplex Guide 3 4 – Spring 5 – Exit Sensor Actuator 6 – Duplex Guide Lever 7 – Pick Up Shaft 8 – Pick Up Guide 9 10 – Bushing 11 12 – Feed Roll Holder 13 – Idle Pick Up Gear 14 – One Way Clutch 15 – Retard Roller 16 – Actuator Empty Holder (REP 4.18) 17 – Spring TS (REP 4.18) 18 – Actuator - Width (REP 4.18) 19 – Actuator - Paper (REP 4.18) 20 – Feed Sensor PWB (REP 4.18) 21 – Washer | ![]() |
| PL 4.6 Left Main Frame
1 – Left Rear Guide 2 3 – Fuser Drive Out Gear 4 – Knock Up Left Guide 5 – Left Developer Guide Plate 6 – Left Frame 7 – Shaft Bushing 8 9 – Idler Gear 10 – Pivot Frame 11 – Idler Gear 12 – Fuser Locking Lever 13 – Hub Clutch Gear 14 – Feed Gear 15 – Feed Gear 2 16 – Cam Coupler 17 – Coupling Lever 18 19 – Harness Cover | ![]() |

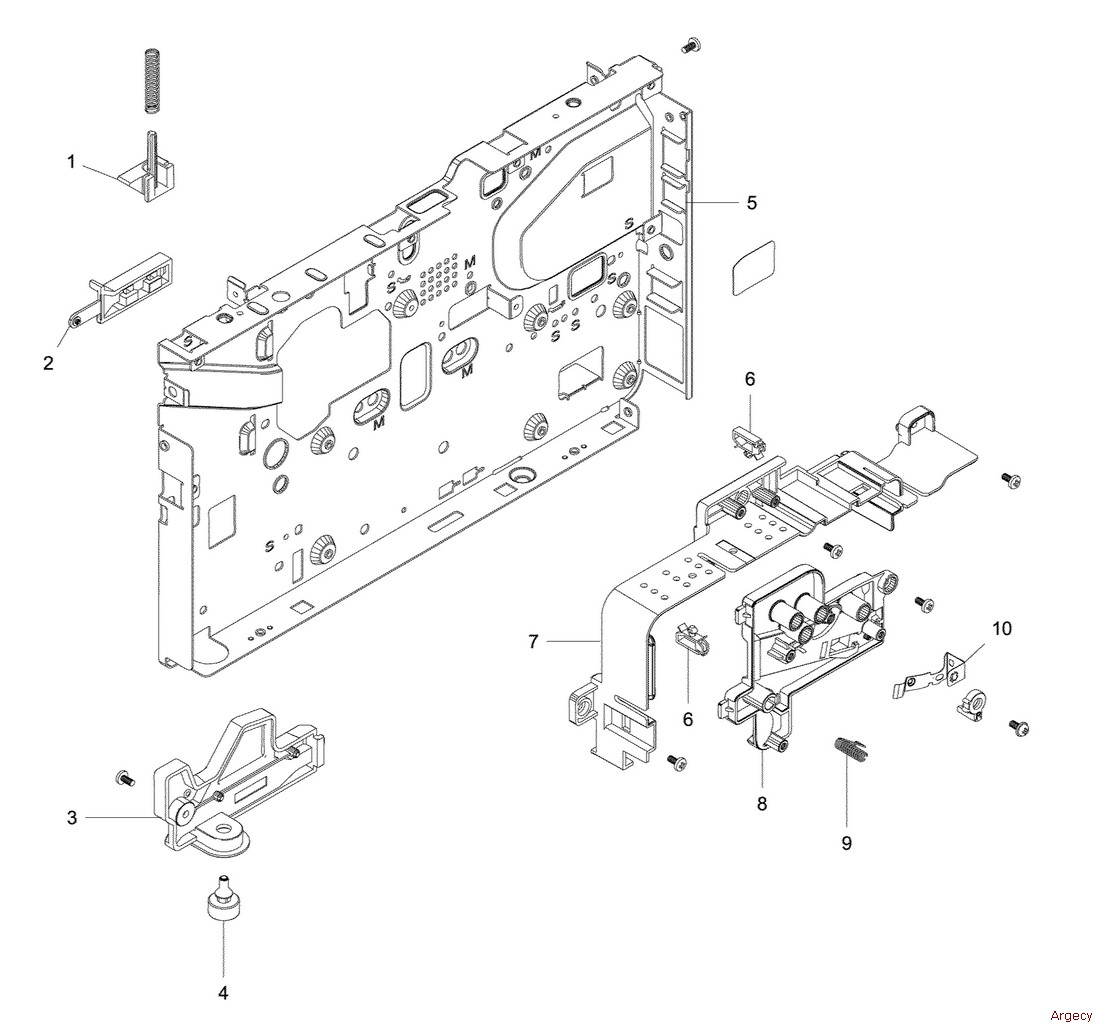

| PL 4.7 Right Main Frame
1 – Right Developer Guide Plate 2 – Rear Guide 3 – Lower Guide 4 – Foot 5 – Right Frame 6 – Cable Clamp 7 – LVPS Cover 8 – Developer Right Guide 9 – Spring 10 – Ground Clip | ![]() |

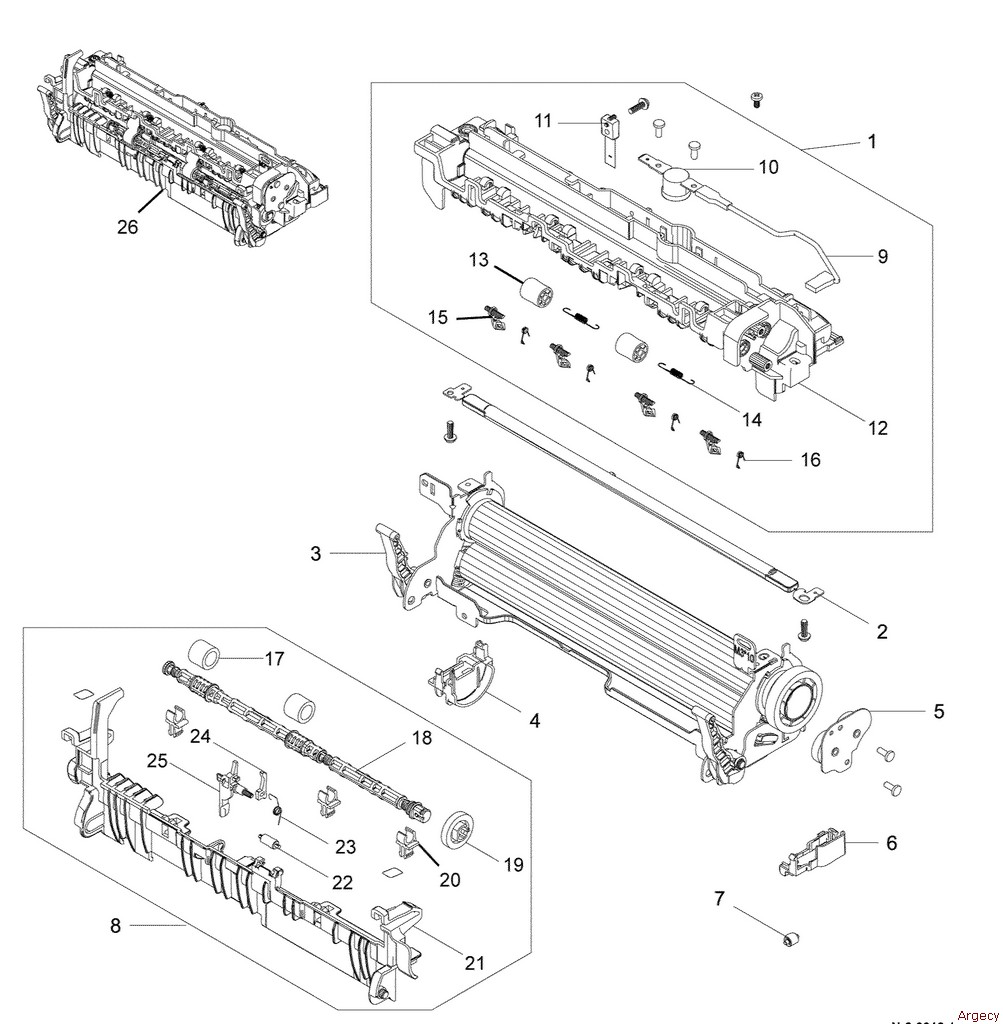

| PL 5.1 Fuser
1 – Upper Fuser 2 – Fuser Lamp 3 – Lower Fuser 4 – Right Lamp Cap 5 – Fuser Exit Drive 6 – Left Lamp Cap 7 – Fuser Gear Stopper 8 – Fuser Rear 9 – Fuser Joint Harness 10 – Thermostat 11 – Thermistor 12 – Fuser Cover 13 – Exit Roller 14 – Spring 15 – Guide 16 – Spring 17 – Exit Roller 18 – Exit Shaft 19 – Exit Gear 20 – Bushing 21 – Rear Guide 22 – Exit Idle Roller 23 – Spring 24 – Actuator Holder 25 – Exit Sensor Actuator 26 | ![]() |

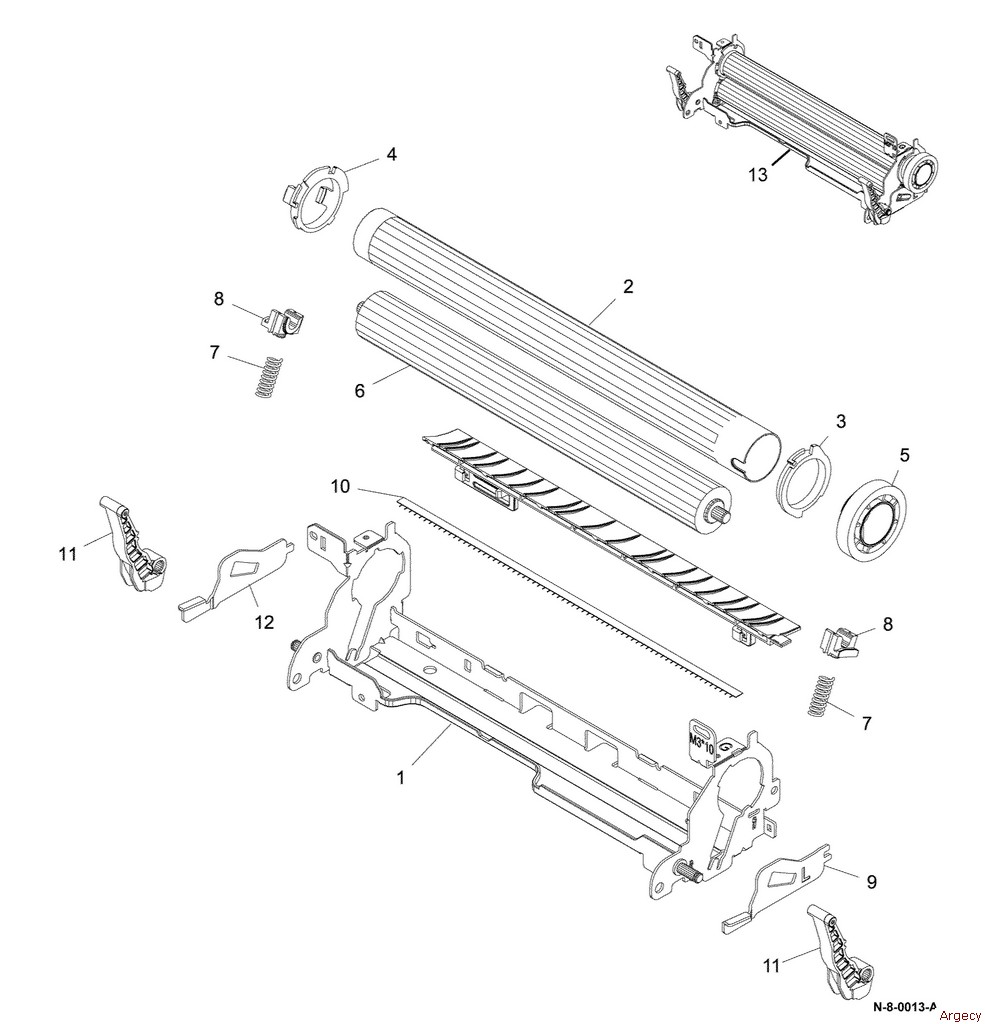

| PL 5.2 Lower Fuser
1 – Fuser Frame 2 – Heat Roller 3 – Left Bushing 4 – Right Bushing 5 – Gear 6 – Roller 7 – Spring 8 – Bushing 9 – Left Jam Lever Link 10 – Antistatic Brush 11 – Jam Lever 12 – Paper Guide Holder 13 – Lower Fuser Assembly | ![]() |

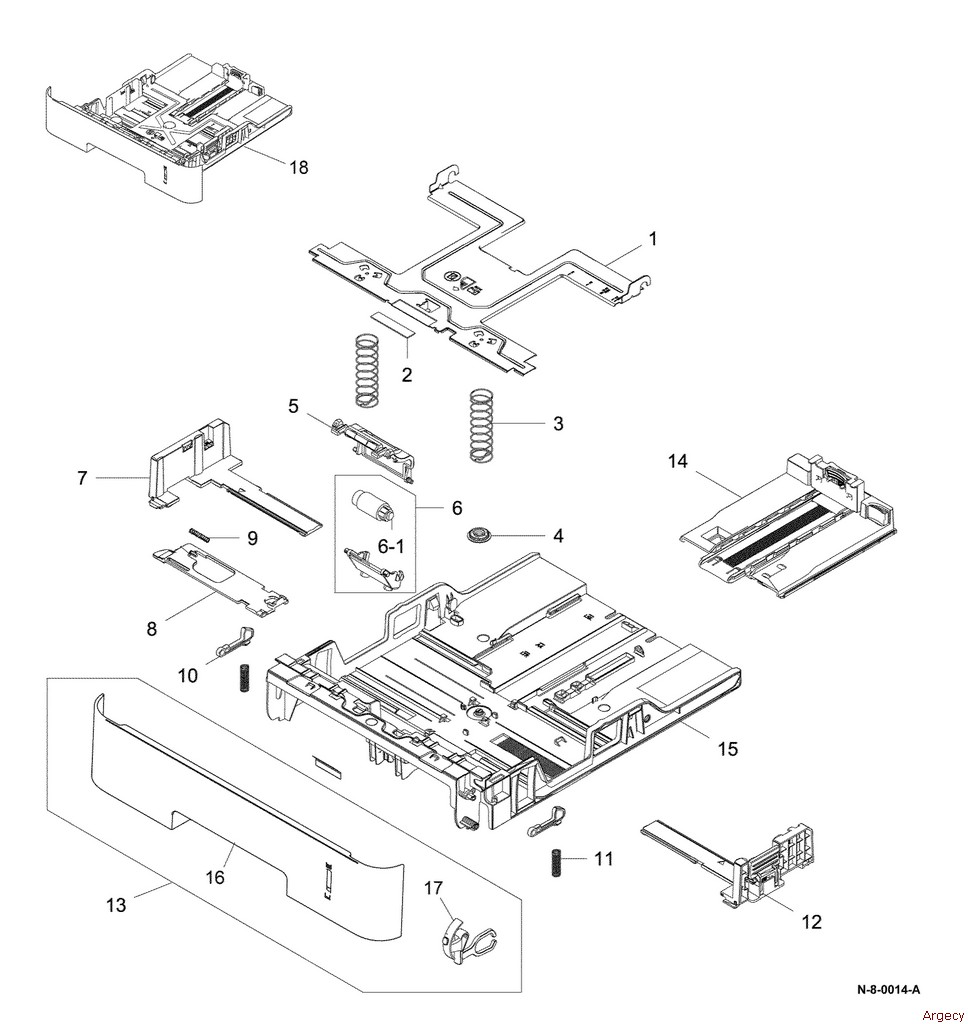

| PL 6.1 Paper Tray
1 – Lift Plate 2 – Pad 3 – Spring 4 – Pinion Gear 5 – Retard Roll Cover 6 7 – Left Paper Guide 8 – Latch Plate 9 – Spring 10 – Paper Tray Latch 11 – Spring 12 – Right Paper Guide 13 – Paper Tray Handle 14 – Paper Tray Rear Guide 15 – Paper Tray Frame 16 – Paper Tray Handle 17 – Paper Indicator 18 | ![]() |
| PL 7.1 Scanner Module (B205)
1 – Paper Guide 2 – Upper Scanner Frame 3 – Lower Scanner Frame 4 – Contact Image Sensor (CIS) 5 – Drive Belt 6 – Scanner Drive Motor 7 – Connector Bracket (REP 7.1) 8 – Flat Cable 9 – Scanner Home Sensor 10 – CIS Holder 11 – CIS Guide Shaft 12 | ![]() |

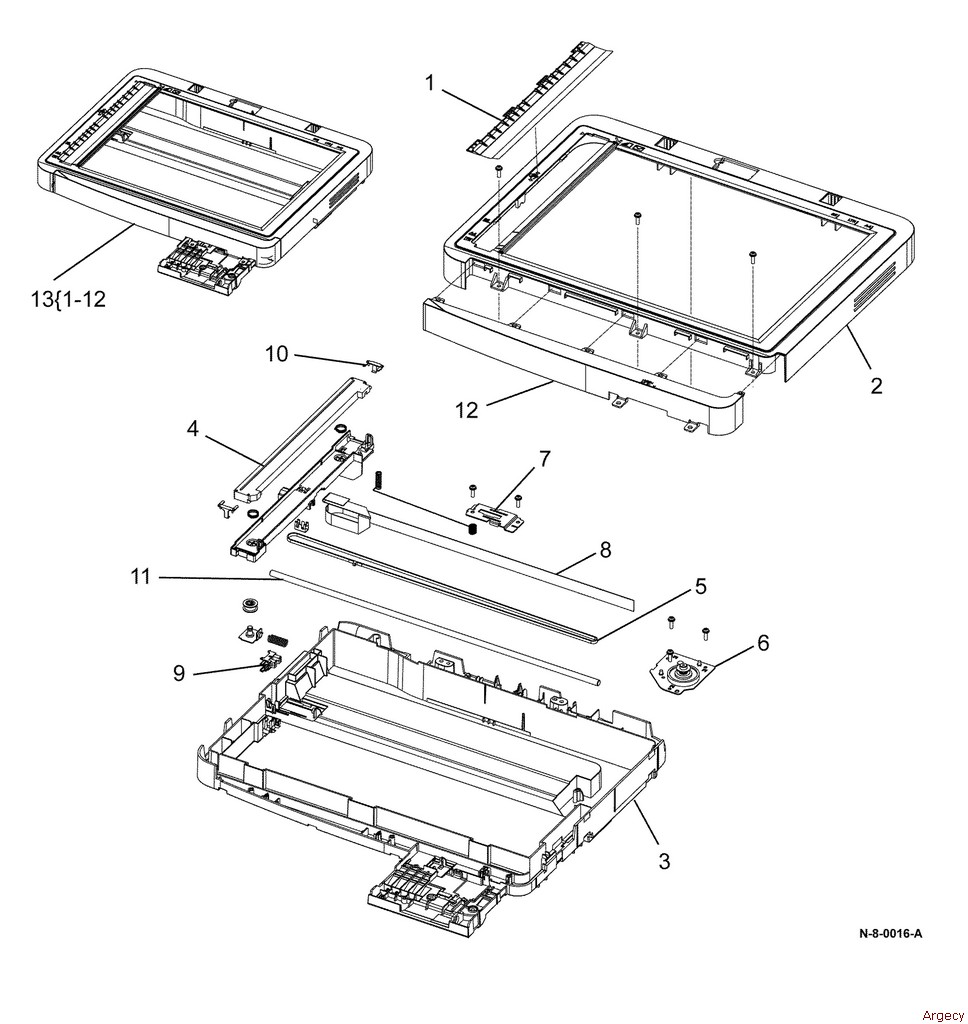

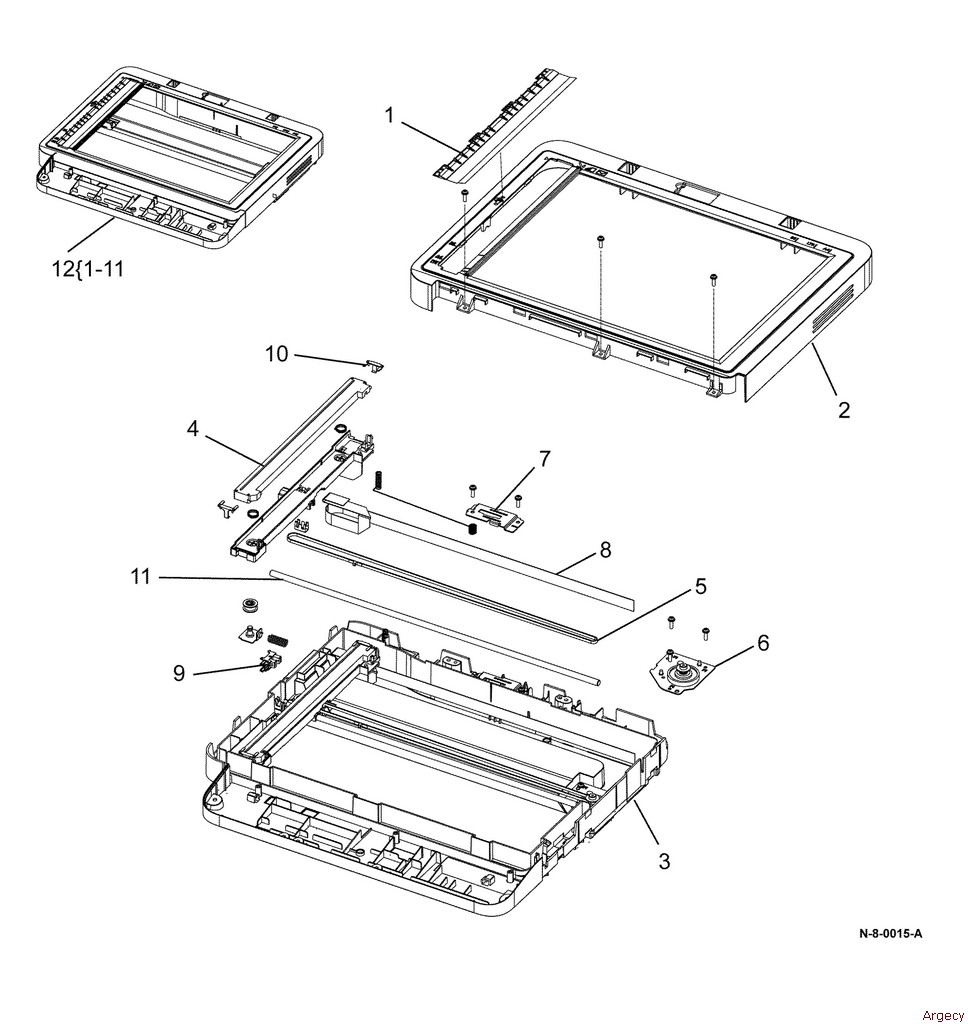

| PL 7.2 Scanner Module (B215)
1 – Paper Guide 2 – Upper Scanner Frame 3 – Lower Scanner Frame 4 – Contact Image Sensor (CIS) 5 – Drive Belt 6 – Scanner Drive Motor 7 – Connector Bracket (REP 7.1) 8 – Flat Cable 9 – Scanner Home Sensor 10 – CIS Holder 11 – CIS Guide Shaft 12 – Front Cover 13 090N00191 Scanner Module (REP 7.2) | ![]() |
| PL 8.1 Control Panel (B205)
1 – Top Cover 2 – Function Keys A 3 – Function Keys B 4 – LCU Cover 5 – Menu Key 6 – FAX Key 7 8 – Power Key (REP 8.5) 9 – Start Key 10 – Navigation Keys 11 – Status Lens 12 – Clear All Key 13 – Power Save Key 14 140N63860 Control Panel Assembly (Dup / NW / WiFi) (REP 8.1) | ![]() |

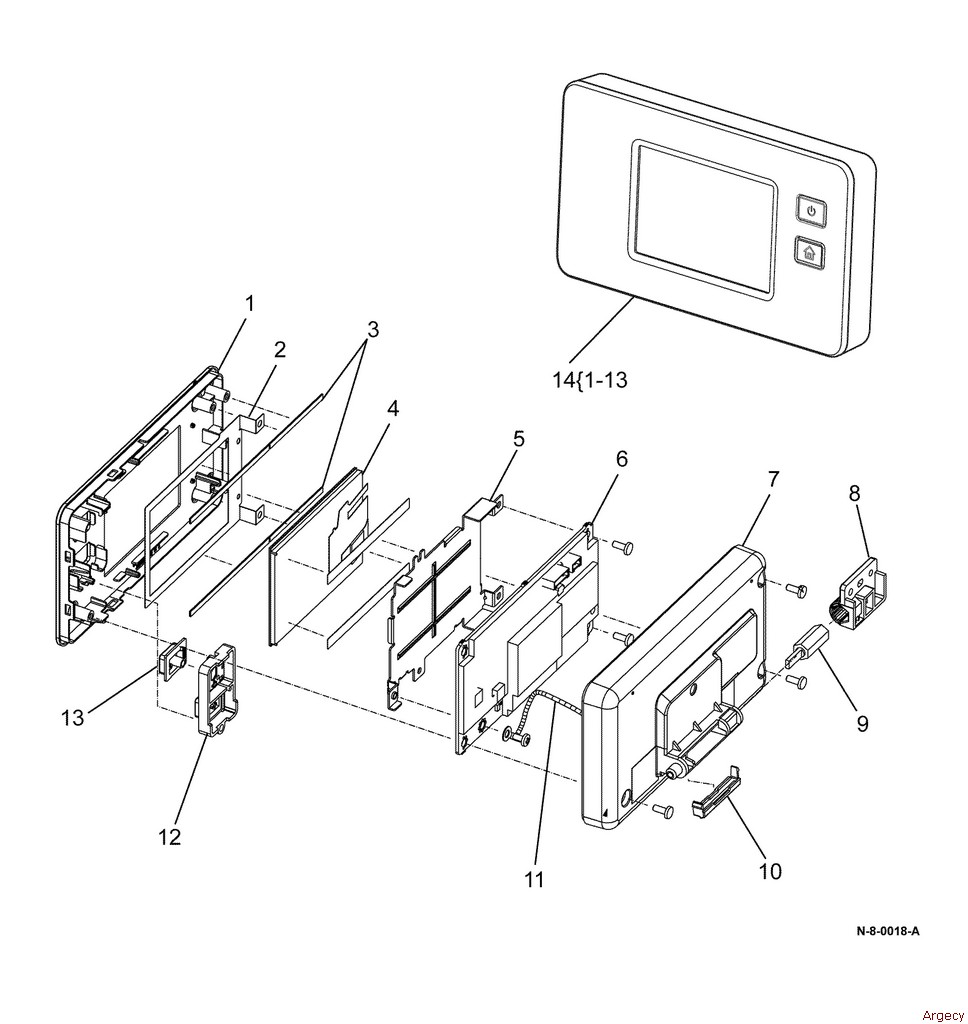

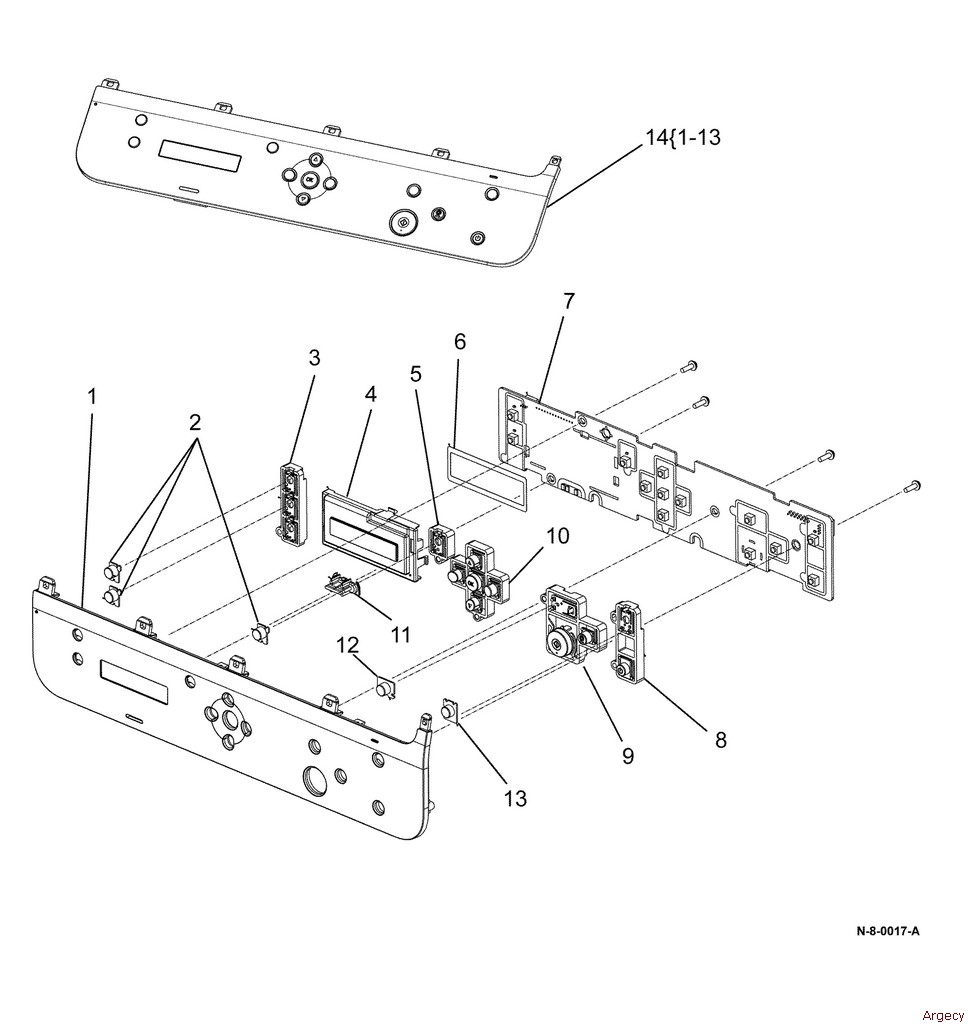

| PL 8.2 Control Panel (B215)
1 – Front Cover 2 – Ground Plate 3 – Seal 4 – LCD Screen (3.5") (REP 8.5) 5 – LCD Plate 6 140N63861 Control Panel PWB (REP 8.4) 7 – Lower Cover 8 – Hinge Holder 9 – Damper Link 10 – Stopper Cover 11 – Ground Harness 12 – Home Key (REP 8.5) 13 – Power Key (REP 8.5) 14 140N63859 Control Panel Assembly (REP 8.3) | ![]() |
