Xerox VersaLink C625 Parts
Pease call for parts
PL 1.10 Electrical
1 2 3 4 5 6 7 |
![]() |

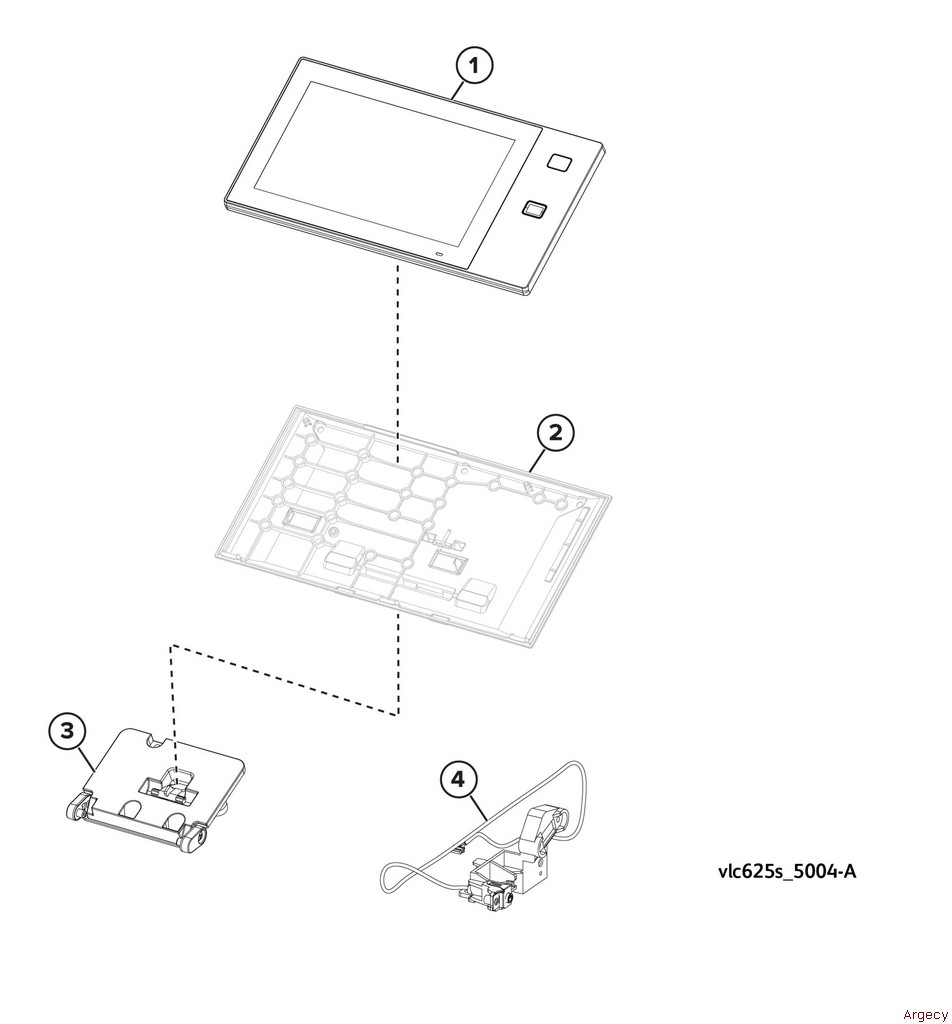

PL 2.10 User Interface
1 2 Control panel (7-inch display) rear cover 3 4 |
![]() |

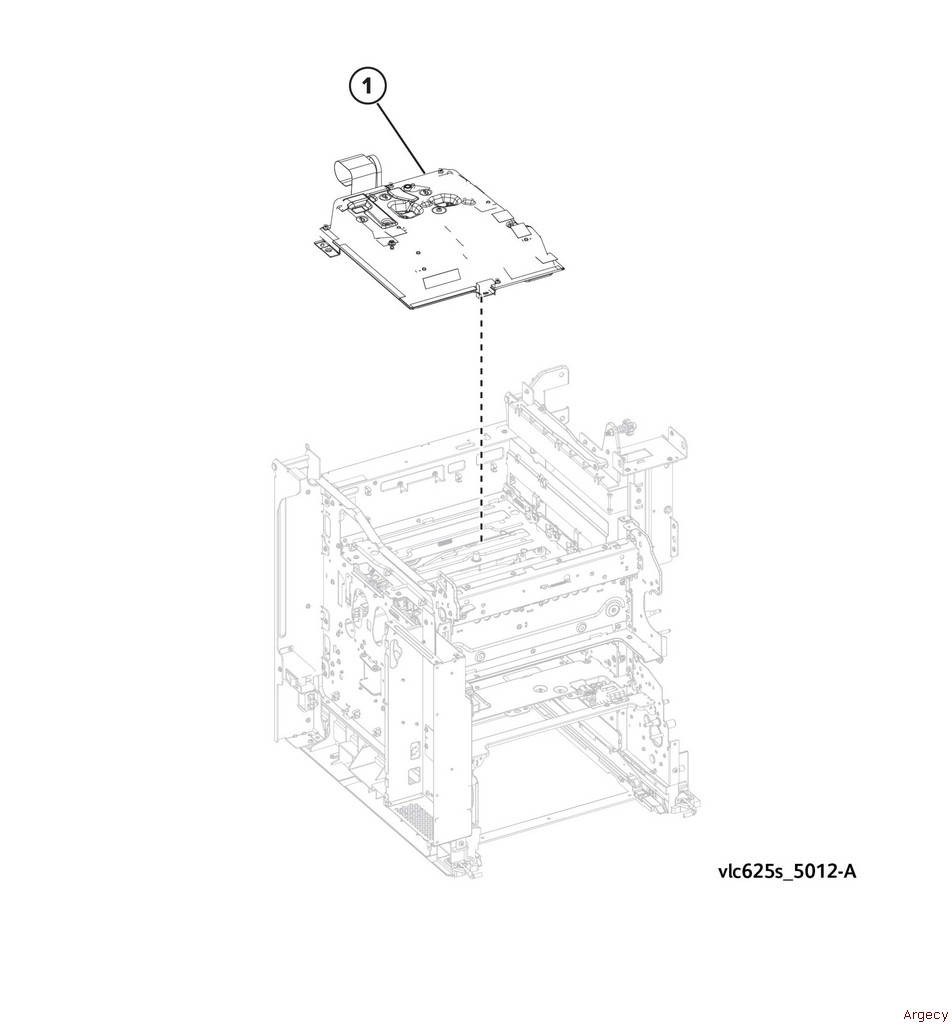

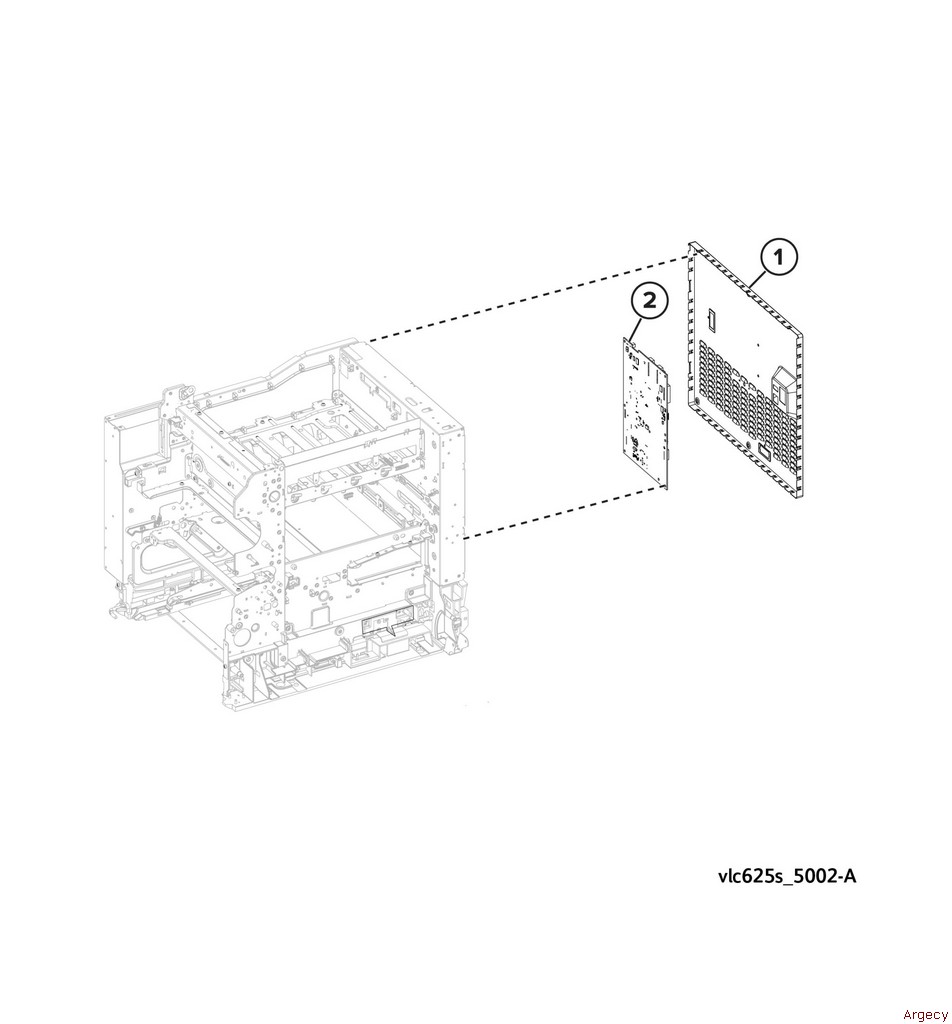

PL 3.05 Controller PWB Assembly
1 Controller PWB Shield (REP 3.1) 2 |
![]() |

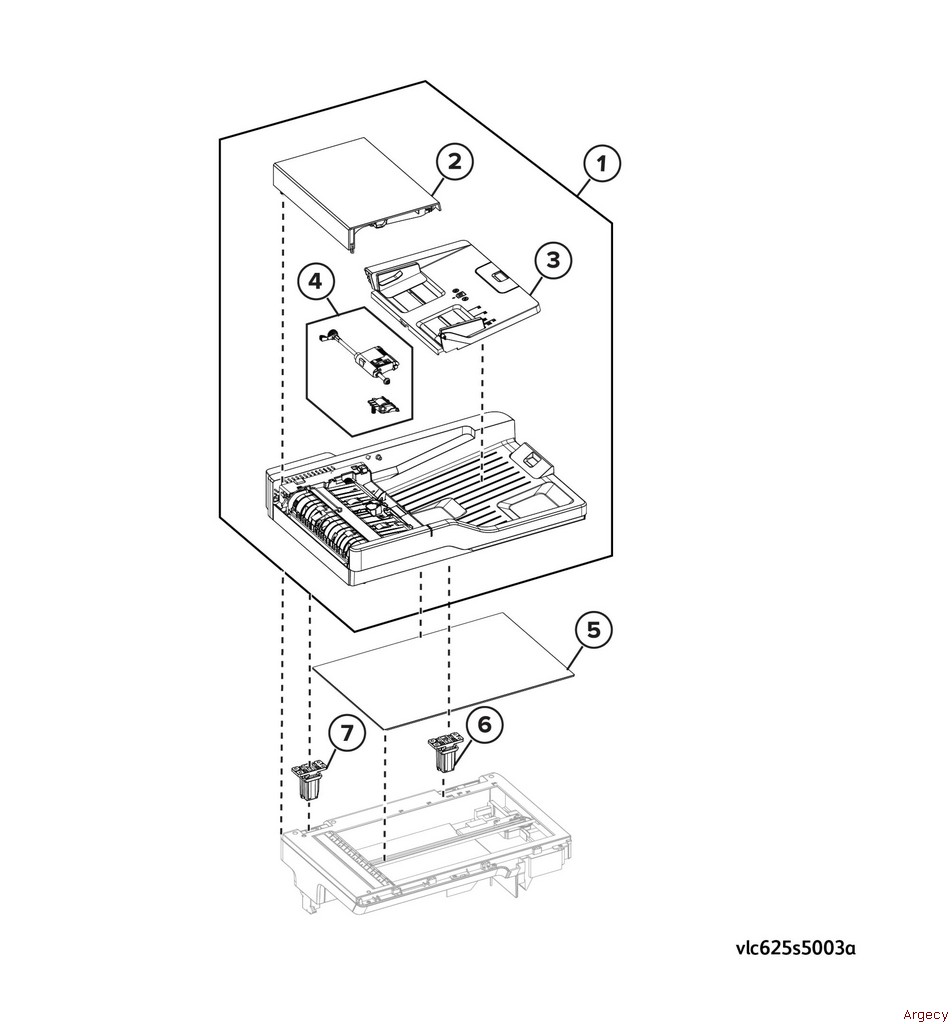

PL 5.10 DADF Components
1 2 3 4 5 6 7 8 |
![]() |

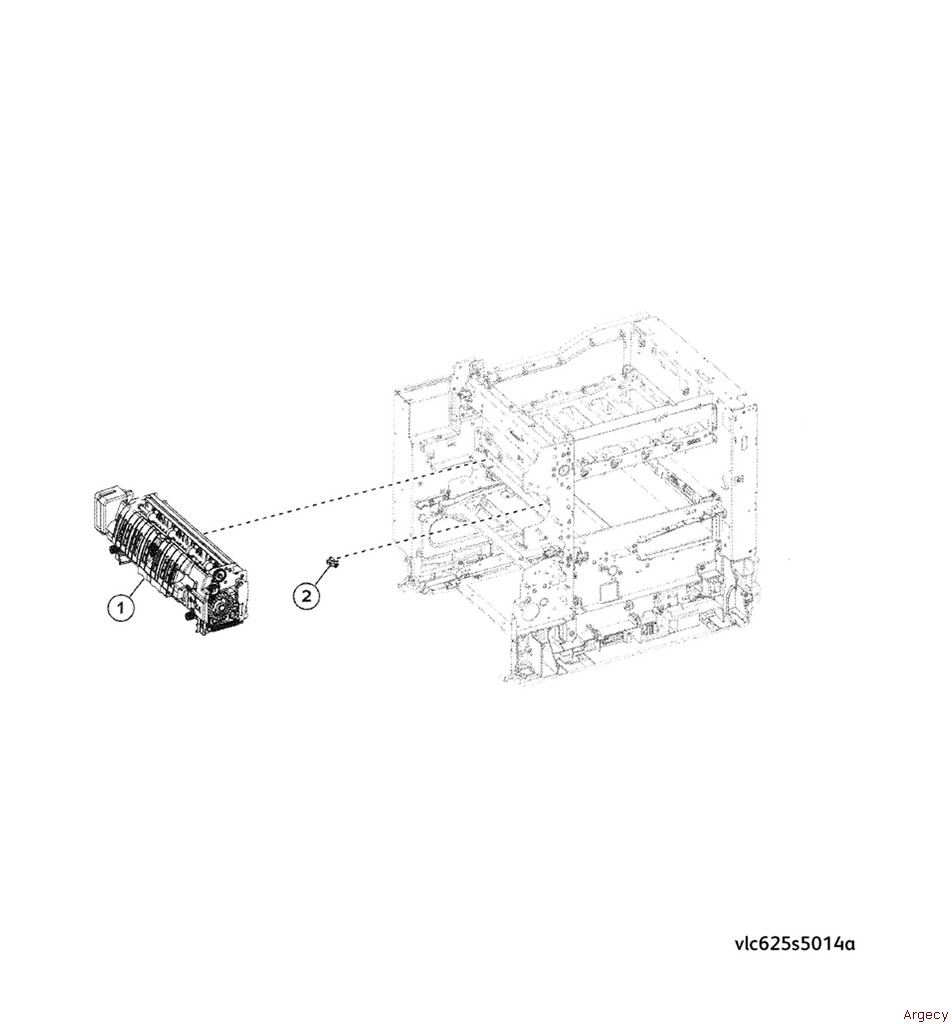

PL 10.10 Fuser
1 - 115R00160 Fuser, 220V (REP 10.1) (See NOTE) 2 |
![]() |

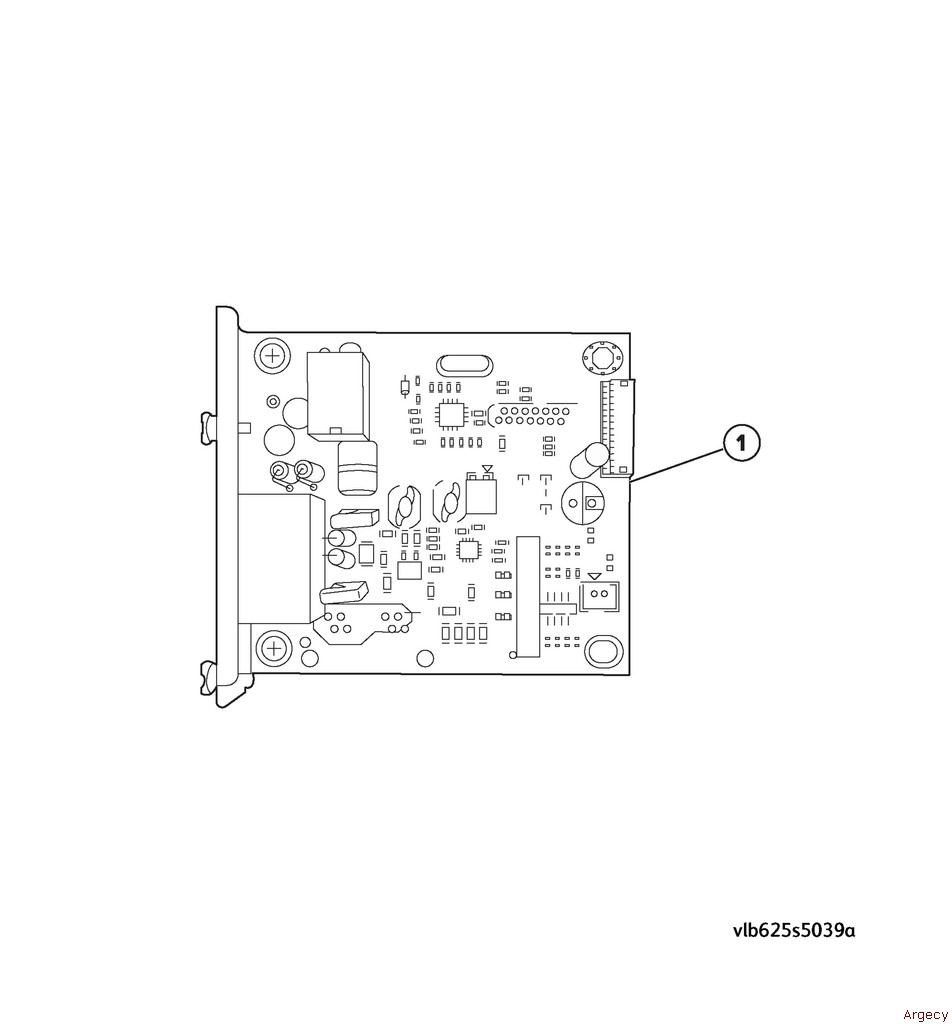

PL 20.10 Fax PWB
1 2 3 Note: For special request only. |
![]() |
PL 25.05 Accessories
1 2 3 4 5 6 7 8 097N02463 Convenience Stapler (220v) 9 10 |
|
PL 26.05 Consumables and Tools
1 2 3 4 5 006R04648 Black WW Metered 6 006R04616 Black Std-Capacity NA/XE Sold 7 8 006R04636 Black High-Capacity NA/XE Sold 9 10 006R04664 Black WW Sold (See Note) 11 006R04651 Yellow WW Metered 12 006R04619 Yellow Std-Capacity NA/XE Sold 13 14 006R04639 Yellow High-Capacity NA/XE Sold 15 16 006R04667 Yellow WW Sold (See Note) 17 006R04650 Magenta WW Metered 18 006R04618 Magenta Std-Capacity NA/XE Sold 19 20 006R04638 Magenta High-Capacity NA/XE Sold 21 22 006R04666 Magenta WW Sold (See Note) 23 006R04649 Cyan WW Metered 24 006R04617 Cyan Std-Capacity NA/XE Sold 25 26 006R04637 Cyan High-Capacity NA/XE Sold 27 28 006R04665 Cyan WW Sold (See Note) |
|
PL 28.10 Covers 1
1 Left cover (REP 28.17) 2 Rear handle cover 3 4 5 Motor cover (REP 28.11) 6 Rubber feet 7 Tray indicator 8 9 10 11 Note: Includes left hinge-and right hinge |
![]() |

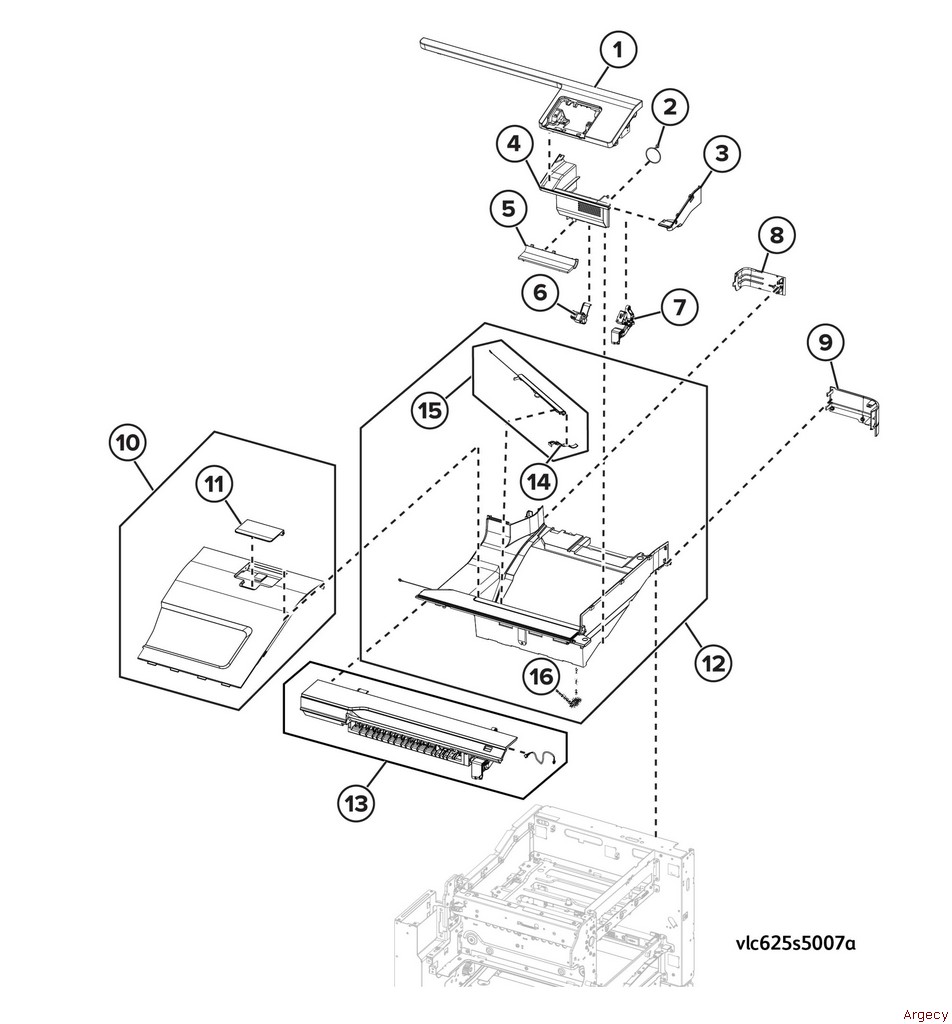

PL 28.15 Covers 2
1 3 USB cover (REP 28.4) 4 5 Badge cover 6 7 8 Scanner rear left cover 9 Scanner rear right cover 10 11 Bin extender (P/O PL 28.15 Item 10) 12 13 14 Bin flag (P/O PL 28.15 Item 15) (REP 28.15) 15 16 |
![]() |
PL 31.10 Left Side Harness
1 2 LVPS harness (P/O PL 31.10 Item 1) 3 AC line in harness (P/O PL 31.10 Item 1) 4 CMY motor harness (P/O PL 31.10 Item 1) 5 Fuser AC harness (P/O PL 31.10 Item 1) 6 BOR motor harness (P/O PL 31.10 Item 1) 7 Fuser DC harness (P/O PL 31.10 Item 1) 8 K Motor harness (P/O PL 31.10 Item 1) |
|
PL 31.15 Middle Harness
1 2 HVPS harness (P/O PL 31.15 Item 1) 3 Aligner sensor harness,(P/O PL 31.15 Item 1) 4 Upper paper path sensor harness (P/O PL 31.15 Item 1) 5 Fuser buckle sensor harness (P/O PL 31.15 Item 1) 6 TPS harness (P/O PL 31.15 Item 1) 7 Paper path motor harness (P/O PL 31.15 Item 1) 8 Fuser motor harness (P/O PL 31.15 Item 1) 9 Waste toner sensor harness (P/O PL 31.15 Item 1) |
|
PL 31.20 Right Side Harness
1 2 Front door sensor harness (P/O PL 31.20 Item 1) 3 TMC card harness (P/O PL 31.20 Item 1) 4 Weather station sensor harness (P/O PL 31.20 Item 1) 5 Interlock switch harness (P/O PL 31.20 Item 1) 6 Optional tray harness (P/O PL 31.20 Item 1) |
|

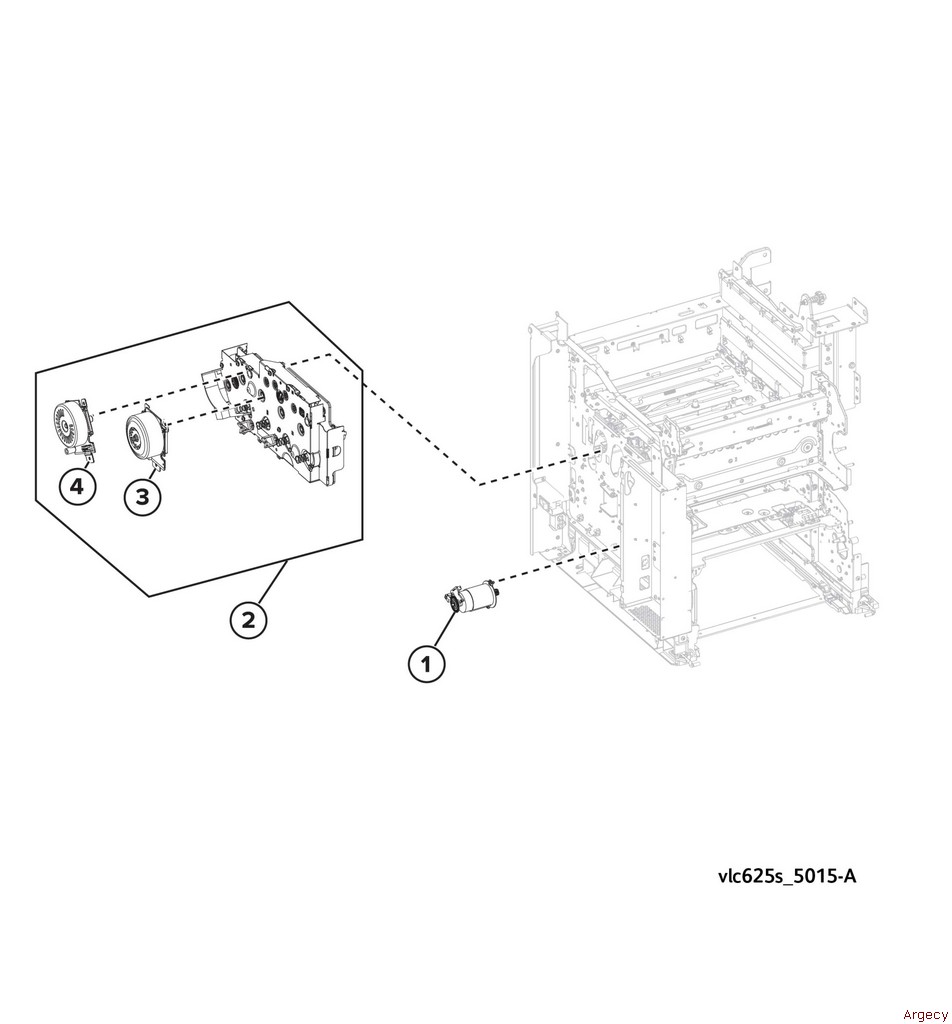

PL 40.10 Drive Components
1 2 3 Motor (CMY) (P/O PL 40.10 Item 2) 4 Motor (K/transfer belt) (P/O PL 40.10 Item 2) |
![]() |
PL 31.10 Left Side Harness
1 2 LVPS harness (P/O PL 31.10 Item 1) 3 AC line in harness (P/O PL 31.10 Item 1) 4 CMY motor harness (P/O PL 31.10 Item 1) 5 Fuser AC harness (P/O PL 31.10 Item 1) 6 BOR motor harness (P/O PL 31.10 Item 1) 7 Fuser DC harness (P/O PL 31.10 Item 1) 8 K Motor harness (P/O PL 31.10 Item 1) |
|

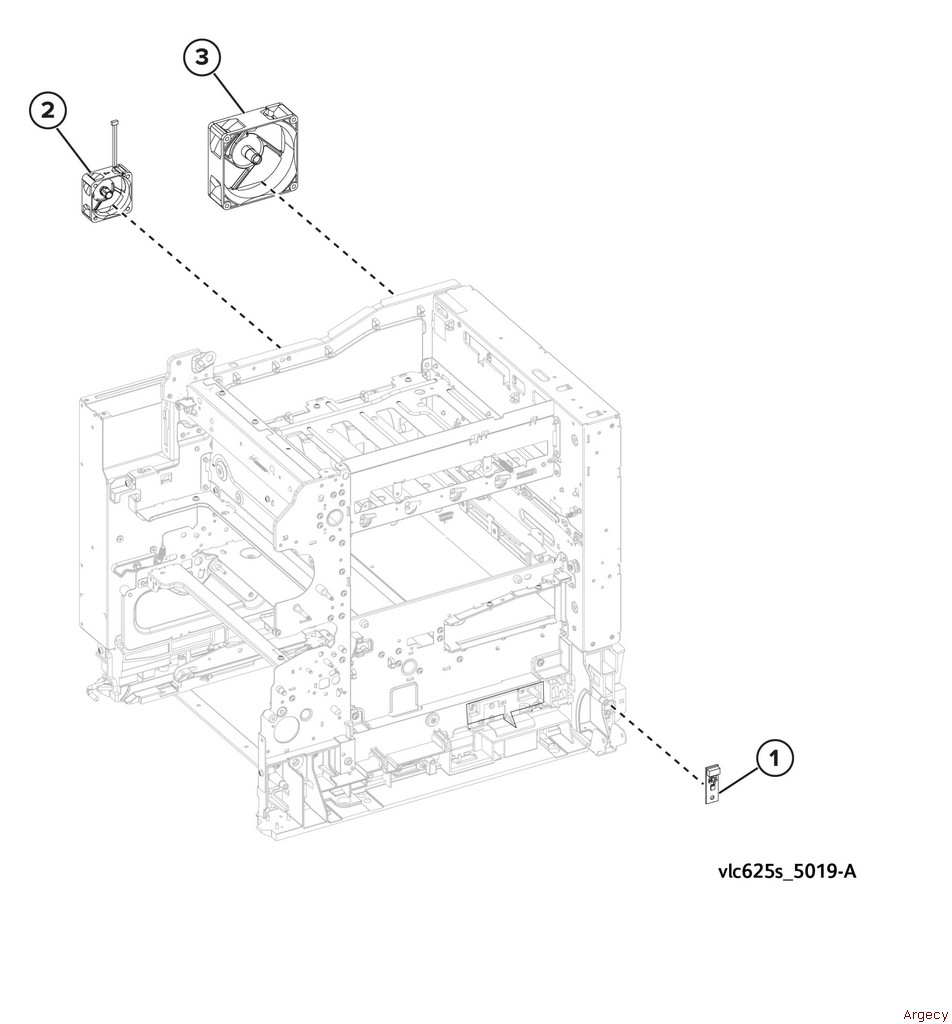

PL 40.15 NOHAD
1 2 3 |
![]() |

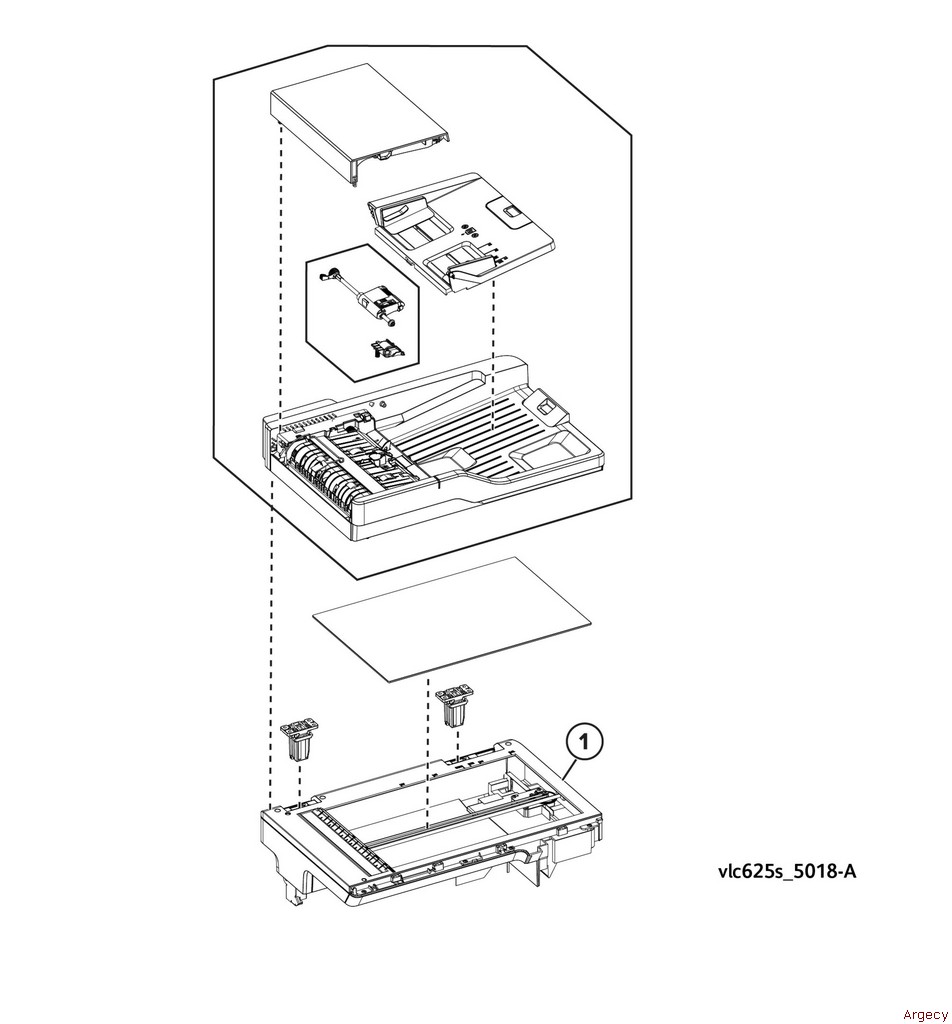

PL 60.05 Scanner
1 |
![]() |
PL 60.10 Print Head
1 |
![]() |

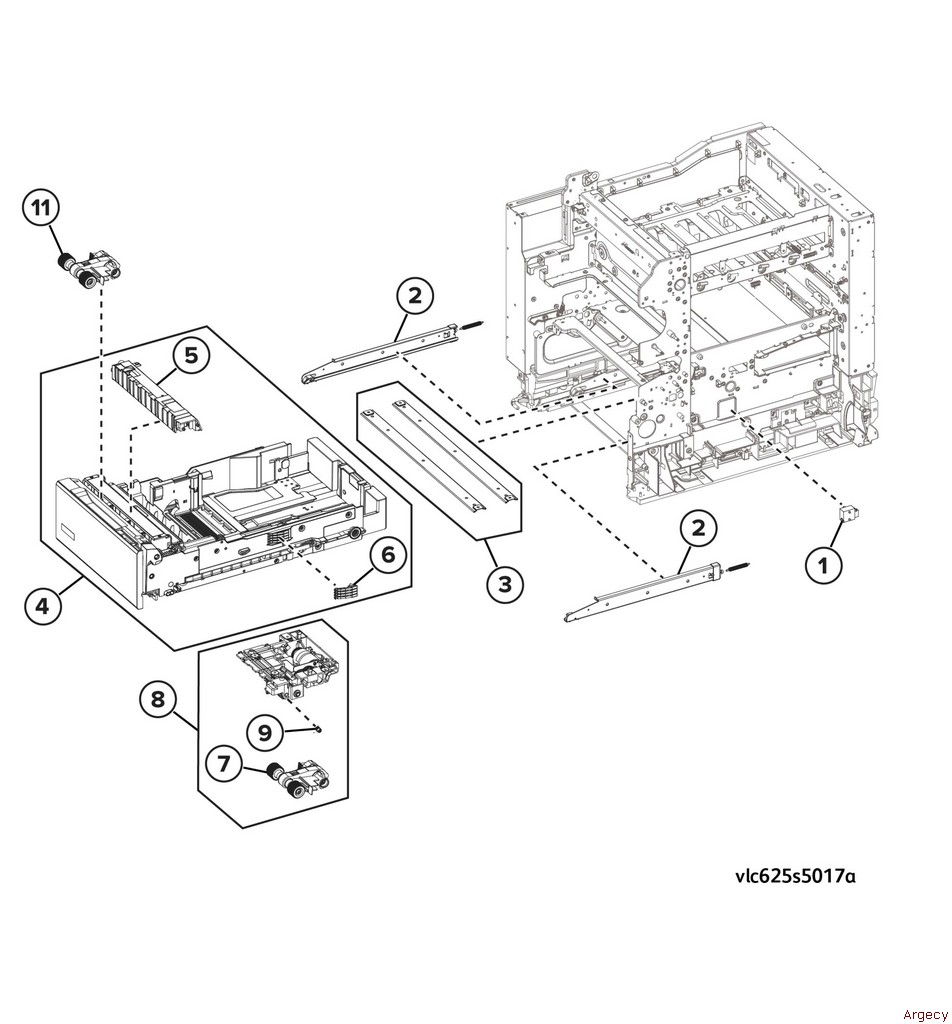

PL 70.10 Paper Feed
1 2 Tray rails (REP 70.3) 3 Support straps 4 > 5 Separator bracket (P/O PL 70.10 Item 4) (P/O PL 70.10 Item 10) 6 7 Pick roller (REP 70.4) (P/O PL 70.10 Item 8) (P/O PL 70.10 Item 10) 8 9 10 > 11 |
![]() |

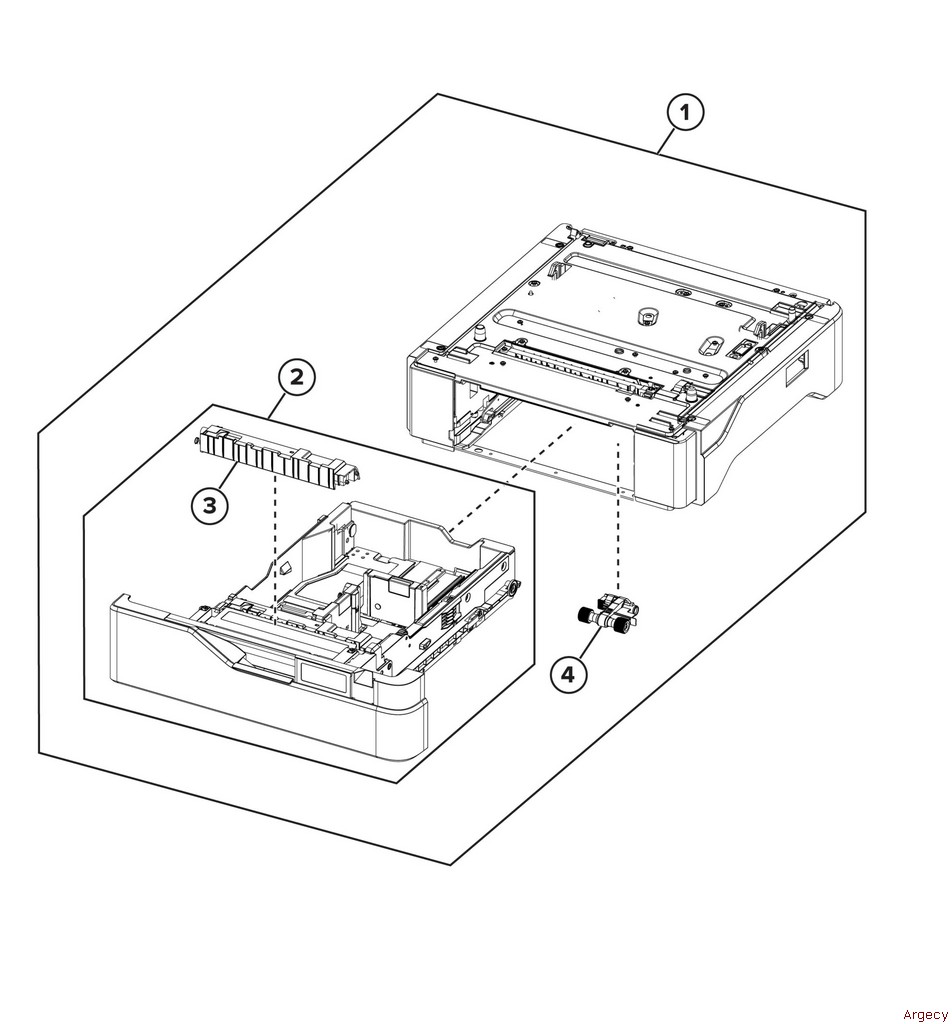

PL 70.15 Optional 550-Sheet Tray
1 Optional 550 sheet tray 2 3 Separation Block (P/O PL 70.15 Item 2) (P/O PL 70.15 Item 5) 4 Pick roller (REP 70.4) (P/O PL 70.15 Item 1) (P/O PL 70.15 Item 5) 5 |
![]() |

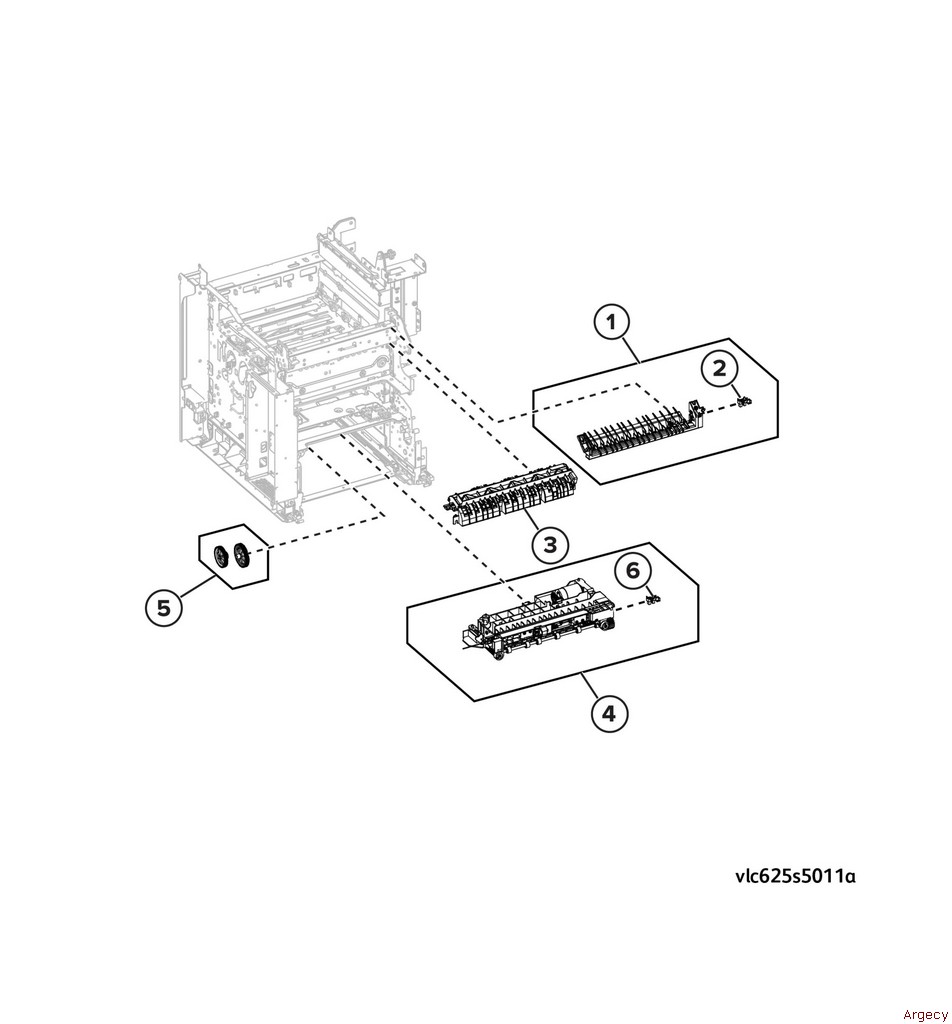

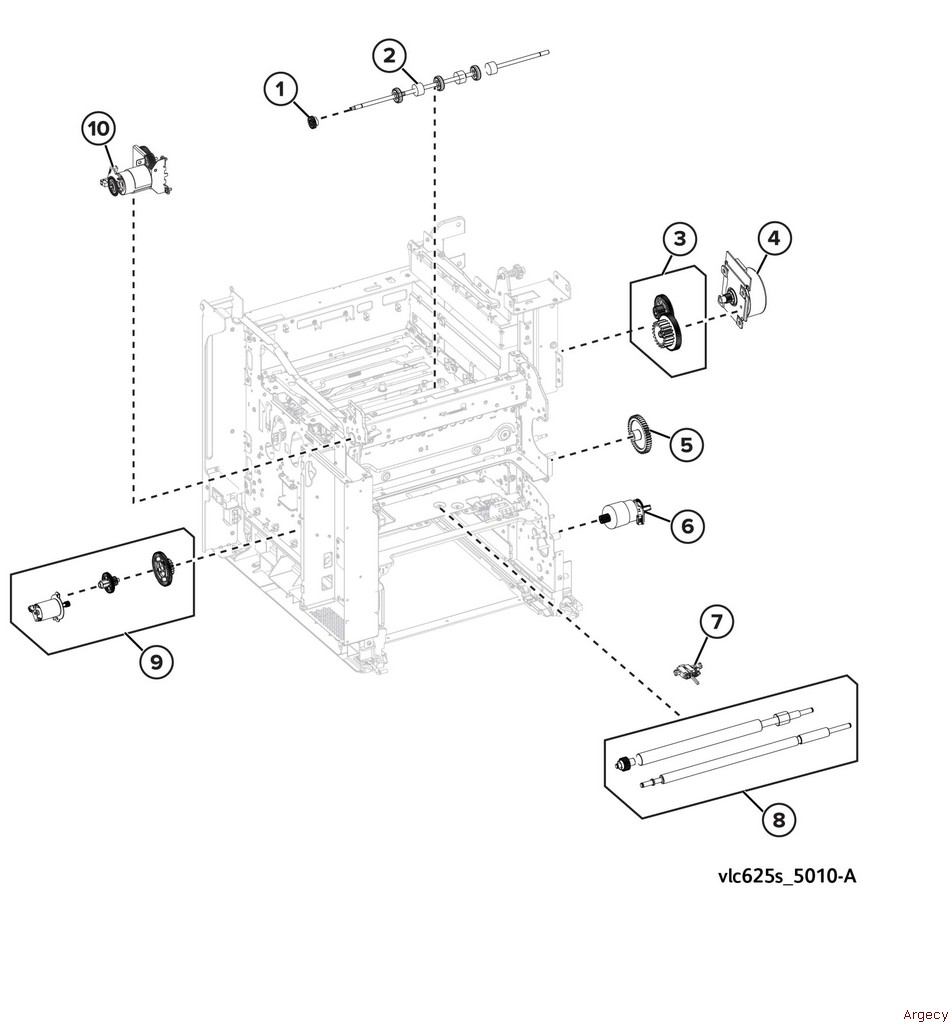

PL 80.05 Paper Path 1
1 2 3 4 5 6 7 8 9 10 |
![]() |
PL 80.10 Paper Path 2
1 2 3 4 5 6 Sensor (MPF Pass through) (P/O PL 80.10 Item 4) |
![]() |

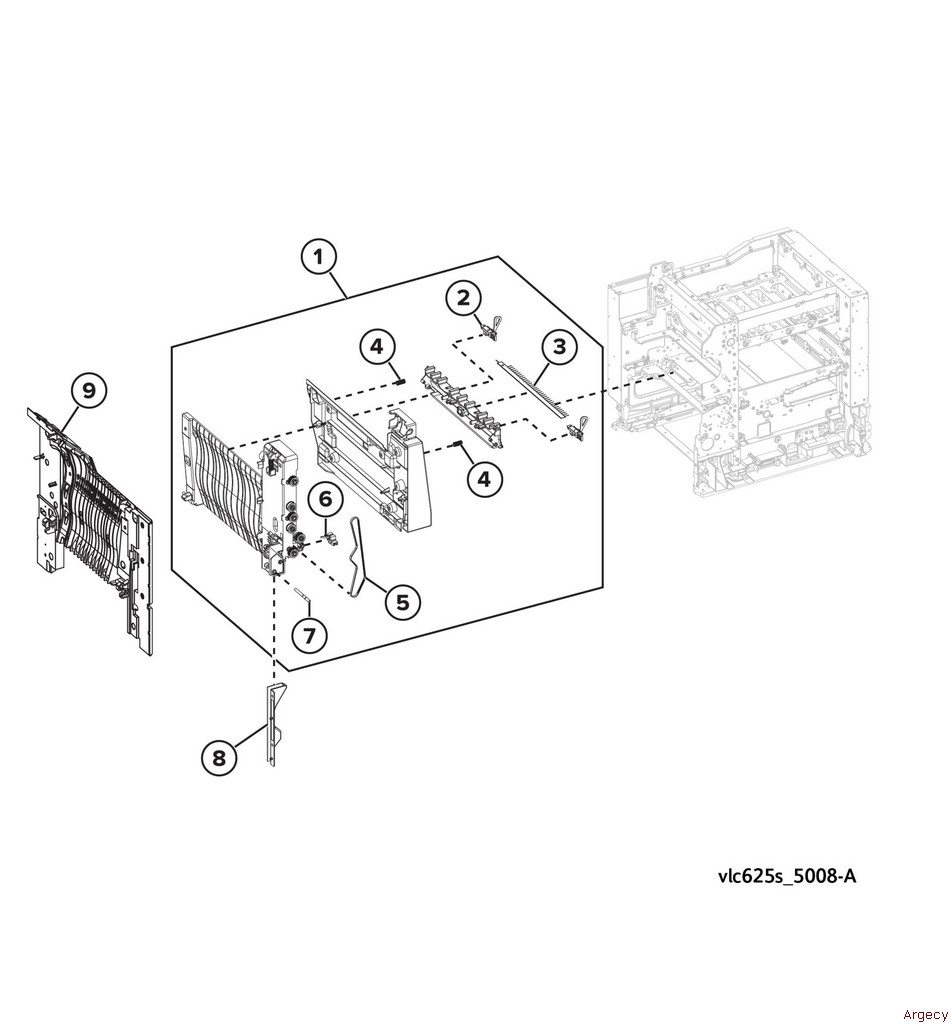

PL 80.15 Duplex Paper Path
1 2 Sensor (fuser buckle) (P/O PL 80.15 Item 1) - Sensor (narrow media) (P/O PL 80.15 Item 1) 3 Static brush (P/O PL 80.15 Item 1) 4 Guide springs (P/O PL 80.15 Item 1) 5 Tensioner belt (REP 80.8) (P/O PL 80.15 Item 1) 6 Sensor (duplex staging) (REP 80.6) (P/O PL 80.15 Item 1) 7 Pivot shaft (REP 80.10) (P/O PL 80.15 Item 1) 8 9 Duplex outer guide (REP 80.9) |
![]() |

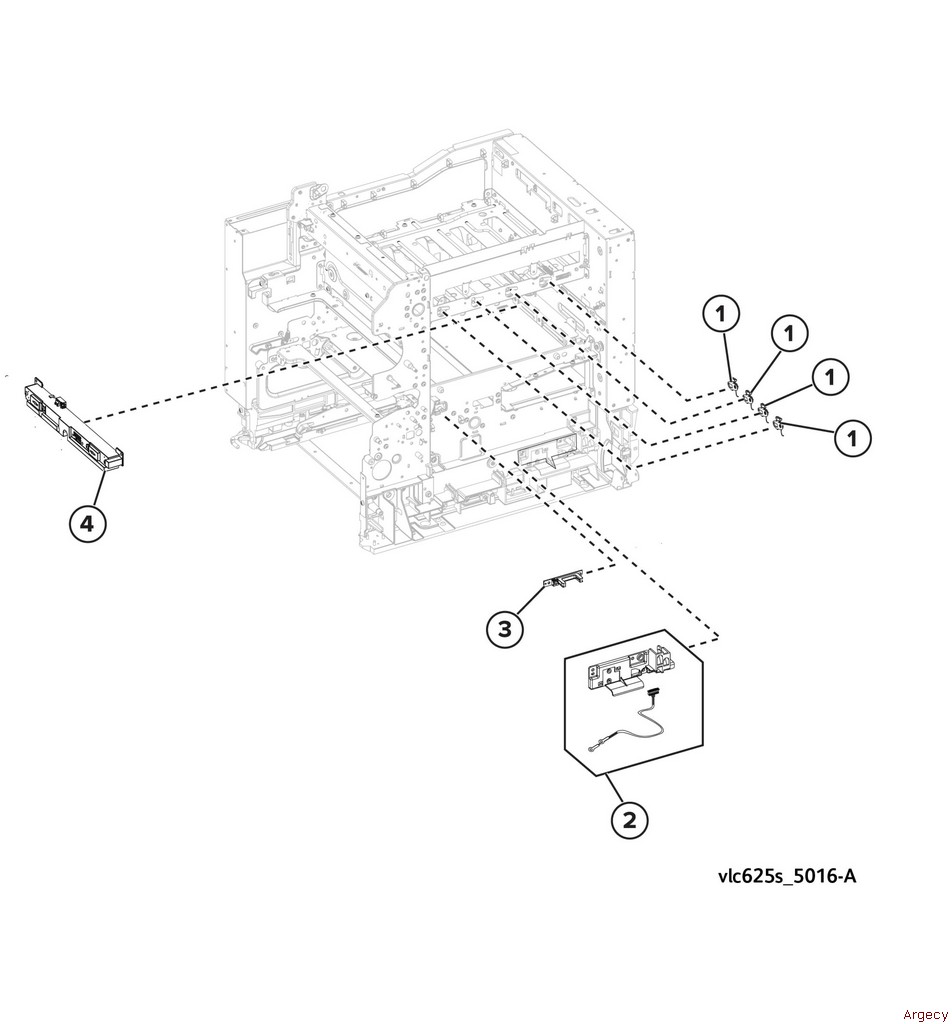

PL 90.05 Xerographic Components
1 2 3 4 |
![]() |

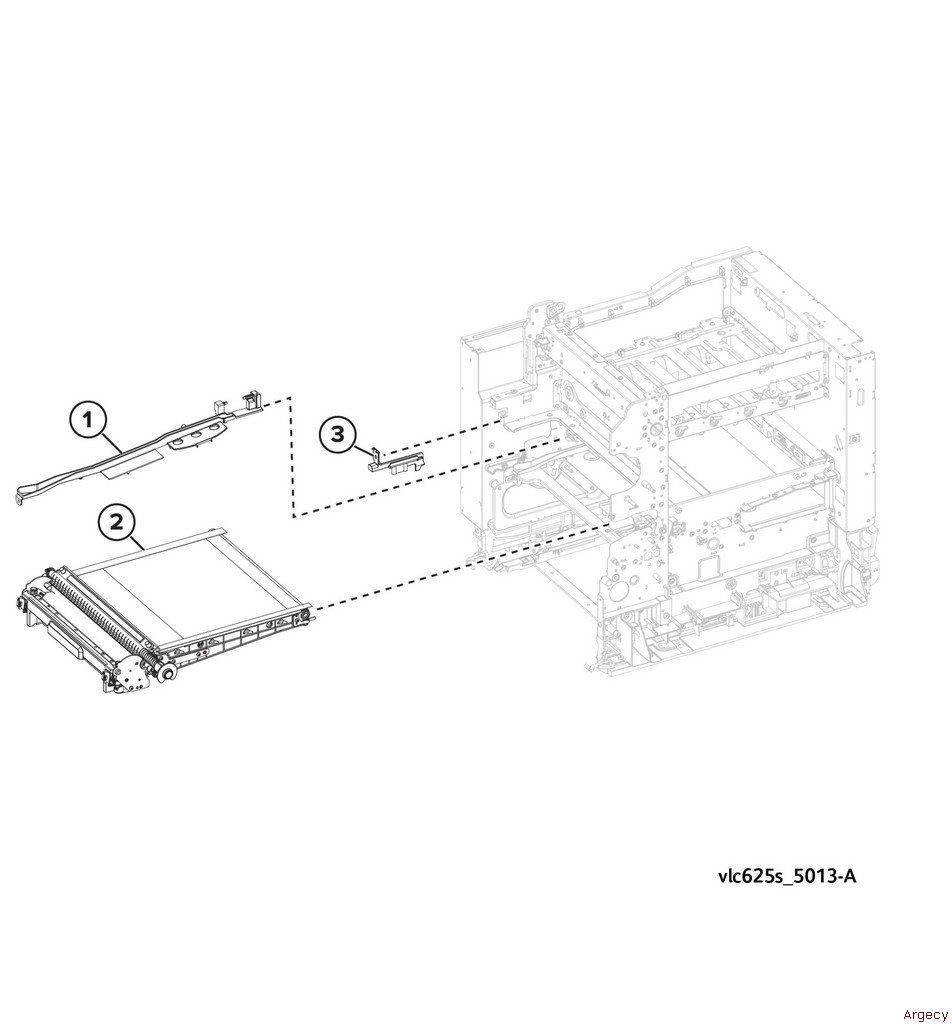

PL 90.10 Transfer Module Assembly
1 Transfer module guide rail 2 3 |
![]() |
